§ 3.

ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ И МЕХАНИЗМЫ В ГЕОЛОГИЧЕСКОМ БУРЕНИИ

Механизмы для приготовления и очистки промывочной жидкости

Промывочную жидкость приготовляют двумя способами: механическим и гидравлическим. При механическом способе применяют глиномешалки, а при гидравлическом — специальные гидравлические мешалки или гидромониторы.

Механические глиномешалки делятся на вертикальные и горизонтальные, а последние — на одновальные и двухвальные. На рис. III. 13 показана горизонтальная одновальная глиномешалка, представляющая собой горизонтально расположенный цилиндр 1, вдоль оси которого проходит вал 4 с лопастями 5. Вал приводится во вращение от шкивов 2 через редуктор 3. При вращении лопастей перемешивается глина с водой. В верхней части барабан имеет люк 6 для загрузки глины и заливки воды, а в нижней части — сливной патрубок 7.

Хорошо зарекомендовала себя вертикальная глиномешалка ОГХ-7А (рис. III.14). Она состоит из вертикального барабана 1 и расположенного вдоль его оси вала 4 с лопастями 5. Вращение валу сообщается от шкивов 2 через редуктор 3. Сверху барабана имеется загрузочное отверстие 6, а в нижней части — сливной патрубок 7.

Специальные глинозаводы строят для централизованного снабжения скважин промывочной жидкостью. При заводе имеется лаборатория по контролю за качеством промывочной жидкости. На буровые промывочная жидкость доставляется по специальным трубопроводам или автоцистернами.

Желобная система и гидроциклоны предназначены для очистки промывочной жидкости от шлама. Схема установки желобов и отстойников показана на рис. III. 15. Желоба обычно изготовляют шириной 30 см и высотой 25 см. По дну желоба через 1,5—2 м друг от друга устанавливают перегородки высотой

15—18 см. Общая длина желобов при промывке скважин не менее 15 см. При бурении скважин глубиной свыше 600 м длина желобов достигает 25—30 м. Желоб устанавливают с уклоном 1 —1,5 см на 1 м его длины. В желобную систему входят также отстойники. Желоба и отстойники следует систематически очищать от шлама.


Наилучшие результаты по очистке от шлама достигаются при применении гидроциклонного шламоотделителя, называемого гидроциклоном. Схема работы его показана на рис. III.16. Корпус гидроциклона 1 представляет собой металлическую воронку, к верхней цилиндрической части которой по касательной подведена труба 3. Жидкость, закачиваемая из отстойника насосом, подается под давлением через насадку в верхнюю часть диффузора но касательной к стенке. Струя жидкости, соприкасаясь со стенкой, приобретает вращательное движение. Под действием центробежных сил частицы шлама прижимаются к стенке диффузора и сползают вниз, вытекая вместе с небольшим количеством жидкости через сливную трубу 2. Очищенная жидкость поступает через патрубок 4 по сливному шлангу в приемный чан.

На рис. II 1.17 показан общий вид установки для очистки промывочной жидкости. Она состоит из гидроциклона 10, насоса 2 и электродвигателя 11, смонтированных на общей раме.

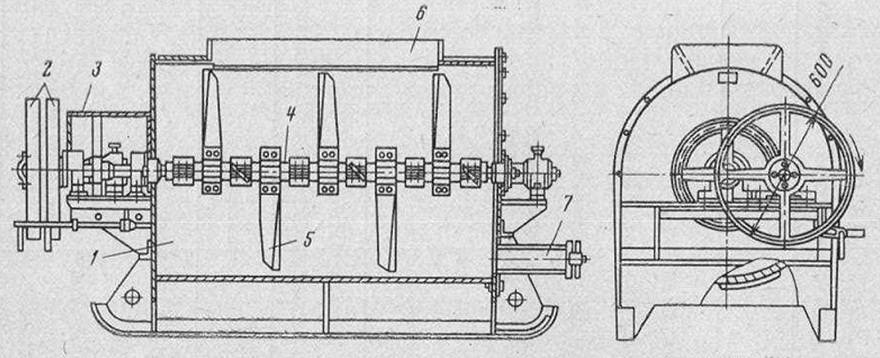

Рис. 111.13. Горизонтальная глиномешалка

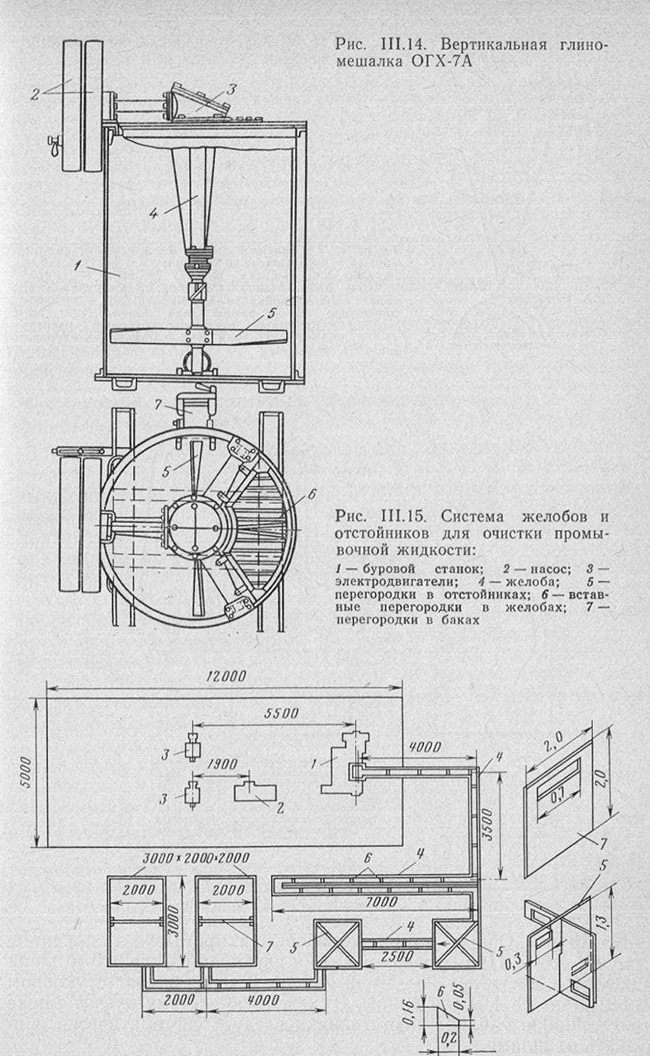

Рис. I II. 14. Вертикальная глиномешалка ОГХ-7А

Рис. II 1.15. Система желобов и отстойников для очистки промывочной жидкости:
I — буровой станок; 2 — насос; 3 — электродвигатели; 4 — желоба; 5 — перегородки в отстойниках; 6 — вставные перегородки в желобах; 7 — перегородки в баках

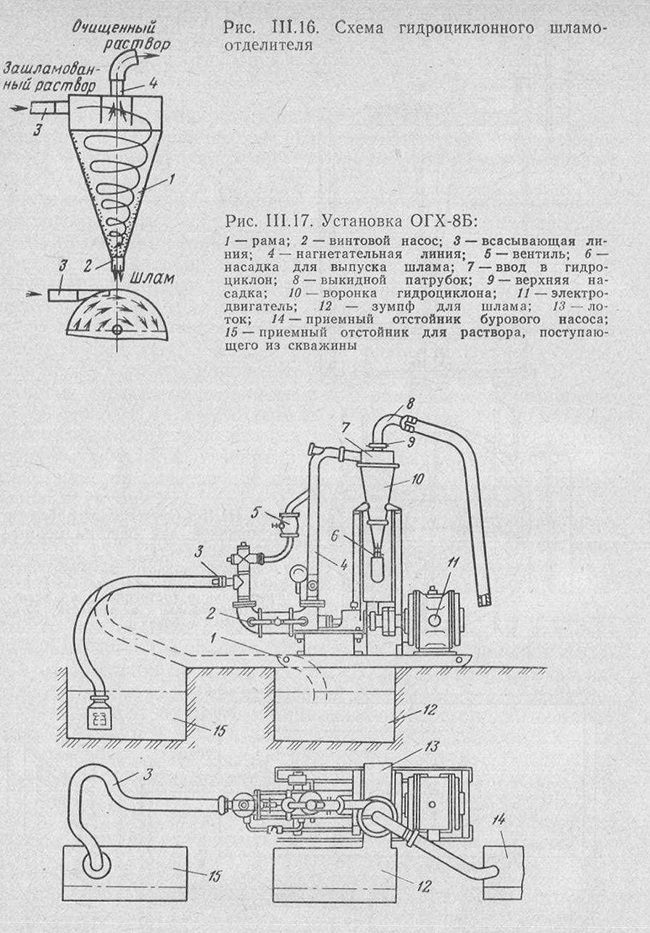

Рис. III. 16. Схема гидроциклонного шламоотделителя

Рис. III. 17. Установка ОГХ-8Б:
1 — рама; 2 — винтовой насос; 3 — всасывающая линия; 4 — нагнетательная линия; 5 — вентиль; 6 — насадка для выпуска шлама; 7 — ввод в гидроциклон; 8 — выкидной патрубок; 9 — верхняя насадка; 10 — воронка гидроциклона; 11 — электродвигатель; 12 — зумпф для шлама; 13 - - лоток; 14 — приемный отстойник бурового насоса; 15 — приемный отстойник для раствора, поступающего из скважины
