Элеваторы в геологическом бурении

Элеваторы (рис. 111.11) предназначены для проведения спуско-подъемных операций с бурильными трубами. С их помощью обеспечиваются захват, спуск в скважину и подъем труб, а также вертикальная установка свечей на подсвечник после извлечения из скважины.

Элеватор состоит из серьги 1, корпуса 4, гайки 3, шплинта 2, кольца 5 с фиксатором. С помощью серьги элеватор подвешивается к вертлюжной скобе бурового станка. Корпус элеватора служит для захватывания свечи за муфту бурильного замка. Кольцо перекрывает окно в корпусе, обеспечивая надежное удержание корпуса в замке.

Техническая характеристика элеваторов приведена в табл. II 1.5.



Вертлюжная пробка в геологическом бурении

Вертлюжная пробка предназначена для внесения свечи в буровую и выноса ее из буровой, а также для ликвидации прихватов снаряда в скважине. Вертлюжная пробка может быть использована для работы с утяжеленными бурильными трубами, наружный диаметр которых не соответствует диаметру бурильного замка.

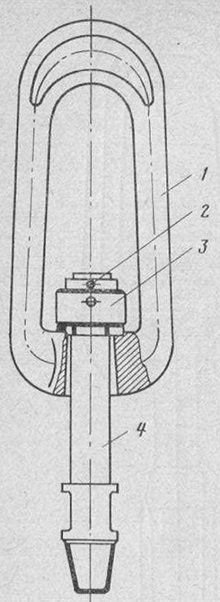

Пробка (рис. III.12) состоит из серьги 1, корпуса 4, гайки 3 и шплинта 2. С помощью серьги пробка подвешивается к вертлюжной скобе. Нижний конец корпуса навинчивается на свечу.

Техническая характеристика вертлюжных пробок приведена ниже.

Рис. 111.12. Вертлюжная пробка
