Вертлюжные скобы в геологическом бурении



Вертлюжные скобы пружинного (рис. III.9,а) и пружинно-гидравлического типа (рис. 111.9, б) предназначены для подвешивания элеватора и вертлюгов, а также для подъема и спуска колонны бурильных труб.

Основные детали скобы пружинного типа (рис. II 1.9,а), шток 1 с гайкой, скоба 6, корпус 3 и хвостовик 2. Шток при помощи шарикоподшипника и кольца подвешен в корпусе на пружине 5. Пружина смягчает динамические нагрузки на канат и инструмент и при развинчивании замкового соединения бурильных труб выводит конус замка из муфты, приподнимая верхнюю свечу. Подшипник смазывается УС-2 через масленку 4 не реже 1 раза в семь дней. Для подвешивания элеватора или вертлюга-сальника в отверстие скобы вставлена ось с планкой и ручкой 7.

Скоба пружинно-гидравлического типа показана на рис. III. 9,6. Сварной корпус 1 в нижней части соединяется с помощью резьбы с траверсой 10. Внутрь корпуса входит шток 6, соединяющийся с подвеской 3. Стопорение резьб осуществляется посредством винта и гайки. На опорный бурт штока опирается упорный шарикоподшипник, верхнее кольцо которого находится в гнезде поршня. Между поршнем и крышкой корпуса помещена пружина 5. Шток в нижней части имеет два поперечных и одно продольное отверстия. В продольном отверстии размещен клапан 7 с пружиной 8, упирающейся в гайку 9. Полость между корпусом и штоком на 2/з заполняется трансформаторным маслом.



При подъеме снаряда приложенная к скобе нагрузка передается через ось и траверсу корпусу. Корпус перемещается вниз относительно штока до тех пор, пока опорный бурт не достигнет поршня. При этом пружина 5 сожмется и полость, образуемая между траверсой и штоком, заполнится маслом через отверстия в штоке (клапан 7 давлением масла отожмется вниз и не препятствует перетеканию масла).

После подъема колонны труб из скважины на высоту свечи, установки колонны на подкладную вилку, отвинчивания замкового соединения ниппель замка извлеченной свечи приподнимется пружиной над муфтой.

Клапаны 2 и 4, вмонтированные в крышку корпуса, обеспечивают своевременный вход воздуха или его выпуск из изменяющейся по объему полости между корпусом скобы и штоком.

Техническая характеристика вертлюжных скоб приведена ниже.

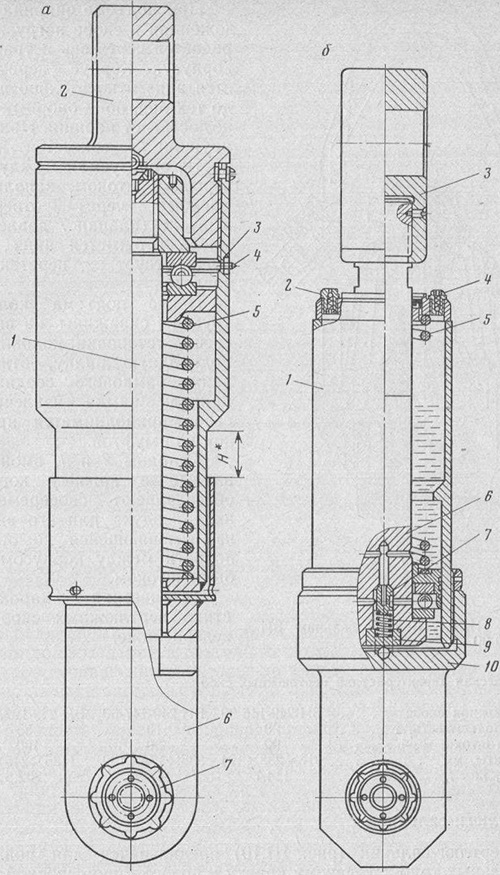

Рис. 111.9. Скоба вертлюжная:
а — пружинного типа БИ 249-146-00; б — пружинно-гидравлического типа БИ 249-192А-000

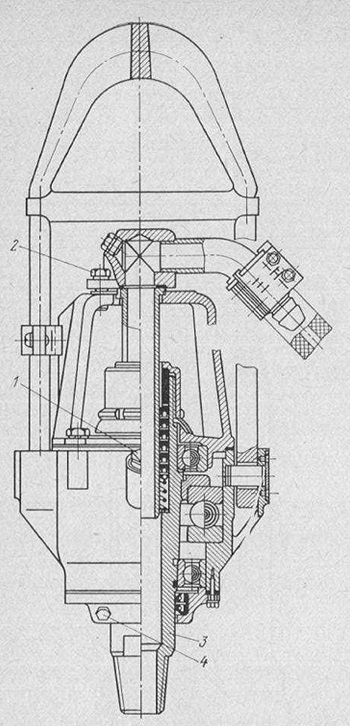

Рис. III.10. Вертлюг-сальник БИ 159-80-00
