Буровой станок СКБ-7

Буровой станок СКБ-7, комплектующий буровую установку УКБ-7П, имеет общее принципиальное конструктивное решение, характерное для всех отечественных и большинства зарубежных станков с моноблочной компоновкой, продольным расположением лебедки и групповым приводом механизмов вращателя и лебедки.

Отличие этого станка от станка ЗИФ-1200МР заключается а следующем:



1. СКБ-7 оснащен плавнорегулируемым реверсивным электроприводом, который обеспечивает бесступенчатое изменение частоты вращения (0—1500 об/мин) и скорости намотки каната на барабан лебедки (0—8 м/с), что позволяет повысить коэффициент использования установленной мощности двигателя и процессе бурения и проводить спуско-подъемные операции п оптимальном режиме, автоматически выбираемом по массе поднимаемой колонны бурильных труб, а при спуске осуществлять управляемое торможение с рекуперацией энергии в сеть. При этом исключается тяжелая физическая работа бурильщика при спуско-подъеме, особенно при бурении глубоких скважин.

2. Кинематические связи обеспечивают повышение к. п. д. и надежности механических узлов в результате исключения сцепления, коробки перемены передач и механического тормоза подъема.

3. Принципиально новая схема гидравлической подачи шпинделя с напорным золотником и дросселем на линии сливной магистрали обеспечивает плавность и стабильность скорости подачи инструмента при бурении и исключает возможность разрушения алмазных коронок в скважинах большой глубины при внезапном отключении электроэнергии или аварии в гидросистеме.

4. Широкий диапазон частоты вращения шпинделя (0— 1500 об/мин), плавно-регулируемый привод дают возможность исключить динамические удары в трансмиссии при пуске, досоздать высокие частоты вращения бурильного инструмента на значительно больших глубинах, выходить из зон повышенной вибрации вследствие незначительного изменения частоты вращения.

5. Система автоматического перехвата значительно (до 10 %) сокращает затраты времени на вспомогательные операции и исключает опасные ручные работы.

6. Возможность применения снарядов со съемным керно-приемником (ССК-59 и ССК-76).

В связи с тем, что буровой станок СКБ-7 оснащен плавнорегулируемым тиристорным электроприводом типа ТП 1200/ 2000-УЗ его кинематическая схема (рис. 1.16) по сравнению с кинематической схемой традиционных буровых станков с коробками перемены передач значительно упрощена. Станок не имеет муфты сцепления и коробки передач для изменения частоты вращения шпинделя вращателя и барабана лебедки.

Главный приводной электродвигатель 1 (рис. 1.16) станка постоянного тока Д-812 (ГОСТ 184 — 71) соединяется с помощью двух зубчатых муфт 2 и 4 промежуточного вала 3 с раздаточной коробкой 12, от которой вращение передается в зависимости от вида выполняемой на станке работы или вращателю 10 (при бурении), или лебедке 17 (при спуско-подъемных операциях). Конструкцией раздаточной коробки предусматривается возможность независимого раздельного включения (или выключения, тормоз 16) передачи вращения на лебедку или вращатель. При этом, однако, надо иметь в виду, что и на выносном пульте управления рукоятка переключателя должна быть установлена в соответствующее положение «Вращатель» или «Лебедка» для включения электродвигателя на длительно действующий (на вращатель) или повторнократковременный (на лебедку) режим работы электродвигателя.

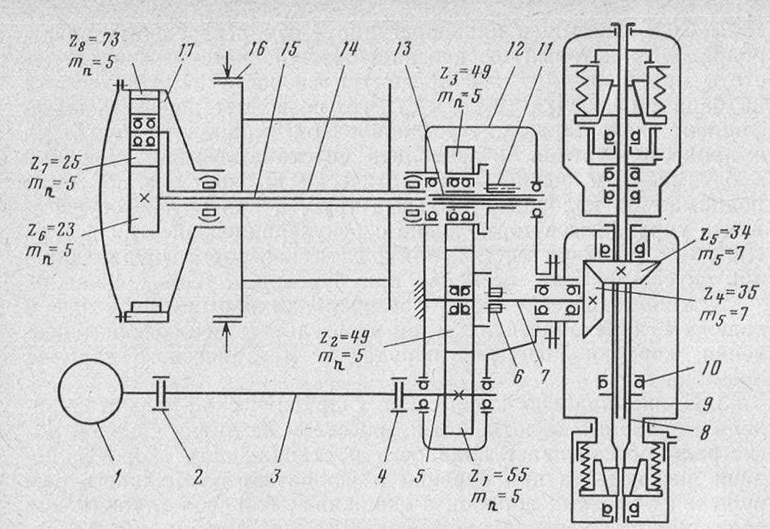

Рис. 1.16. Кинематическая схема станка СКБ-7







Кинематически раздаточная коробка представляет собой редуктор, в котором смонтированы три косозубых колеса. Первое зубчатое колесо (рис. 1.16) жестко с помощью шпонки соединено с первичным валом — полумуфтой 5 и связано с промежуточным зубчатым колесом z2, которое имеет зубчатую полумуфту для соединения с горизонтальным валом 7 конического редуктора вращателя. Далее вращение передается на зубчатое колесо z3, смонтированное на валу с внутренними шлицами и

передающее вращение через торсионный вал 15 планетарному косозубому редуктору лебедки, смонтированному в кронштейне, через солнечное зубчатое колесо z6. Последнее связано, в свою

очередь, с тремя сателлитными зубчатыми колесами z7, охваченными плавающим зубчатым венцом z8, обкатываясь по которому сателлитные шестерни z7 вращают водило и жестко связанный с ним барабан лебедки 14.

Включение планетарного редуктора лебедки для выполнения спуско-подъемных операций осуществляется зубчатой полу-муфтой 11, скользящей по шлицам вала 13 и соединяющей зубчатое колесо z3 с валом 13, в котором на шлицах закреплен торсионный вал 15 солнечного зубчатого колеса планетарного редуктора. Вращатель включается зубчатой полумуфтой 6, расположенной на горизонтальном валу 7 вращателя. Эта полу-муфта соединяет горизонтальный вал конического редуктора вращателя с зубчатым колесом z2 раздаточной коробки и передает вращение через пару конических зубчатых колес z4 и z3 с круговым зубом приводной муфте 8 и телескопически входящему в нее на шлицах шпинделю 9.

Техническая характеристика бурового станка СК.Б-7 приведена в табл. 1.7.

Изготовитель — Барнаульский завод геологоразведочного оборудования, г. Барнаул.
