Буровой станок СКБ-5 (рис. 1.15) —шпиндельный, моноблочной компоновки, с продольным расположением лебедки и системой гидравлической подачи бурового инструмента. Объединяющим элементом конструкции станка СКБ-5 служит корпус коробки передач 3. На корпусе установлены: вращатель 4, лебедка 6, тормоза спуска 5 и подъема 7, фланцевый электродвигатель 1 привода станка и муфта сцепления 2.

Корпус коробки передач 3 имеет в нижней части направляющие, скользящие по верхней опорной поверхности станины, которая крепится с помощью анкерных болтов к основанию буровой установки или какому-либо другому фундаменту.

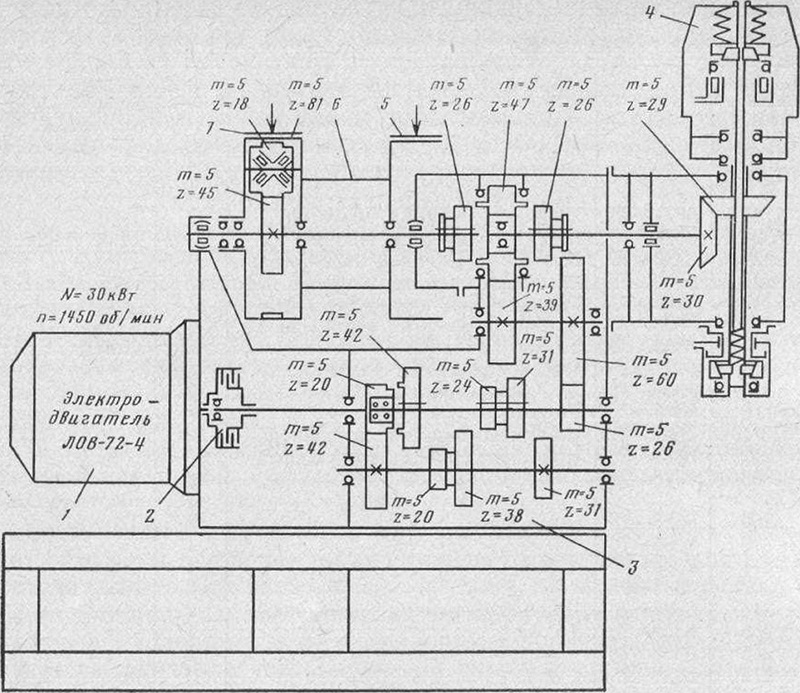

Рис. 1.15. Кинематическая схема станка СКБ-5

Привод станка осуществляется от фланцевого электродвигателя 1, закрепленного на корпусе коробки передач 3. Вал электродвигателя соединен с первичным валом коробки передач муфтой сцепления 2. Конструкция коробки передач 3 позволяет передавать от электродвигателя на шпиндель вращателя восемь ступеней частоты вращения и на барабан лебедки четыре ступени частоты вращения. Лебедка 6, вращатель 4, тормоза спуска 5 и подъема 7 установлены в корпусе коробки передач. Рукоятки управления муфтой сцепления, коробкой передач, включения и выключения вращателя или лебедки и тормозами находятся на лицевой части бурового станка.

Лебедка 6 с планетарным редуктором сверху закрыта капотом, который легко откидывается на оси для проведения регулировочных работ. Вращатель 4 станка с цилиндрами гидропередачи и системой автоперехвата с двумя гидропатронами закреплен на фланце коробки передач. Пульт управления собран в отдельном корпусе. В нем установлены электродвигатель с маслонасосом, маслобак, гидроаппаратура и элементы управления, обеспечивающие:

автоматическое поддержание нагрузки на породоразрушающий инструмент;

Пульт управления соединен со станком гибкими рукавами высокого давления. Электропусковая и защитная аппаратура собрана в отдельном шкафу электроуправления. Станок укомплектован контрольно-измерительной аппаратурой «Курс-411», позволяющей наблюдать за нагрузкой на буровой инструмент; скоростью проходки; давлением и расходом промывочной жидкости; силой тока, потребляемого приводным электродвигателем; напряжением тока, питающим приводные двигатели бурового агрегата.

Коробка передач служит для изменения частоты вращения, передаваемой от приводного электродвигателя 1 к шпинделю вращателя 4 и барабану лебедки 6. Муфта сцепления 2 имеет корпус, два ведущих и два ведомых диска с закрепленными на одном из них пружинами, крестовину, три кулачка, звенья, втулку включения и оси соединения с кулачками и крестовиной.

Лебедка 6 станка — планетарного типа. Левый и правый концы вала с подшипниками устанавливают в разъеме корпуса коробки передач и закрывают крышками. На правом конце вала лебедки подвижно посажена зубчатая муфта, которая при перемещении вправо сцепляется с шестерней коробки передач для передачи вращения на планетарный редуктор лебедки.

Барабан лебедки установлен на двух подшипниках на валу. С левой стороны барабана на его ступице болтами и шестью штифтами закреплено водило планетарного редуктора лебедки. Водило состоит из двух половин, скрепленных между собой время болтами. В водиле на осях и подшипниках смонтированы три зубчатых колеса-сателлита. Сателлитные шестерни, в свою очередь, входят в зацепление с венцовой шестерней, жестко закрепленной штифтами на ступице шкива тормоза подъема 7. Для управления лебедкой на станине установлены два тормоза колодочного типа 5 и 7.

Вращение шпинделю передается от раздаточной коробки через пару конических шестерен, смонтированных в корпусе вращателя 4. Поступательное движение шпинделя осуществляется цилиндрами подачи, также закрепленными на корпусе. Вращатель 4 состоит из литого стального корпуса с смонтированными па подшипниках парой конических шестерен и приводной муфтой со шлицевой втулкой, в которую телескопически входит шпиндель. В приливах корпуса закреплены гидроцилиндры подачи, а на штоках последних — траверса со шлицевым шпинделем и верхним постоянно закрытым пружинно-гидравлическим

патроном, который служит для зажима бурильных труб при бурении.

Техническая характеристика бурового станка приведена в табл. 1.7, а спецификация подшипников качения — в табл. 1.9.

Изготовитель — Барнаульский завод геологоразведочного оборудования, г. Барнаул.
