Самоходная буровая установка УКБ-200/300С

Для бурения скважин диаметрами 59—93 мм, а иногда и 112—132 мм на глубину 100—150 м в районах, доступных для автотранспорта, в настоящее время используется установка СБУДМ-150-ЗИВ. Для повышения эффективности бурения скважин глубиной до 200—300 м создана самоходная установка УКБ-200/300С (рис. 1.11). Она состоит из бурового станка УКБ-200/300 5 с дизельным приводом, бурового насоса НБЗ-120/400С 4, мачты 1 с цилиндром подъема 6 и со средствами механизации спуско-подъемных операций, включая полуавтоматический элеватор и труборазворот 7, бурового здания 3, электрооборудования, автомобиля высокой проходимости ЗИЛ-131 2, прицепа 2ПН2 (710В).

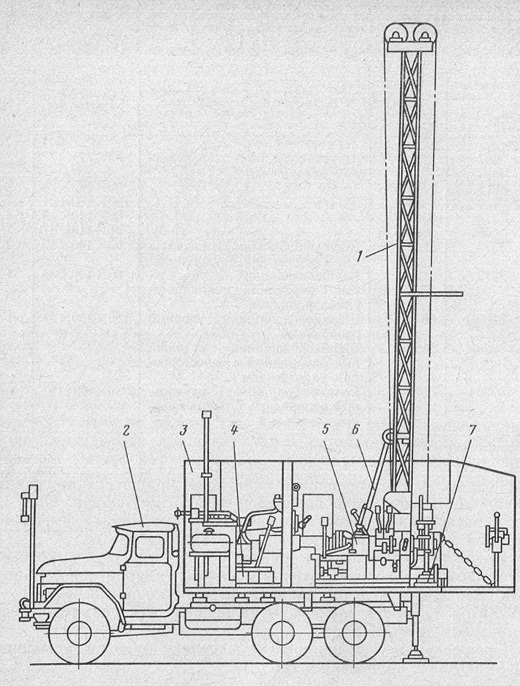

Рис. 1.11. Самоходная буровая установка УКБ-200/3000







Мачта 1 установки представляет собой четырехгранную ферму, для изготовления которой использованы уголки из низколегированной стали. Ферма расположена на постаменте, вместе с которым она может быть установлена под заданным углом для бурения наклонных скважин. Угол наклона скважин изменяют с помощью винтового подкоса. Для укладки в транспортное положение вдоль оси установки ферма поворачивается

относительно постамента на шарнирной опоре посредством гидроцилиндра, который обеспечивает также и ее подъем. При наклонном бурении на мачте монтируется канатная направляющая для каретки с вертлюжной скобой, выводящая элеватор па устье скважины. Мачта снабжена штангоприемником и подсвечником, обеспечивающими возможность работы с полуавтоматическим элеватором.

Рабочая площадка оборудована на платформе автомобиля, где находятся н все средства механизации. Установка снабжена разборным трапом для подъема па платформу, доставки и выноса бурильных труб, колонковых снарядов, различных материалов. Задняя часть платформы закреплена шарнирно и при переездах поднимается для сохранения угла съезда установки.

Изготовитель — Свердловский машиностроительный завод им. Воровского.
