Одногироскопный маятниковый гирокомпас МВ-1

Одногироскопный маятниковый гирокомпас МВ-1

Одногироскопный маятниковый гирокомпас МВ-1 с жидкостным подвесом чувствительного элемента на шпиле (рис. 76).

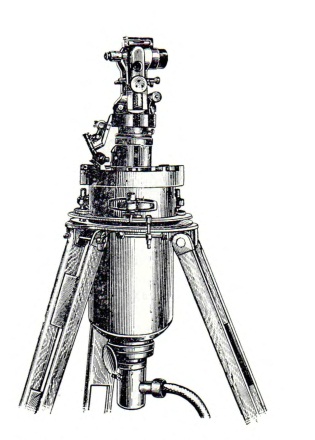

Рис. 76. Маркшейдерский взрывобезопасный гирокомпас МВ-1.

Предназначен для ориентирования шахт и контроля маркшейдерских опорных сетей в
любой точке шахтного поля без задалживания шахтных стволов.

Допущен к применению в выработках шахт, опасных по газу и пыли.

Техническая характеристика Максимальный направляющий момент на широте 60° . . I г .см

Кинетический момент ротора 25 000 г. см/сек Период гармонических колебаний на широте 60 . . . 15 мин

Точность показаний .... ±45"

Продолжительность одного

определения ............1 час

Потребляемая мощность ... 51 ет

Вес основного прибора ... 26 кг

В состав комплекта входят:

Гирокомпас ................1

Штатив жесткий............1

Преобразователь тока ... 1

Аккумуляторная батарея 24-НКН-22 с пусковой контрольно - измерительной

аппаратурой..............1

Трегер тедолита..........1

Тележка транспортировочная на колею 550—900 мм . . 1

Вспомогательное оборудование и запчасти

Вес комплекта 166 кг.

Разработан ВНИМИ. Опытные образцы успешно эксплуатируются Союзмаркштрестом и Научно-исследовательским рудным институтом в ЧССР.
