V. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ И АППАРАТУРА ДЛЯ МАРКШЕЙДЕРСКИХ РАБОТ В ГОРНЫХ ВЫРАБОТКАХ

Проектир направления ПН-1м

Проектир направления ПН-1м представляет собой вертикально установленную на штативе поворотную оптическую трубу с оптическим клином перед объективом, цилиндрическим уровнем и визирной трубкой с прямоугольной призмой, направляющей визирный луч горизонтально в плоскости главного сечения клина (рис. 75).

Предназначен для передачи дирекционного угла и координат с поверхности в шахту при ориентировании подземных выработок.
Техническая характеристика

Увеличение трубы............51х

Наименьший разрешаемый угол 2,5"

Наименьшее расстояние визирования, м....................5

Пределы глубин ориентируемых шахт, ....................20—400

Точность ориентировки .... не ниже Г

Точность проектирования вертикальной линии для передачи

координат..................10"

Вес инструмента, кг..........6,3

В состав комплекта входят:

Проектнр направлений ПН-1 м . 1

Оптический клин в оправе ... 2

Штатив......................1

Юстировочное зеркало .... I

Бобина с проволокой ..........I

Зажим для проволоки .... 4

Шкала с индексом на струбцине 2

Сигнальные насадки..........2

Футляры и сумки для проектнра

и принадлежностей..........4

Вес комплекта 43 кг.
Отпускная цена не установлена. Изготовитель: Харьковский СНХ УССР.

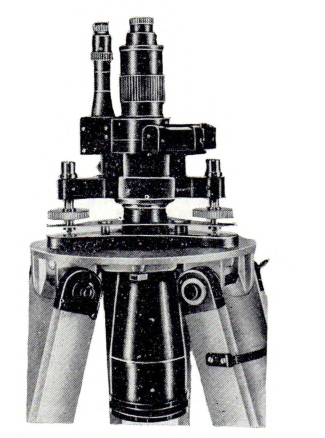

Рис. 75. Проектнр направлений ПН-1М.
