Б. ПРИБОРЫ ДЛЯ ГИДРОСТАТИЧЕСКОГО НИВЕЛИРОВАНИЯ

Уровень гидростатический, модель 115

Уровень гидростатический, модель 115—представляет собой переносную гидростатическую систему из двух соединенных гибкими

резиновыми (или пластмассовыми) шлангами сосудов, имеющих опорные пятки для установки на нивелируемые плоскости и винтовые микрометры для фиксации положения уровня жидкости в сосудах, заполняемых ею до половины высоты измерительной части (рис. 65).

Предназначен для контроля при монтаже горизонтально расположенных элементов крупногабаритных станков и другого тяжелого оборудования.

Техническая характеристика приборов для гидростатического нивелирования приведена в табл. 4.

В состав комплекта входят:
измерительные головки (сосуды) с ниппелями и пробками для водяных и воздушные каналов .......... 2

водяные и воздушные шланги длиной

6 л и диаметром 10/16 мм......4

водяной и воздушный переходники для

соединения шлангов.........2

ключ для микрометра.........1

футляр для головок с принадлежностями футляр для шлангов и водяного бака .1

ключ................1

бак для воды............1

Рис. 65. Уровень гидростатический — модель 115.

По особому заказу за отдельную плату поставляются призмы с уровнем для установки измерительных головок на валы с четырьмя винтами М-8 в футляре.

Изготовитель: Московский (городской)

СНХ РСФСР.

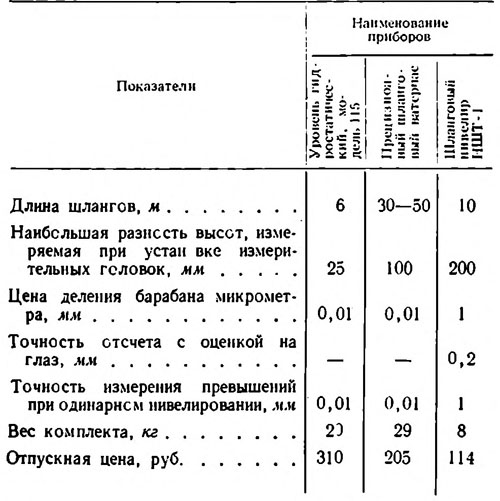

Таблица 4 Техническая характеристика приборов для гидростатического нивелирования
