Дальномерная аппаратура ДД-3



Дальномерная аппаратура ДД-3 состоит из насадки, закрепляемой на зрительной трубе геодезического инструмента, и дальномерной рейки, устанавливаемой вертикально в точке визирования.

Насадка представляет собой визуальный дифференциальный дальномер двойного изображения с параллактическим углом, создаваемым оптическими клиньями, выполняющими одновременно роль оптического микрометра.

Предназначена для работы с теодолитами типа ТТ-4, ТТ-5, ТН и ТТП, а также с другими инструментами, имеющими наружный диаметр трубы со стороны объектива, равный 46 мм (рис. 42).

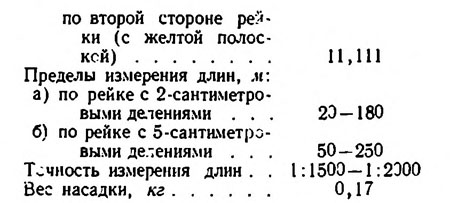

Техническая характеристика Коэффициент дальномера . . 100

Постоянное слагаемое дальномера С для теодлитов типа TT-4, ТТ-5, ТН, ТТП, .«: по первой стороне рейки 0

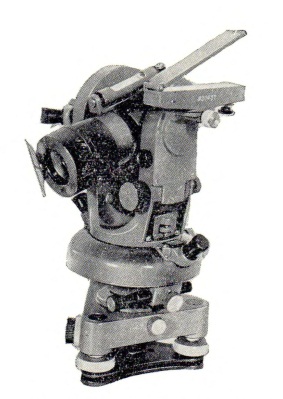

Рис. 42. Дальномерная аппаратура ДД-3 с теодолитом ТТ-5











В состав комплекта входят:

дальномерная насадка ... 1

противовес ................1

футляр для насадки и противовеса ................1

дальномерные рейки по выбору заказчика: длиной 2 м (с 2-санти-метровыми делениями) 2

пли длиной 3 м (с 5-сантиметровыми делениями) ..................2

Вес комплекта, кг 6—7,2

Отпускная цена, руб. 245

Изготовитель: Средне-Уральский СНХ

РСФСР.
