Е. БУССОЛИ И ГОНИОМЕТРЫ

Гониометр ГР



Гониометр ГР —прибор, состоящий из двух имеющих общую вертикальную ось металлических цилиндров различного диаметра с узкими щелями-диоптрами для визирования и коническим переходом. На конической поверхности нижнего цилиндра нанесена шкала лимба, верхнего — два диаметрально противоположных друг другу верньера. Нижний цилиндр имеет отверстие для крепления на штатив или вешку. На торце подвижного верхнего цилиндра укреплена круглая буссоль (рис. 40).

Рис. 40. Гониометр ГР

Предназначен для рекогносцировочных и разбивочных работ на поверхности, не требующих высокой точности (табл. 2).



В состав комплекта входят:
гониометр ..........................1

футляр ............................1

ствес шнур-вой......................1

отвертка ............................1

Техническая характеристика гониометра приведена в табл. 2.

Изготовитель: Харьковский СНХ УССР.

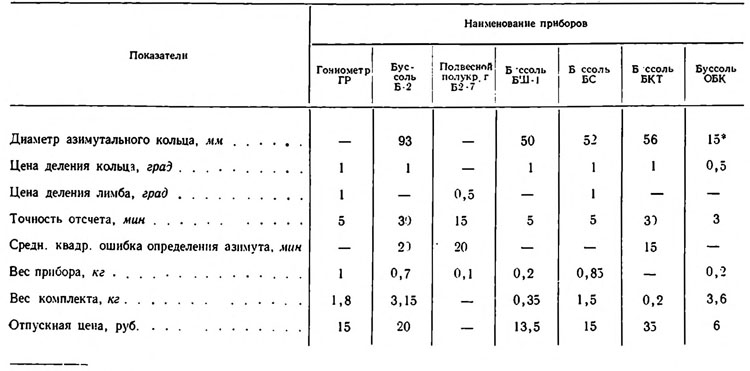

Таблица 2 Технические характеристики буссолей и гониометров
