I. УГЛОМЕРНЫЕ И УГЛОМЕРНО-ДАЛЬНОМЕРНЫЕ ИНСТРУМЕНТЫ

А. ВЫСОКОТОЧНЫЕ ТЕОДОЛИТЫ

Теодолит ОТ-02

Теодолит ОТ-02 — оптический, имеет поворотный лимб и оптический микрометр, работающий по принципу совмещения изображений диаметрально противоположных штрихов лимба (рис. 1).

Предназначен для измерения углов на пунктах триангуляции 1 и 2 классов.

Техническая характеристика данного теодолита, а также последующих теодолитов повышенной и средней точности приведена в табл. 1.

В состав комплекта входят следующие принадлежности:

теодолит ..........................1

центрировочная плита................1

шнур осветительный................1

чехол............................1

штатив раздвижной..................1

футляр..............................1

мелкие принадлежности (отвертки, ключи, шпильки и т. п.)


Изготовитель: Экспериментальный оптикомеханический завод ЦНИИГАиК, г. Москва. С 1966 г. заменяется новым теодолитом Т-1.

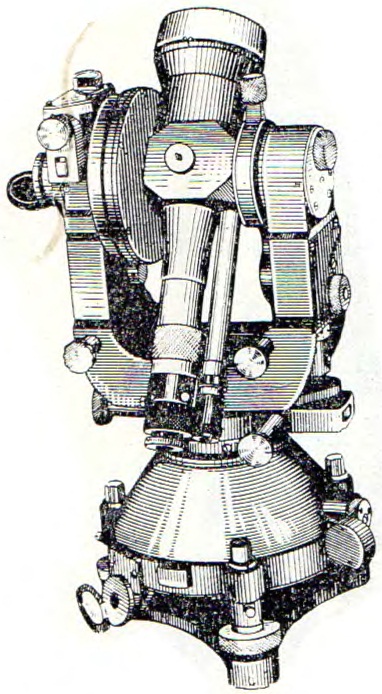

Рис. 1. Оптический теодолит 01-02
