ГЕОЛОГИЧЕСКИЕ ГРАНИЦЫ

ГРАНИЦЫ, СТРУКТУРНЫЕ И ДРУГИЕ ПРИЗНАКИ СТРУКТУРНО-ВЕЩЕСТВЕННЫХ И ПЛУТОНИЧЕСКИХ КОМПЛЕКСОВ

Далее объяснены некоторые новые понятия, использованные при составлении легенды. Описания общепринятых традиционных обозначений опущены.

ГЕОЛОГИЧЕСКИЕ ГРАНИЦЫ

Среди геологических границ рассматриваются геодинамические границы и разрывные нарушения (прил. 18). Остальные обозначения хорошо знакомы и не требуют особых пояснений. Согласно современным представлениям, выделяются дивергентные, конвергентные и трансформные границы литосферных плит. Каждый тип границ формируется в соответствующей геодинамической обстановке, основные характеристики которых приведены ранее. Дальнейшее описание дается в основном по исследованиям Р. Парка [110].

Дивергентный тип границ формируется при растяжении на границах плит (обычно) или внутри них (реже). Наиболее типичный пример дивергентных границ — срединноокеанические хребты и межконтинентальные рифты. Дивергентный тип границ локально отмечается в зонах растяжения у конвергентных границ и в испытывающих растяжение задуговых бассейнах и связанных с ними зонах развития сдвигов.

Конвергентный тип границ формируется при сжатии и разделяется на три подтипа, включающие в себя субдукционные, обдукционные и коллизионные границы.

Субдукционные границы соответствуют местоположению древних зон субдукции. Следует отметить, что погружение океанической коры под континентальную сопровождается интенсивными деформациями осадков аккреционной призмы, что приводит к формированию структур, сходных с наблюдаемыми в зонах коллизии [111]. Отсутствуют структурные критерии и для выделения палеозой Беньофа. Таким образом, в древних комплексах субдукционные границы могут выделяться в основном по геохимическим, петрологическим и иным косвенным признакам и располагаются между аккреционными призмами активных окраин континента и блоками с океанической корой.

Обдукция — это процесс надвигания океанической коры на континентальную. Соответственно обдукционная граница фиксирует контуры наиболее крупного покрова океанической коры, надвинутой на континентальную. Наличие обдуцированной океанической коры — надежный индикатор существования сутурной зоны, представляющей собой древнюю зону Беньофа.

Коллизионные зоны возникают в результате столкновения крупных континентальных масс и представляют собой большинство складчато-надвиговых поясов мира. Под коллизионной границей нами понимается сутурный шов или, в геосинклинально-платфор-менной терминологии, зоны корней покровов (хотя последние иногда интерпретируются и как палеозоны субдукции) [110]. В зависимости от наличия или отсутствия офиолитов выделяются офиолитовые и безофиолитовые швы.

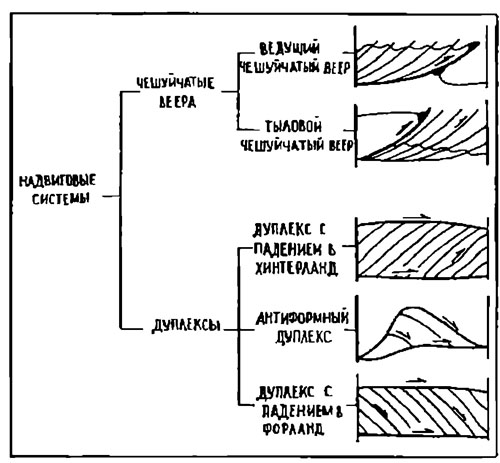

Рис. 1. Классификация надвиговых систем [95].

Трансформные границы представлены крупными сдвигами, разделяющими как разнородные, так и близкие по составу и строению плиты (см. обстановки скольжения).

Диагностике зон сдвигов посвящена обширная литература. Считается, что зоны сдвигов характеризуются специфическим типом деформаций при значительных как вертикальных, так и горизонтальных перемещениях, быстрой и разнообразной седиментацией при слабой магматической активности [110]. Следует отметить, что чисто сдвиговые перемещения редки и обычно они сочетаются со сжатием (транспрессия) или растяжением (транс-тенсия) [117].

Определение точного местоположения границ литосферных плит, блоков, террейнов в древних складчатых областях связано со значительной долей условности, вызванной неоднозначностью палинспастических реконструкций и интерпретацией геохимических и других косвенных данных. По этой причине выделение границ подобного типа может быть рекомендовано только для карт масштаба 1 : 1 000 000 и более мелкомасштабных схем. Исключение составляют современные активные окраины континентов, где все вышеперечисленные структурные элементы могут наблюдаться непосредственно.

Среди разрывных нарушений в легенде особо отмечены глубинные разломы, которые в зависимости от глубины проникновения разделяются на мантийные, коровые и осадочной оболочки. Эти типы разломов могут быть обоснованы данными геофизических или дистанционных методов, а также сведениями о степени глубинности метаморфических или магматических пород, формирование которых генетически связано с рассматриваемым разломом. В целом определение типа разлома, особенно в древних складчато-надвиговых областях, является результатом интерпретации косвенных данных.

Сбросы, взбросы, сдвиги, надвиги и раздвиги традиционно изображаются на всех тектонических картах структурными элементами. Кроме условных знаков местоположения висячего крыла и направления перемещения, цифрами указываются амплитуда перемещения и угол падения плоскости сместителя. Для их морфокинематических характеристик приведены условные обозначения направления перемещения висячего крыла разлома и элементы залегания зеркал скольжения.

Листрические взбросы и сбросы в разрезе имеют форму лыжи и характеризуются крутым залеганием около поверхности, выполаживаясь до субгоризонталь-ного на некоторой глубине. Значительная часть взбросов в складчато-надвиговых поясах имеет листрическую форму и при значительной глубине эрозионного среза картируется как надвиги или шарьяхш.

Границы тектонических пластин представлены разрывными нарушениями с различными геометрической и кинематической характеристиками.

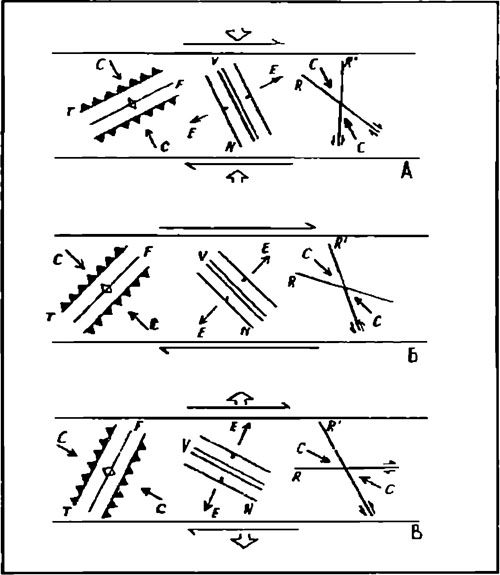

Рис. 3. Строение зон транспрессии (Л), сдвига {Б) и транстенсии (В) в плане
С - ось сжатия, Е — ось растяжения, N — сбросы, Т — надвиги, R и К' — сдвиги Риделя, V — жилы, дайки или трещины растяжения. F — оси складок.

Согласно современным представлениям, строение складчато-надвиговых сооружений как аккреционного, так и коллизионного происхождения определяется широким развитием покровно-надвиговых структур. В легенде границы всех крупных тектонических пластин, выделенных по свойственным только им наборам пород и историей развития, предлагается называть шарьяжами, хотя иногда под этим термином понимаются все крупные деформированные покровы.

Отдельные тектонические пластины состоят из дуплексов, передовых и тыловых чешуйчатых вееров [95], строение которых показано на рис. 1. Чешуйчатым веером, или чешуйчатой системой надвигов, называется такой набор надвигов, в котором каждый разлом имеет сходные геометрические характеристики и близкие с соседними разломами амплитуды перемещения и при этом все они ответвляются от единого разлома, ограничивающего рассматриваемую тектоническую пластину снизу (надвиг подошвы). Если надвиг с наибольшим смещением находится во фронтальной части веера, то чешуйчатый веер называется передовым, если же наибольшее смещение фиксируется в тыловой части, то чешуйчатый веер называется тыловым. Дуплексом называется линзовидный блок, ограниченный со всех сторон разломами. Следует отметить, что при значительных эрозионных врезах верхнее ограничение тектонической пластины (надвиг кровли) уничтожено размывом, и в этом случае дуплексы и чешуйчатые веера становятся весьма сходными (рис. 1). При изображении на картах знаками дуплексов и чешуйчатых вееров следует показывать не каждый конкретный разлом (для этого существует знак надвига), а разломы, ограничивающие зоны развития дуплексов или чешуйчатых вееров соответствующего типа.

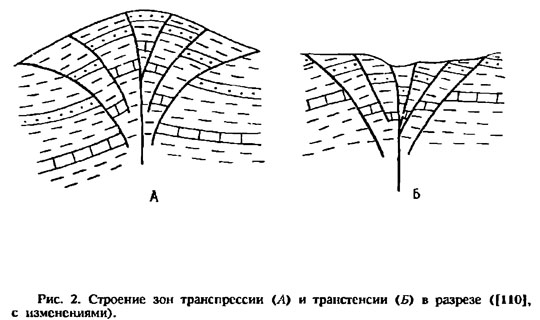

Зоны транспрессии и транстен-с и и возникают при движениях плит, ориентированных под некоторым углом к границе их сочленения. Транспрессия характеризует сжатие со сдвигом, а транстенсия — растяжение со сдвигом. Основные структурные проявления режимов транспрессии и транстенсии в плане и разрезе показаны на рис. 2 и 3. Более подробное описание этих типов структур приведено в работах [114, 115]. На картах предлагается выделять центральные швы этих зон — вертикальные разломы из структуры типа цветка (рис. 3).
