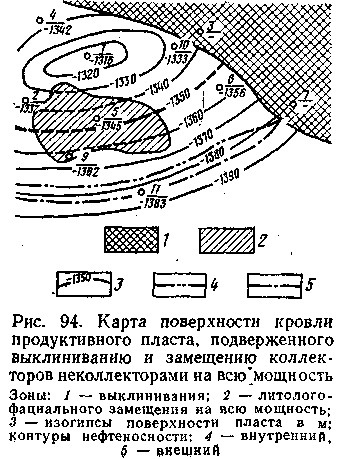

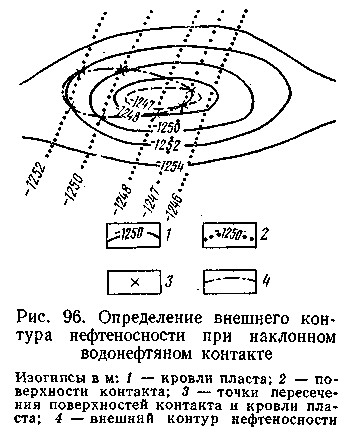

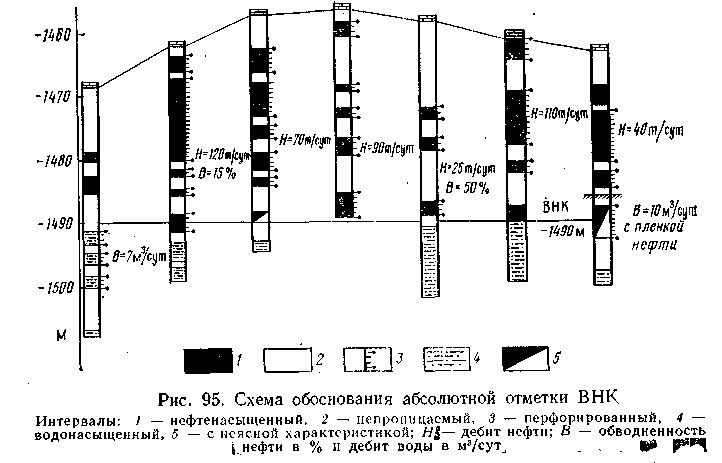

§ 9. Особенности построения структурных карт продуктивного пласта С помощью структурных карт выявляют изменение рельефа поверхности слоев и пластов. При общих геологических построениях структурная карта составляется по кровле стратиграфического комплекса или опорного репера. Детальное изучение строе- ния продуктивных пластов предусматривает несколько вариантов выбора поверхностей для построения структурных карт. Если пласт монолитный, то карты составляются по кровле и подошве его коллекторов. Если пласт представлен несколькими проницаемыми прослоями, то структурные карты такого пласта составляются по кровле самого верхнего и подошве самого нижнего из проницаемых прослоев. В обоих случаях составляемые карты будут картами поверхностей кровли и подошвы коллекторов продуктивного пласта. Основой для построения структурных карт и карт поверхностей продуктивного пласта служат сведения об абсолютных отметках его кровли и подошвы. Если они выше уровня моря, то имеют знак «плюс», если ниже — «минус». Карты представляют собой систему горизонталей, называемых изогипсами. На участках отсутствия продуктивного пласта вследствие выклинивания изогипсы не проводятся, а зона отсутствия пласта ограничивается линией со своим условным знаком. Если коллекторы пластов замещаются в ряде скважин непроницаемыми разностями на всю мощность пласта, то граница распространения коллекторов до построения карты поверхности переносится с карты значений асп. Изогипсы в зоне замещения проводятся пунктиром с учетом отметок непроницаемых аналогов прослоев-коллекторов (рис. 94). Основным способом построения структурных карт и карт поверхностей является способ треугольников. Построению должен предшествовать анализ положения высотных меток кровли или подошвы коллекторов пласта, на основании которого составляется приближенное представление о форме структуры и ее простирании. При разбивке на треугольники не следует соединять линиями скважины, расположенные на разных крыльях структуры. Нужно также избегать острых углов при построении треугольников, а длинные их стороны проводить только параллельно простиранию структуры (см. рис. 90).
В районах развития линейных складок более эффективным способом построения структурных карт является способ профилей. Иногда для построения структурных карт глубокозалегающих горизонтов, вскрытых единичными скважинами, применяют метод схождения.
