§ 5.

Построение геолого-геофизических разрезов скважин

Разрез скважины составляется по материалам комплексной интерпретации геологических и геофизических методов ее изуче­ния. Его вычерчивают на миллиметровой или чертежной бумаге, в последнее время его составляют на каротажной бумаге или не­посредственно на диаграммах стандартного каротажа.

По всей скважине рекомендуется составлять разрез в масштабе 1 : 500, по продуктивной толще — в масштабе 1 : 200. Это дает возможность использовать каротажные диаграммы того же мас­штаба без уменьшения и тем самым избегать искажения при пантографировании. Для глубоких скважин разрез составляется

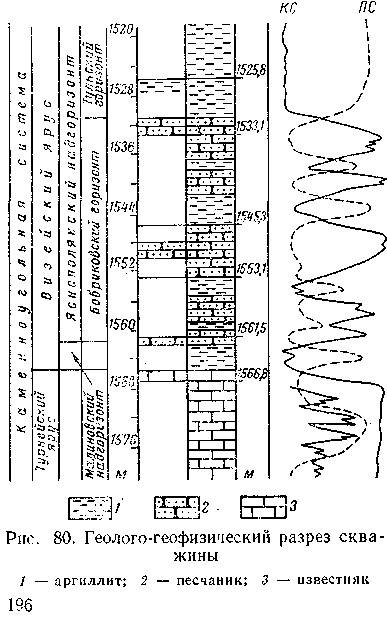

в масштабе 1 : 1000 или 1 : 2000, при этом каро­тажные диаграммы прихо­дится пантографировать. Разрез по мощным про­дуктивным толщам состав­ляется в масштабе 1 : 500. Порядок составления разреза скважины следую­щий (рис. 80). Прежде всего с правой стороны листа бумаги наносят диа­грамму электрического каротажа — кривые КС и ПС. Если для интерпре­тации данного разреза имеют значения другие виды каротажных иссле­дований (радиоактивного каротажа, микрозондиро­вания или каверномет-рии), то их диаграммы атк-же следует нанести на разрез. В центре чертежа рисуют литологический разрез скважины, справа от него — интервалы от-

бора керна, а слева—шкалу глубин в метрах. Еще левее дается стратиграфическая шкала. Литологическая колонка состоит из двух половин. На левой половине колонки наносится литологи­ческий состав пород по данным отобранного керна в объеме, со­ответствующем проценту выноса керна. При этом используются данные интерпретации геофизических исследований. Правая по­ловина колонки, не освещенная керном, заполняется по данным интерпретации геофизических исследований, выполненной с уче­том данных по керну, шламу и образцам бокового грунтоноса. Левая половина колонки остается заполненной только там, где был поднят керн. Такой метод составления колонки скважины наглядно показывает степень освещенности разреза керном.
