§ 7. ПОДВОДНАЯ СЪЕМКА МОСТОВЫХ ПЕРЕХОДОВ

При съемке детальных и ситуационных планов мостовых переходов и створов наблюдений производят подводную съемку. Промеры глубин при съемке выполняют наметкой (промерным шестом), а глубин свыше 4—5 м лотлинем, т. е. размеченным промерным тросом с привязанным на конце грузом. Определение положения промерных точек в плане производят засечками промерного судна с берега теодолитом -при движении судна по створу или двумя теодолитами, если (промерное судно при движении не ориентировалось на створы.

Взамен этих способов промерных работ при изысканиях мостовых переходов применяют эхолот для промеров глубин и дальномер для определения точек промера в плане.

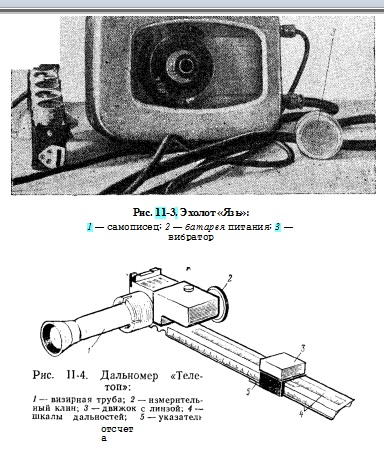

Исследования по выбору эхолота, наиболее пригодного для условий изысканий мостовых переходов, были проведены Ю. С. Смирновым в ЦНИИСе в 1967—1968 гг. (90). Были испытаны эхолоты разных марок, и в результате для использования рекомендовали рыбопоисковый эхолот «Язь», который по диапазону измеряемых ,глубин, точности, условиям электропитания и собственному весу оказался наиболее приемлемым для подводной съемки русел рек, протоков и озер |(рис. II-3).

Эхолотом «Язь» можно измерять глубины от 1 до 160 м посредством ультразвуковых импульсов, которые подает льезокерамический излучатель. Питание эхолота осуществляется пятью элементами типа «Марс» с напряжением 6 в. Запись измеряемых глубин радиальная, производится самописцем на электротермическую бумажную ленту шириной 80 мм. Полный вес эхолота, включая тару,— 14,4 кг. Скорость движения судна при промерах до 12 км/ч.

При производстве промерных работ расстояния по створу измерений определяют дальномером «Телетоп» (рис. II-4) двойного изображения с переменным базисом.



Промеры глубин ведут по створам поперечников, расположенных через 1/5—1/8 ширины реки и закрепленных по берегам вехами. Расстояние между вехами на каждом берегу принимают не менее 5% от длины створа. При длине поперечника более 200 м на нем обозначают промежуточные точки плавучими буйками, закрепленными на якорях и расположенными через 50—60 м. Буек представляет собой деревянный кружок толщиной около 5 см и диаметром около 20 см. В центре кружка забивают штырь длиной 30—35 см. Буек закрепляют на якоре в виде груза, соединенного с буйком тонкой леской.

Расстояния между промерными точками определяют дальномером при их расстановке. Одновременно определяют глубины у буйков эхолотом.

Промерные поперечники привязывают к магистральным ходам.

Промеры глубин до 1 м ведут наметкой, а свыше 1 м эхолотом, размещение которого на промерном судне показано ;на рис. II-5.

Тарирование эхолота при глубинах до 5 м проводят путем параллельного промера глубин наметкой и эхолотом. При глубинах свыше 5 м на заранее известные глубины опускают снабженный грузом деревянный диск диаметром 40—50 см и измеряют те же глубины эхолотом. Глубину погружения диска определяют по размеченному тросу или шнуру, на котором опускается диск.

При измерении глубин судно должно двигаться равномерно. В момент прохода судна у буйка на ленте самописца делают отметку и указывают номер [буйка.

Одновременно с промером глубин ведут журнал, в котором отмечают номер поперечника, а также расстояния и глубины на участках от точки окончания работы эхолота до берега.

После окончания промерных работ буйки снимают и используют их на следующем участке промера глубин.

Промеры глубин эхолотом можно производить и при ледяном покрове толщиной до 1 м, если между нижней поверхностью льда
и поверхностью воды в реке и в толще льда нет воздушных прослоек. Промеры со льда возможны при плотном контакте плоскости вибратора с поверхностью льда, для чего в месте измерения глубины на лед наливают небольшое количество воды и • на смоченную поверхность устанавливают вибратор.

Эхолотом может быть определена толщина льда, которая отображается на ленте самописца толщиной начальной линии (рис. II-6). Для установления связи между толщиной льда и толщиной начальной линии необходимо произвести тарирование эхолота. С этой целью на поверхности льда устанавливают ледяной кубик, одна сторона которого делается ступенчатой с высотой ступени 20—30 см. На каждую ступень кубика ставят вибратор и, зная в каждом случае толщину льда, сопоставляют ее с соответствующей толщиной начальной лини», снимаемой с ленты самописца.

Зная при измерении глубины на данной вертикали толщину начальной линии, по имеющейся связи определяют толщину льда.

В состав камеральной обработки материалов промерных работ входит определение величины линейной невязки из сравнения общей длины створа и той же длины, полученной суммированием расстояний между промерными точками и между крайними промерными точками и концами створа.

Полученную, невязку распределяют пропорционально измеренным расстояниям.

Далее выполняют камеральную обработку батиграмм эхолота.

На батиграмме (рис. II-6) определяют участки между промерными точками по отметкам на батиграмме и номерам ‘буйков на них. На участке между промерными точками выбирают характерные точки переломов рельефа дна для переноса их на профиль поперечника.

Глубины в этих точках снимают с батиграммы с учетом кривизны записи, для чего применяют палетку в виде круговой кривой, радиус которой равен радиусу записи на батиграмме, на которой надписаны глубины в м.

Лента самописца эхолота движется с постоянной скоростью 0,51 или 1,02 м/ч. Если бы промерное судно также двигалось с постоянной скоростью, то и масштаб записи на ленте (батиграммы) был бы постоянен. В действительности постоянная скорость судна не выдерживается, и поэтому масштаб [батиграммы оказывается переменным. Для учета этого обстоятельства при составлении продольного профиля поперечника используют следующий графический прием (рис. II-7).
На восковке в заданном горизонтальном масштабе поперечника на горизонтальной линии АВ откладывают исправленные расстояния между урезами воды и промежуточные промерные точки (I, II, III).

От точки А псгперпендику-ляру к линин АВ откладывают отрезок прямой АО, примерно равный АВ. От точки О проводят лучи к промежуточным точкам I, II, III. Затем восковку накладывают па ‘батиграмму так, чтобы промежуточные промерные точки на батиграмме Г и IV помещались на лучах 01 и 011. Характерные точки рельефа на рассматриваемом участке бати-граммы (I', 2', 3') переносят на профиль, продолжая лучи 01' 02' и т. д. до пересечения с линией АВ. От этих точек пересечения 1,2,3 в вертикальном масштабе профиля откладывают глубины, указанные на 'батиграмме.
