Изображение карстового рельефа на картах



При изображении карстового рельефа необходимо учитывать, что нередко к карстовым формам ошибочно относят формы совершенно другого происхождения (ветровые, вымывные и т. д.). Поэтому, показывая карст, следует обязательно привлекать для уточнения литературные источники и геологические карты.

Типичным признаком карста является наличие многочисленных воронок разных размеров.

Большинство карстовых форм может быть изображено на топографических картах только с помощью специальных условных знаков (см. таблицу 4). Наиболее распространенные и типичные формы — карстовые воронки — могут быть показаны точно на картах масштаба 1 : 50 000 и крупнее. На картах масштаба 1 : 100 000 и мельче специальным условным знаком карстовых воронок показываются, по существу, лишь районы распространения карстовых форм.


Из таблицы 4 можно видеть, что на картах масштаба 1 :25 000 и крупнее большинство карстовых воронок изображается горизонталями.

На карте масштаба 1:50 000 число воронок, изображенных горизонталями по сравнению с числом воронок, изображенных условными знаками, резко падает. Наконец, на картах масштаба 1:200000 и мельче воронки изображаются только условными знаками, показывающими районы распространения карста.

При отборе форм карстового рельефа следует учитывать относительную густоту их размещения на поверхности и наблюдающуюся иногда закономерность распределения (расположение по определенным преобладающим направлениям и пр.), а также размеры этих форм.

В первую очередь наносятся воронки, которые в данном масштабе изображаются горизонталями. Если их окажется недостаточно, условным знаком надо показать воронки, которые изображались горизонталями на основном картографическом материале. На картах крупного масштаба к условному знаку надо прибегать в тех случаях, когда воронки или выпадают — вследствие увеличения высоты сечения, или превращаются в

точку. Условные знаки в этом случае должны характеризовать территорию не только с точки зрения распространения форм карста, но и с точки зрения их точного положения. Поэтому центр условного знака должен совпадать с центральной точкой воронки. Отступление от этого правила можно допускать только на картах масштабов 1:200 000 —1:1 000 000, где дать точное положение условного знака невозможно.

Рис. 120. Изображение карстовых воронок на карте масштаба I : 25 000 мой

На картах масштаба 1:50 000 и крупнее крутые стенки крупных цилиндрических воронок следует показывать условным знаком скал (рис.120а, цифра 1). Блюдцеобразные воронки, имеющие совершенно пологие борта и ровное неглубокое дно, отображаются горизонталями на карте
масштаба 1:25 000 и частично

1 : 50 000 (рис. 120а, цифра 2). Конусообразные — изображаются системой замкнутых горизонталей — в основном на картах масштаба 1 : 25 000 и крупнее (рис. 120а, цифра 3).

Стенки воронок обычно имеют одинаковый наклон, но местами наблюдаются и асимметричные формы. Последние чаще всего расположены на наклонных поверхностях. Эту особенность воронок при изображении их горизонталями следует, по возможности, отображать.

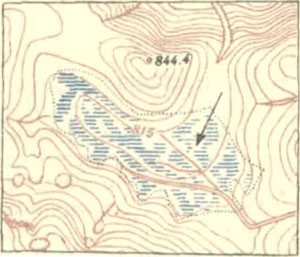

Рис. 121. Изображение полья на карте масштаба 1 : 25 000

Из других карстовых форм, выражающихся горизонталями, притом даже на картах мелкого масштаба, следует выделить полья. Они изображаются основными или дополнительными горизонталями плавных очертаний (рис. 121). Отвесные, но невысокие стенки польев на картах крупного масштаба передаются условным знаком обрывов.
Характерное для карстовых районов отсутствие развитой сети долин, а также их своеобразные формы могут быть переданы на топографических картах всех масштабов (рис. 127).

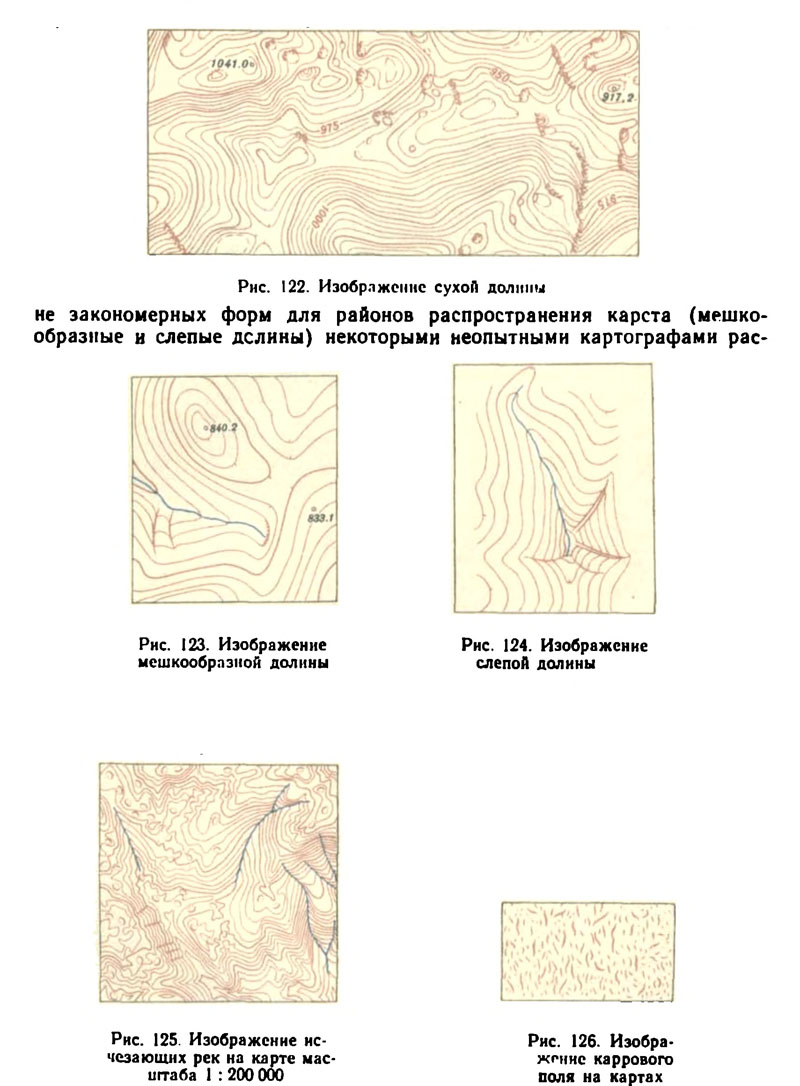

Специфические формы карстового рельефа— сухие, мешкообразные и слепые долины (рис. 122, 123, 124) — наглядно изображаются, главным образом, на картах крупного масштаба. В связи с тем, что продольные профили таких долин очень неровные, заложения между горизонталями на дне их могут изменяться также неравномерно.

При изображении сухих долин необходимо отчетливо показывать перемычки, разделяющие ложбины, из которых слагается долина. Если эти перемычки не могут быть изображены горизонталями основного сечения, то следует применить дополнительные горизонтали.

Показ на картах вполне  закономерных форм для районов распространения карста (мешкообразные и слепые долины) некоторыми неопытными картографами расценивается как искажение действительности и поэтому эти формы ими на картах не изображаются. Эту ошибку допускать нельзя, так как указанные долины могут быть показаны даже на картах мелкого масштаба.

При этом нужно точно показывать места, откуда внезапно появляются или где исчезают реки (рис. 125).

на картах даже очень крупных масштабов. Поэтому можно говорить об изображении на картах не отдельных карров, а только карровых полей, выделять которые необходимо, ввиду их особо трудной проходимости Пещеры могут быть изображены лишь с помощью специального условного знака, причем на картах крупного масштаба их следует отображать возможно полнее и точнее.

Особенностью карстового ландшафта является обнаженность местности, значительные площади которой представляют настоящие каменистые безжизненные пустыни. Такие площади следует выделять условным знаком каменистой поверхности (рис. 127, 128 б, г).

Высотные отметки на картах крупного масштаба следует, прежде всего, давать на дне значительных ванн, в перемычках сухих долин, на командных точках, на бровках обрывов и в местах выхода и исчезновения рек.

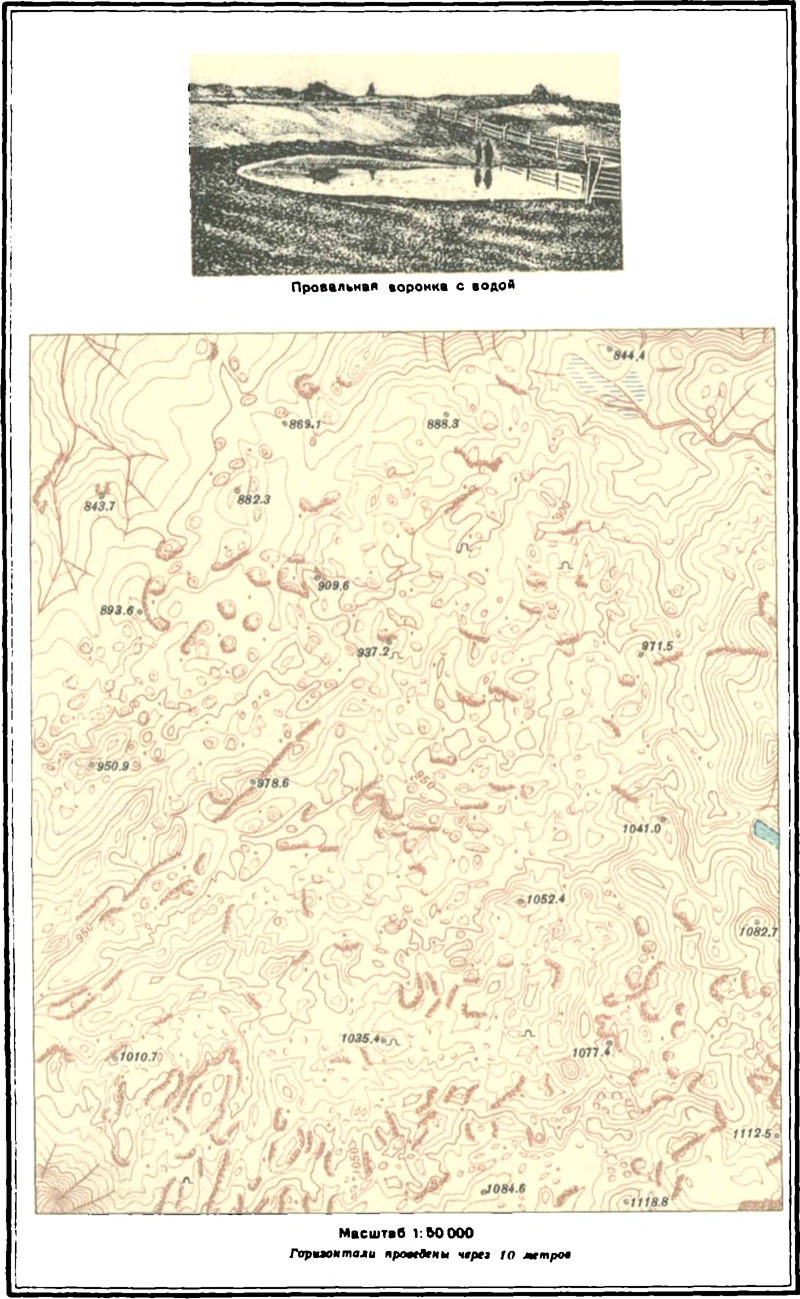

Рис. 127

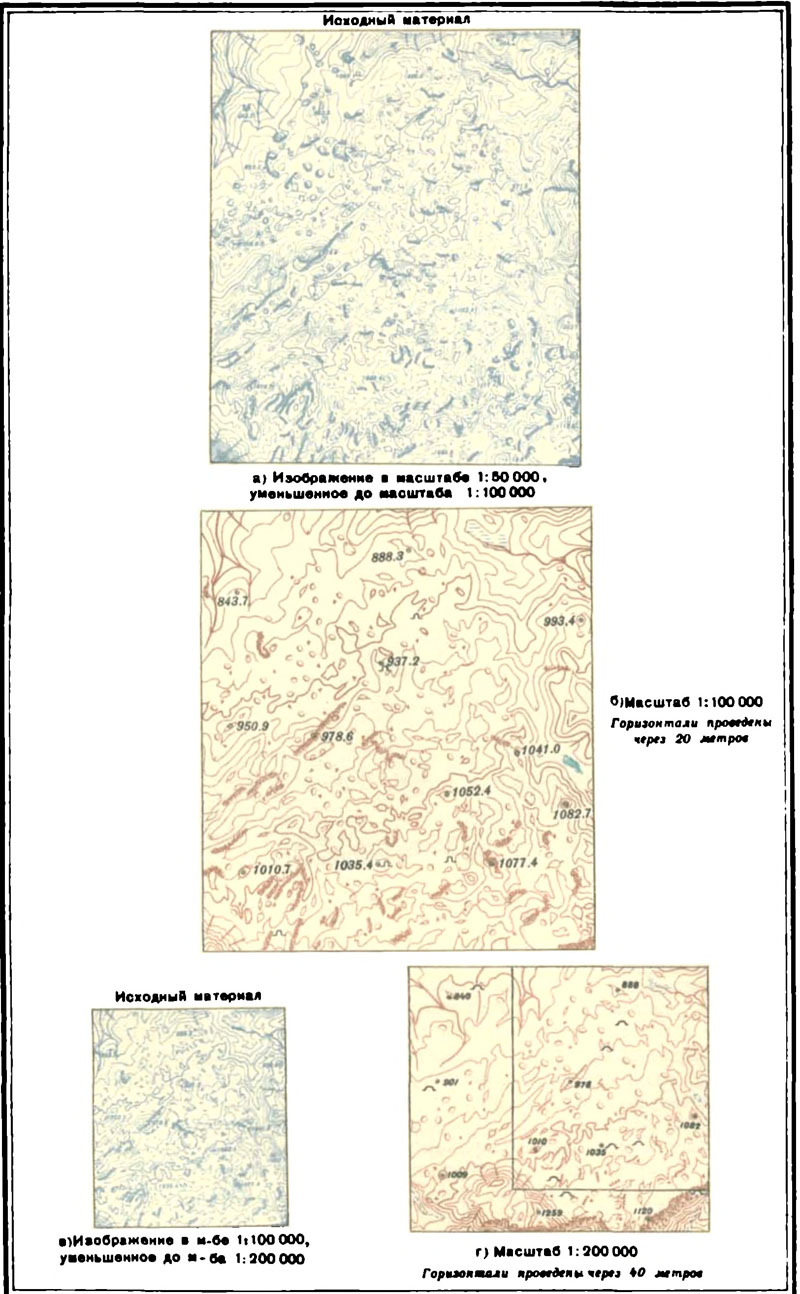

Рис.128
