Изображение гор альпийского типа на картах

Изображение гор альпийского типа на картах

Изображению горного рельефа альпийского типа должно предшествовать тщательное изучение его по крупномасштабным топографическим картам, с привлечением аэроснимков (по отдельным участкам) и литературных источников.

В процессе такого изучения нужно установить:

— преобладающую ориентировку хребтов (или горных цепей) и характер их расчленения; направление главных хребтов и их отрогов;

— участки наибольшего распространения альпийских форм (каров, трогов, острых зубчатых гребней, пирамидальных вершин и т. п.);

— места расположения ледников и фирновых полей;

— наличие межгорных впадин и котловин.

При изучении и изображении горного рельефа большую помощь могут оказать поперечные и продольные профили долин, котловин, хребтов и др., геологические карты, фотографии (особенно панорамные) и полевые зарисовки.

Все особенности строения рельефа, выявленные в результате изучения, должны быть отображены на орографической схеме (см. часть I, раздел «Изучениерельефа»).

Генерализация изображения гор альпийского типа в основном сводится к выделению на картах крупных ферм, правильному отбору типичных форм и наиболее полной передаче характерного для этого типа рельефа глубокого и резкого расчленения (узкие крутопадающие поперечные долины, более широкие продольные, зубчатые гребни хребтов, крутые склоны, острые, скалистые вершины и др.).

При изображении гор альпийского типа особое внимание должно быть уделено формам, обязанным своим возникновением деятельности ледников (троговые долины, кары, острые зубчатые гребни, иглы, пики, пирамидальные вершины).

Особенности этих форм правильно передаются на карте горизонталями угловатого рисунка, с резкими изгибами (рис. 44 б, 93). Встречающаяся на картах плавная (округлая) рисовка горизонталей приводит к искажению этого типа рельефа, а нередко и к полному нарушению правдоподобия. Исчезают такие особенности, как острые гребни, глубокая вре-занность долин, расчлененность склонов промоинами, резкие изломы в профиле склонов. В результате получается так называемый «кудрявый рельеф», имеющий мало общего с действительным (рис. 44а).

Рис. 84. Трог

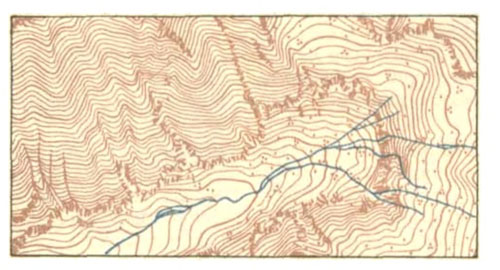

Рис. 85. Изображение троговой долины, кара и устьеиых ступеней боковых (висячих) долин

Ледниковые долины (троги) (рис. 84) наиболее полно отображаются на картах крупного масштаба. Если троги вполне сохранились, то они передаются на карте системой горизонталей, идущих по склонам без резких изгибов, близко друг к другу и замыкающихся широкими плавными дугами (рис. 85)..Если же троги осложнены врезанием рек. которые создают на дне их более или менее глубокие долины или ущелья, и склоны их сильно расчленены, то необходимо установить сохранившиеся элементы трога и отобразить их на карте соответствующим рисунком горизонталей и условными обозначениями.
При изображении склонов троговых долин должны быть правильно показаны устьевые ступени боковых (висячих) долин (рис 85, 86). Искусственное затягивание горизонталей может привести к тому, что эти ступени будут сглажены. Необходимо передавать на картах также и характерную ступенчатость продольного профиля трогов — наличие порогов (ригелей, что показано на рис. 85). Недопустимо в целях лучшего «согласования» изменять расстояния между горизонталями по дну трогов, так как может получиться искусственно сглаженный продольный профиль долины. Плечи, являющиеся важным элементом трогов, выделяются на картах в результате увеличения заложений между горизонталями и применением условного знака скал в местах перехода поверхности плеча в обрывистый склон по линии бровки (рис. 85).

На картах масштаба 1 : 100000 и мельче для отображения всех этих особенностей следует прибегать к помощи специальных условных знаков.

Троги обычно распространены в вершинных частях гор альпийского типа.

Средние и нижние части долин представляют типичные водно-эрозионные образования, особенности изображения которых рассмотрены в части II, в разделе «Изображение долинно-балочного рельефа на картах».

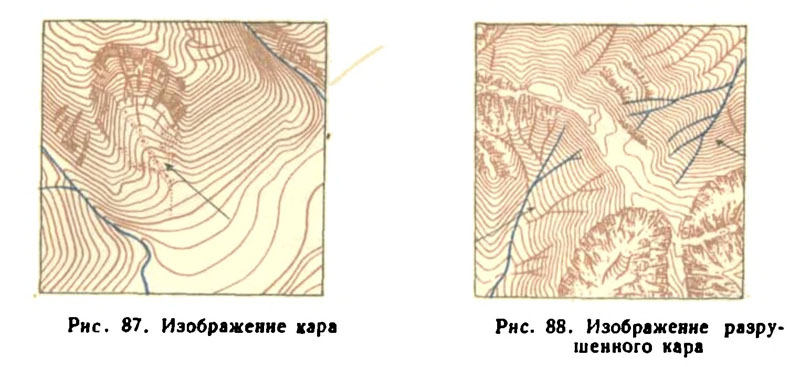

Кары (цирки) (рис. 83), располагающиеся обычно в верховьях трогов, изображаются системой горизонталей, описывающих полуокружность и проходящих по стенкам близко друг к другу. На плоском дне, в отличие от стенок кара, расстояния между горизонталями увеличиваются (рис. 87). Если в карах имеются озера, то их следует наносить на карту, по возможности, все. Участки склонов каров, не выражающиеся
горизонталями, должны быть показаны условным знаком скал. Нередко кары бывают разрушены последующей эрозионной деятельностью водотоков, стекающих по их стенам. В этих случаях на картах крупного масштаба, изображение кара осложняется изгибами горизонталей, показывающими ложа водотоков, стекающих по дну кара и далее вдоль трога к горным рекам (рис. 88).

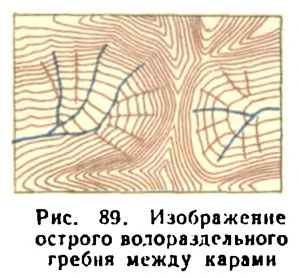

При изображении острых гребней (рис. 82) горизонтали должны проходить друг от друга на очень близком расстоянии. Смещение их в сторону падения склонов недопустимо. Замыкание горизонталей по линии гребня должно быть остро-угловатым (рис. 44 б). На рис. 44а благодаря тому, что узкие и острые гребни изображены широкими и округлыми, горизонтали, рисующие склон, оказались искусственно сближенными, а склоны получили более крутое падение.

При изображении острых и зазубренных гребней условным знаком скал последний должен подчеркивать характер гребня (рис. 94, 95а).

Нельзя пропускать полукруглых седловинных выемок, возникающих в местах встречи «аров, развившихся на противоположных склонах, так как на картах масштаба 1 :25 000 — 1 : 100000 эти седловины достаточно наглядно отображаются угловатыми и плавными изгибами горизонталей. При этом угловатыми изгибами отображаются возвышенные участки гребня, а плавными — понижения между ними, образующиеся в результате слияния каров (рис. 89).

Пирамидальныевершины, встречающиеся, главным образом, в областях распространения каров (рис. 90), изображаются системой горизонталей на крупномасштабных картах и одной или двумя горизонталями на мелкомасштабных. При этом изгибам горизонталей соответствуют ребра, а прямолинейным участкам — грани вершин (рис. 89).

Рис. 90. Пирамидальная вершина

В тех случаях, когда пирамидальные вершины не отображаются горизонталями основного сечения, особенно на картах мелкого масштаба, следует использовать дополнительные горизонтали.
Там же, где отдельные вершины имеют округлую или плоскую форму, они должны изображаться горизонталями плавного рисунка. При переходе от округлых вершин к крутым склонам с резко очерченными гранями, горизонталям надо придавать соответствующий угловатый изгиб.

Склоны. Для склонов гор альпийского типа характерны обнаженность коренных пород, значительная крутизна их верхней части по сравнению с нижней (вследствие того, что последняя прикрыта плащом обильных осыпей), сильная и резкая расчлененность долинами, расселинами, бороздами (рис. 91). На поперечном профиле склоны в общем виде имеют форму вогнутой кривой.

Рис. 91. а—осыпи; 6-конусы осыпания

Рис 92. Зубчатые вершивы

Рис. 93

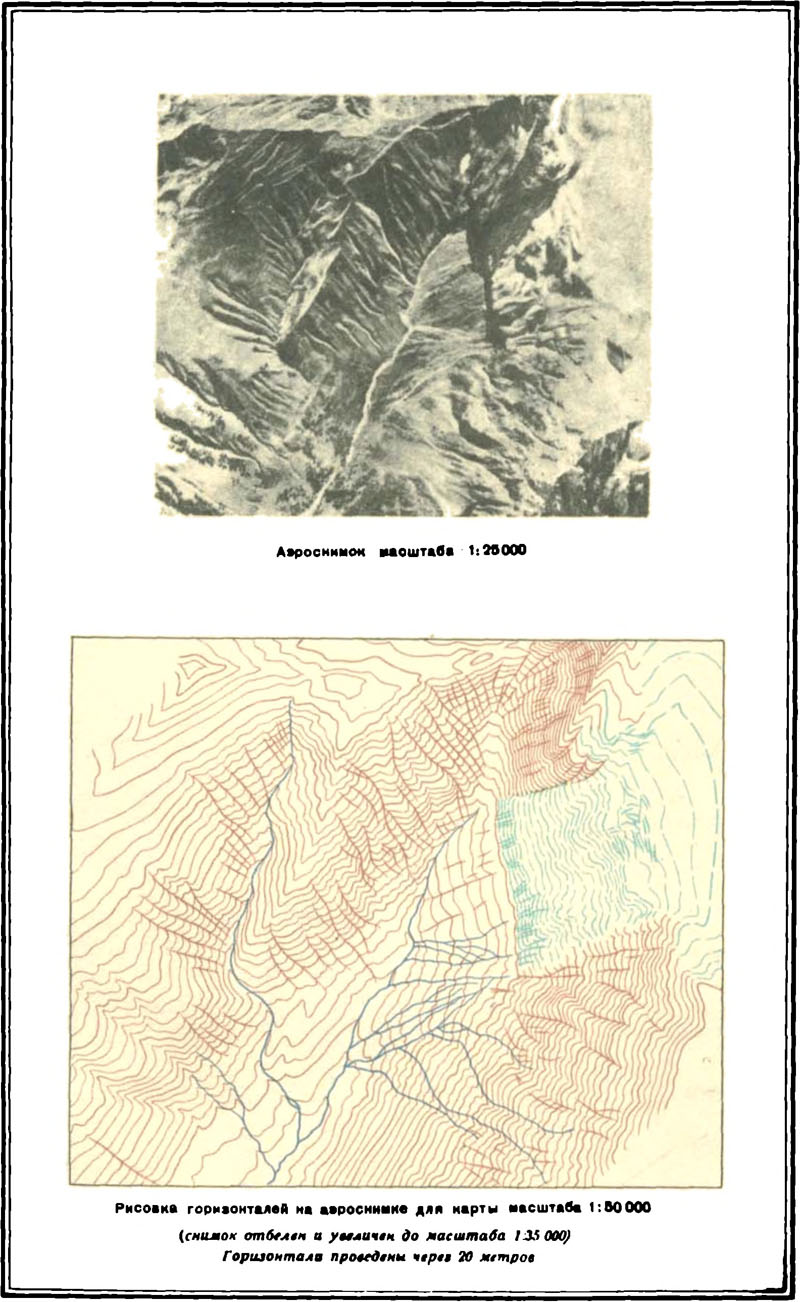

Рис. 94

Эти особенности склонов должны отображаться на картах всех масштабов.

Сильная расчлененность склонов передается частыми изгибами горизонталей, вырисовывающими долины и ыеждолинные пространства (рис. 94. 95а).

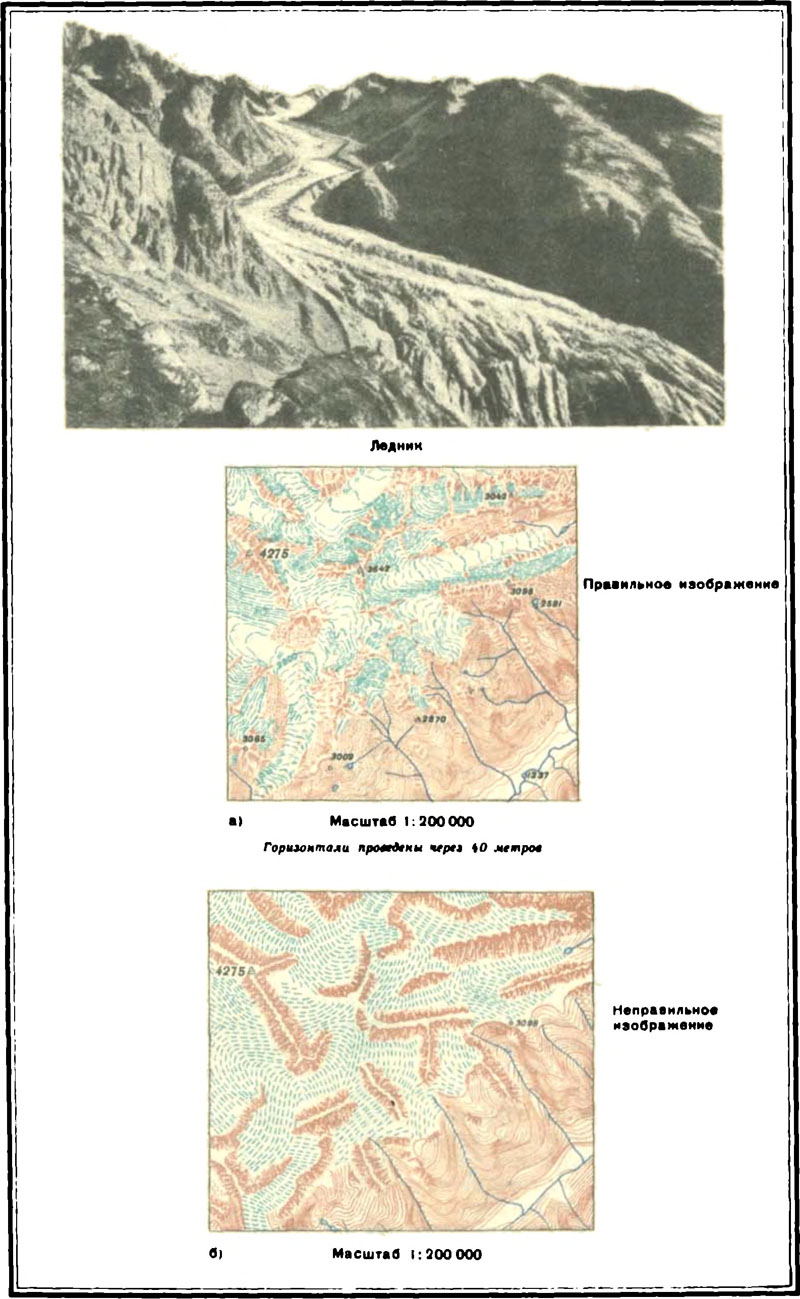

Рис. 95

Расселины на склонах отображаются на картах масштаба 1:25 000— 1: 50 000 горизонталями, а на картах более мелкого масштаба, вследствие увеличения высоты сечения, могут быть показаны только условным знаком промоин (рис. 94).

Для горизонталей, рисующих верхние части склонов (рис. 92), характерна угловатость изгибов (поворотов), особенно по линии простирания ребер (рис. 446). Более плавными горизонталями изображаются нижние части склонов, так как у подножья их обычны накопления осыпей (рис. 91, 94).

При изображении высокогорного рельефа большое значение имеет правильный показ горизонталями формы склонов, особенно их резких перегибов, ступеней, уступов и террас.

На картах крупного масштаба форма склонов наглядно отображается сближением горизонталей (на уступах) н разрежением (на площадках террас).

Вырисовывая склоны горизонталями, нужно всегда учитывать их линейное простирание, а также слабую прогнутость в сторону водоразделов.

Для правильного изображения склонов рекомендуется вначале поднять на составительском оригинале в карандаше те горизонтали, которые передают особенности склонов (уступи, террасы и т. п.) я лишь после этого рисовать остальные горизонтали. На картах мелкого масштаба для показа характерных изломов и перегибов следует пользоваться условными знаками и дополнительными горизонталями.

В процессе обобщения изображения высокогорного рельефа очень важно сохранить на картах асимметричность хребтов и отдельных вершин (см. ч. I). Трудности возникают в отношении сохранения асимметрии на картах мелкого масштаба, так как резкое увеличение высоты сечения, а соответственно и большая степень обобщения вызывают искусственное смещение горизонталей в сторону тальвега долин. В результате склоны получаются невыразительными с равномерным падением на всем протяжении, мало чем отличающимися один от другого. Нередко асимметрия нарушается вследствие неправильного применения полугоризонталей на пологих участках склонов. Последние, будучи проведены сплошь на всем пологом участке склона, создают преувеличенное представление о крутизне, нарушая тем самым действительный характер рельефа.
В целях улучшения выразительности изображения рисовку склонов следует производить горизонталями основного сечения, прибегая при необходимости к допускаемому инструкциями и наставлениями увеличению высоты сечения и слиянию горизонталей. Условным знаком скал склоны следует изображать там, где угол наклона их превышает 60—65°: вершинные части хребтов, стенки каров, трогов, пики, острые гребни, отвесные скалы и т. д. (рис. 92).
Осыпи изображаются условными знаками в сочетании с горизонталями, главным образом, на картах масштабов 1:25 000—1:50000. На прочих картах изобразить их можно только условными знаками. Осыпи в виде шлейфа (рис. 46, 91а), тянущегося вдоль подошвы склона, выражаются горизонталями и на картах масштабов 1:100 000—1:200000 (рис. 94, 95а).

Многочисленные конусы осыпания, расширенными веерообразными концами спускающиеся на дно долин, а суженной вершиной поднимающиеся на склон горы (рис. 916), отображаются частыми, выпуклыми в сторону дна долины, изгибами горизонталей (рис. 94).

Характерные для высокогорного рельефа глубокие теснины, щели, каньоны и ущелья на картах крупного масштаба отображаются системой горизонталей, проходящих близко друг от друга по склонам и разреженно по дну долин. По линии перехода склона в дно долины горизонтали должны изгибаться почти под прямым углом.

На картах мелкого масштаба склоны указанных долин чаще всего будут показаны условным знаком скал.

При изображении ледников и участков, занятых вечным снегом (рис. 95а), следует стремиться к сохранению соотношения площадей, занятых ледниками и свободных от них. Нужно точно показывать на карте конец ледникового языка и давать его высотную отметку. Горизонтали, рисующие рельеф фирна и ледников, должны иметь плавный рисунок. Заложения между ними будут значительно большими, чем на участках гор, свободных от снега и ледников. Горизонталям, изображающим ледниковый язык, нужно придавать небольшой выгиб, обращенный к нижнему концу ледника, вследствие того, что поверхность его имеет выпуклый поперечный профиль. На поверхности фирнового поля горизонтали обращены вогнутостью к концу ледникового языка. Примерно на высоте снеговой линии горизонтали по леднику идут почти прямолинейно (рис. 94).

Трещины на поверхности ледника показываются соответствующим условным знаком. Условными знаками показываются боковые и конечные морены (рис. 94).

Необходимость отображения многочисленных крутых участков склонов условным знаком скал сильно снижает читаемость изображения рельефа альпийского типа. Особенно затруднительным становится определение относительных и абсолютных высот. В связи с этим большое значение приобретает отбор и размещение высотных отметок.

Подписи высот следует давать в вершинных частях гор. как наиболее расчлененных, а потому и наиболее трудночитаемых. В первую очередь даются отметки урезов воды каровых озер, вблизи концов долинных ледников, высочайших пиков, значительных седловин, днищ каров, плеч троговых долин.

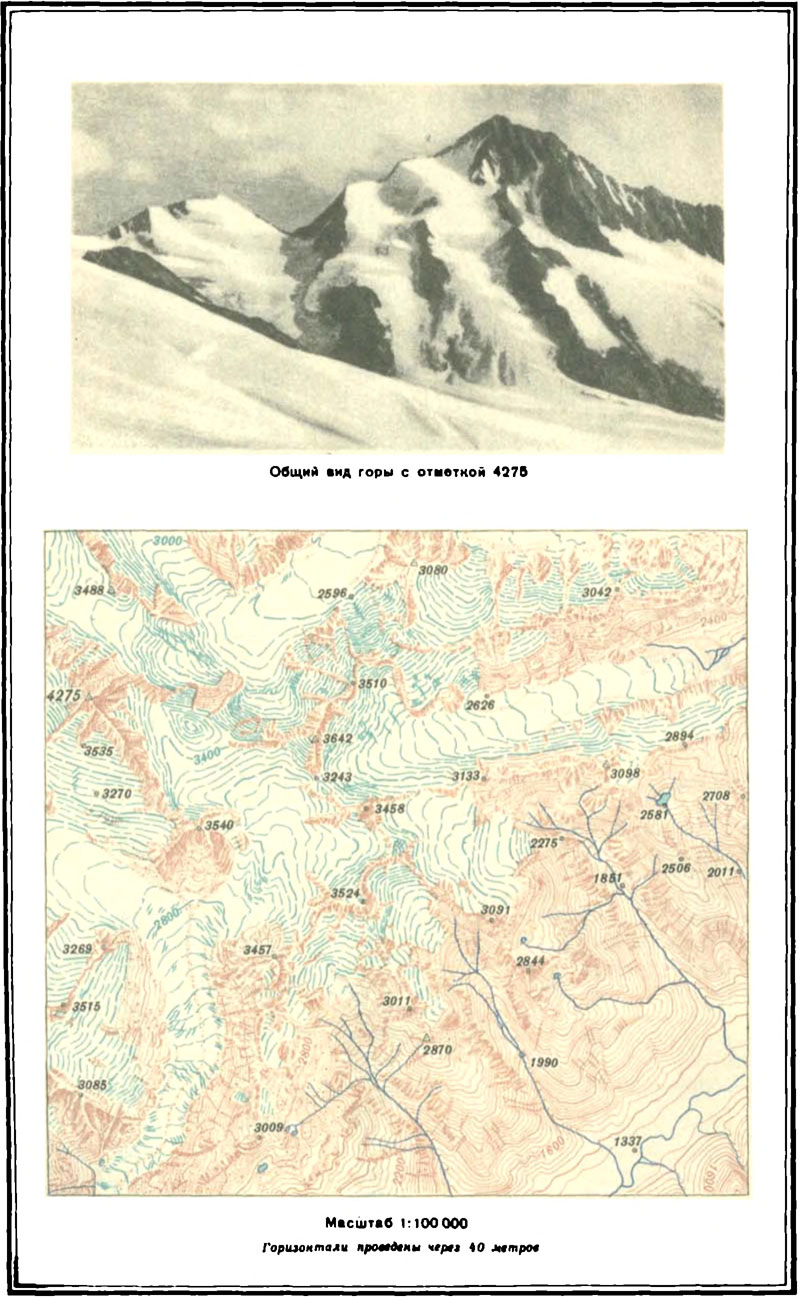

На помещенных ниже образцах (рис. 93, 94, 95) изображен типичный участок высокогорного рельефа, содержащий весь комплекс горно-ледниковых форм и образований, что позволило в полной мере применить вышеизложенные правила и указания по их рисовке. Сильно расчлененный, скалистый и труднодоступный район высоты 4275 (в северо-западном углу) очень четко выделился в результате правильного сочетания горизонталей с условным знаком скал. Помещенная над образцом фотография этой высоты вполне подтверждает правильность се изображения на карте (рис. 94).

В юго-восточной половине участка распространены преимущественно кары и троговые долины. И те и другие достаточно наглядно переданы системой горизонталей.

Наличие осыпей на склонах, в северной части участка, отображено сочетанием условного знака с горизонталями.

Применение условного знака скал только там, где крутизна склонов превышает 65°, позволило изобразить склоны горизонталями и тем самым передать пластику альпийского рельефа.

При изображении ледников — важного элемента высокогорного ландшафта — горизонталями подчеркнуты естественные формы каждого из них. Одновременно четко выделился узел, где сходятся вершины ледников.

Все эти особенности высокогорного рельефа сохранены и наглядно показаны на рис. 95а, где дано изображение рельефа этого же участка в масштабе 1 :200 000, при той же высоте сечения.

Генерализация изображения рельефа здесь проведена за счет исключения второстепенных деталей (отдельных вершин на гребнях, промоин на склонах, скалистых мест) и обобщения рисунка горизонталей.

На рис. 956 изображение того же участка высокогорного рельефа в масштабе 1 : 200000 дает совершенно искаженное представление о высокогорном рельефе альпийского типа, сводя все его изображение к показу скалистых гребней и фирновых полей.
