Изображение холмисто-морейного рельефа на картах



При изучении моренного рельефа нужно установить, какие формы обязаны своим возникновением леднику и какие водной эрозии, и характерные черты этих форм.

Существенными особенностями моренного рельефа, которые должны быть отображены на карте, являются:

— отсутствие согласованности между речной сетью и формами рельефа. Реки и ручьи обтекают холмы и гряды, не врезаясь в них;

— беспорядочность в расположении отдельных холмов и западин между ними;

— обособленность холмов, особенно в областях, где моренный рельеф -хорошо сохранился;

— наличие общей ориентировки (вытянутости) холмов и межхолмо-вых понижений в определенном направлении, обусловленной движением ледника.

Основными орографическими линиями в моренном рельефе следует считать те, которые оконтуривают западины, низины, основания возвышенностей и насаженных на них холмов (рис. 70).

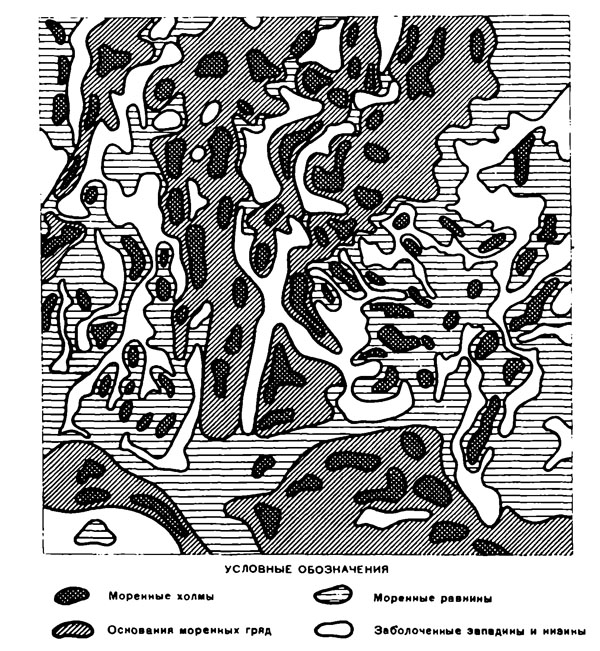

Рис. 70. Орографическая схема холмисто-мореииого рельефа




На рис. 70 дана орографическая схема небольшого участка холмисто-моренного рельефа на территории Европейской части СССР в зоне бывшего здесь последнего оледенения.

Рельеф участка представляет на первый взгляд беспорядочное нагромождение и чередование холмов и западин. Наиболее высокий холм имеет отметку 203,2 м, самая низкая отметка — 125,6 м. Таким образом, наибольшая разность высот составляет около 78 м. Средние отметки холмов равны 190—200 м, средние отметки западин 160—175 м, т. е. относительные высоты холмов в среднем равны 25—40 м.


Среди разных моренных холмои выделяются своими размерами ^ крутыми склонам» камы. На схеме видно, что группы моренных холмо» в виде четырех гряд, насаженных на общин возвышенный фундамент основания моренных гряд, простираются в направлении, близком к меридиональному. На участке много замкнутых заболоченных западин, диаметром 0,1—0,2 км.

Вследствие небольших относительных превышений, изображение моренного рельефа представляет немало трудностей, так как при увеличении высоты сечения «мелкие» и многие «средние» холмы не вырисовываются на карте, в то время, как они и западины являются самыми типичными формами моренного рельефа.

Горизонтали, вырисовывающие формы холмисто-моренного рельефа, отличаются сильной извилистостью, округлостью и реже вытянутостью


своего рисунка, отсутствием какой-либо закономерности в заложениях между ними, обилием замкнутых горизонталей, изображающих холмы, реже западины. При изображении холмисто-моренного рельефа не следует стремиться к искусственному согласованию горизонталей, так как всякая искусственная подгонка изображения к привычной схеме приводит только к искажению морфологии рельефа. Так, например, нередко подошвы холмов (друмлинов) показываются не на одинаковом уровне даже в тех случаях, когда они насажены на плоские возвышенности, имеющие, примерно, одинаковую отметку.

Существенной ошибкой является и то, что в некоторых случаях на картах не получают отражения общая ориентировка холмов и возвышенностей в определенном направлении и обособленность их. Кроме того, искажаются формы, имеющие асимметричный продольный и поперечный профиль, нарушаются характерные черты строения вытянутых понижений (ложбин), в результате механического обобщения расширенных и суженных участков.

Холмы в моренном рельефе определяют его облик. По их сочетанию и количеству различают частохолмистый и редкохолмистый моренный рельеф.

Для первого характерно близкое расположение отдельных холмов друг к другу, при этом площади холмов больше площадей межхолмовых пространств; для второго, наоборот, типичным является разбросанность обособленных холмов на равнинной местности, причём площади холмов меньше или равны площади межхолмовых пространств.

Задача картографов при изображении моренного рельефа заключается в сохранении на карте основных орографических линий и соотношения площадей, занятых холмами и пространствами между ними. Поэтому, при изображении холмов и западин, особенно на картах масштаба 1 : 100000 и мельче, широкое применение должны найти дополнительные горизонтали. Никогда не следует, желая подчеркнуть равнинный характер местности, исключать обособленные холмы. Обособленность холмов может быть хорошо отображена путем четкого выделения их подошвы основными или дополнительными горизонталями. Существенное значение для лучшей характеристики моренного рельефа имеет также правильный показ понижений между холмами, занятых болотами и мелкими озерами.

На картах масштаба 1 ; 25 000 и крупнее моренные холмы могут быть изображены наиболее полно системой замкнутых, основных и дополнительных, горизонталей (рис. 76). На 1 : 100 000 карте сохраняются крупные и средние холмы (рис. 78), на 1 :200 000 — только крупные и частично средние и на 1 :500 000 — только возвышенности и отдельные крупные холмы (рис. 79, 80). При этом на картах масштаба 1 :200 000 и мельче холмы чаще всего изображаются одной замкнутой горизонталью.

Асимметричность строения холмов на картах крупного масштаба достаточно наглядно отражается изменением заложений между горизонталями. В местах, где горизонталями нельзя отобразить крутые склоны холмов, следует применять условный знак обрывов (рис. 71).

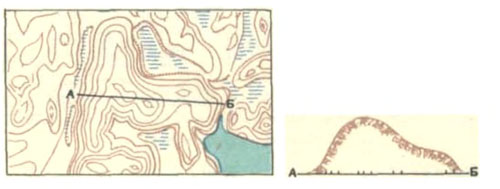

Рис. 71. Отображение асимметрии и холмов горизонталями. Поперечный профиль сделан по линии АБ






Озы могут быть изображены горизонталями только на картах масштаба 1 : 100 000 и крупнее. На картах масштабов 1 :200000, 1 :500000, 1 : 1000000 их можно показать только с помощью специального условного знака, или значительно преувеличивая их ширину. При изображении

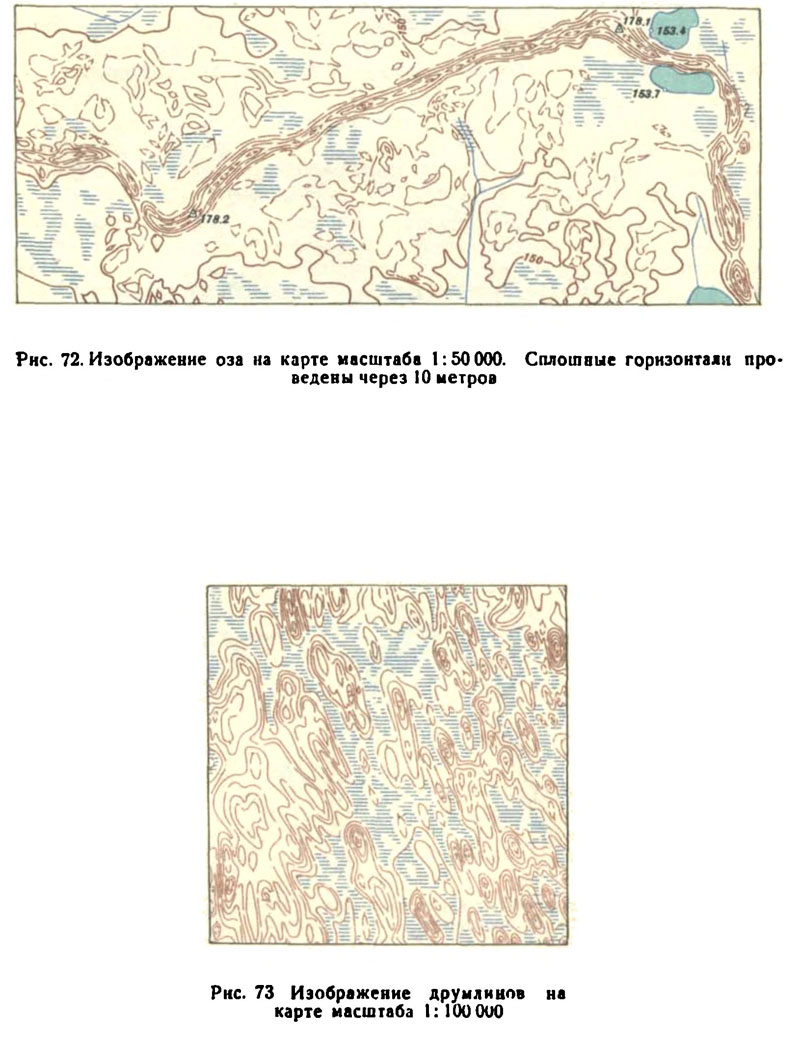

озов необходимо передавать волнистость их гребня и линейную вытянутость. Эти особенности хорошо отображаются замкнутыми горизонталями вытянутой формы (рис. 72).

Друмлины хорошо изображаются на картах крупных масштабов системой горизонталей. Изображая друмлины, необходимо следить за тем.
чтобы горизонталями были правильно переданы характерная продольная асимметрия и вытянутость друмлинов в одном общем направлении. Эти особенности выступят лишь при условии, если не будет нарушена разница в величине заложений между горизонталями, вырисовывающими крутые (со стороны движения ледника) склоны друмлинов и пологое (рис. 73.)







Конечно-моренные гряды, благодаря своей относительно большой высоте. наглядно изображаются горизонталями, даже на картах мелкого масштаба. Там же, где отдельные характерные холмы, составляющие гряды, не вырисовываются основными горизонталями, следует применять дополнительные горизонтали. При изображении конечно-моренных гряд должна быть выявлена и отображена ориентировка (направление) гряд. Нередки случаи, когда конечные морены состоят из нескольких гряд, в понижениях между которыми располагаются озера. Поэтому необходимо возможно отчетливее вырисовывать узкие межгрядовые понижения.

При изображении конечно-моренных гряд важно правильно передать горизонталями не только характер рельефа конечных морен, но и всего комплекса форм ледниковой аккумуляции, а также форм, созданных деятельностью талых вод ледника у его переднего края, о которых сказано в краткой характеристике холмисто-моренного рельефа.

Западины изображаются горизонталями на картах масштабов 1 :10000—1:50000. При этом очень резко очерченные и глубокие западины вырисовываются одной — двумя замкнутыми горизонталями. На картах мелкого масштаба западины вследствие малой их глубины и незначительности размеров не отображаются горизонталями. Поэтому западинность может быть показана на этих картах только правильным обобщением располагающихся в них болот. Обобщая контуры отдельных болот, необходимо сохранять действительные очертания их, не допуская необоснованного объединения в сплошные массивы. Участки на карте. Занятые болотами, будут свидетельствовать о наличии понижений, не отобразившихся горизонталями вследствие увеличения высоты сечения рельефа.

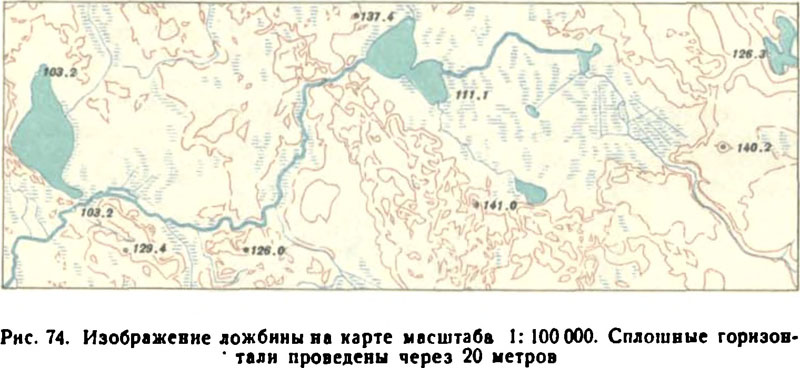

Большие вытянутые ложбины, служащие, как правило, ложем для рек, хорошо выражаются горизонталями на картах масштаба 1 :200 000 и крупнее. При их изображении надо правильно передавать очертания суженных и расширенных (озеровилных) участков (рис. 74).
Ввиду сложности строения холмисто-моренного рельефа и отсутствия четкой закономерности в расположении его форм, затрудняющих его чтение, большое значение приобретает отбор и размещение высотных отметок на карте. На карте, в первую очередь, подписываются вершины возвышенностей и наиболее характерных обособленных холмов и самые низкие точки межхолмовых понижений (западин), а затем урезы вод рек и озер.

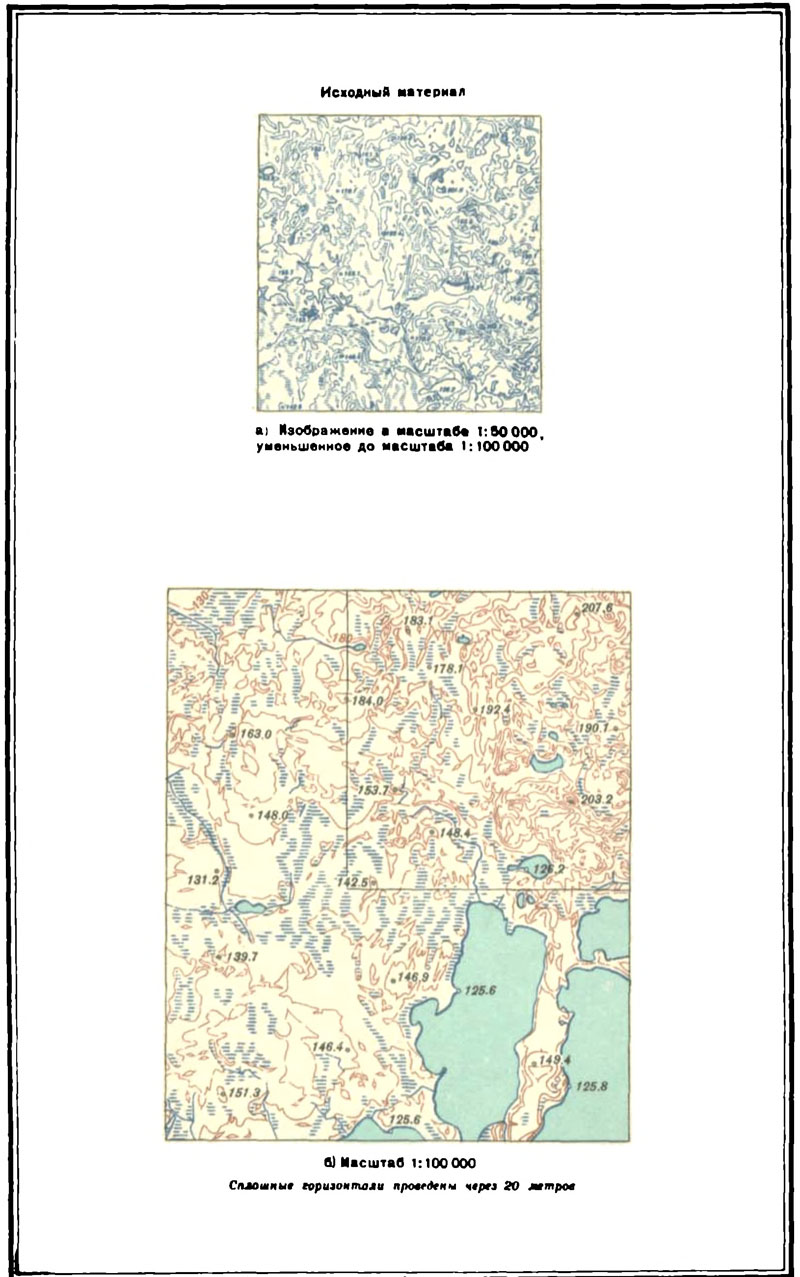

На рисунках 75—80 показано, как нужно правильно изображать холмисто-моренный рельеф, исходя из особенностей его строения.

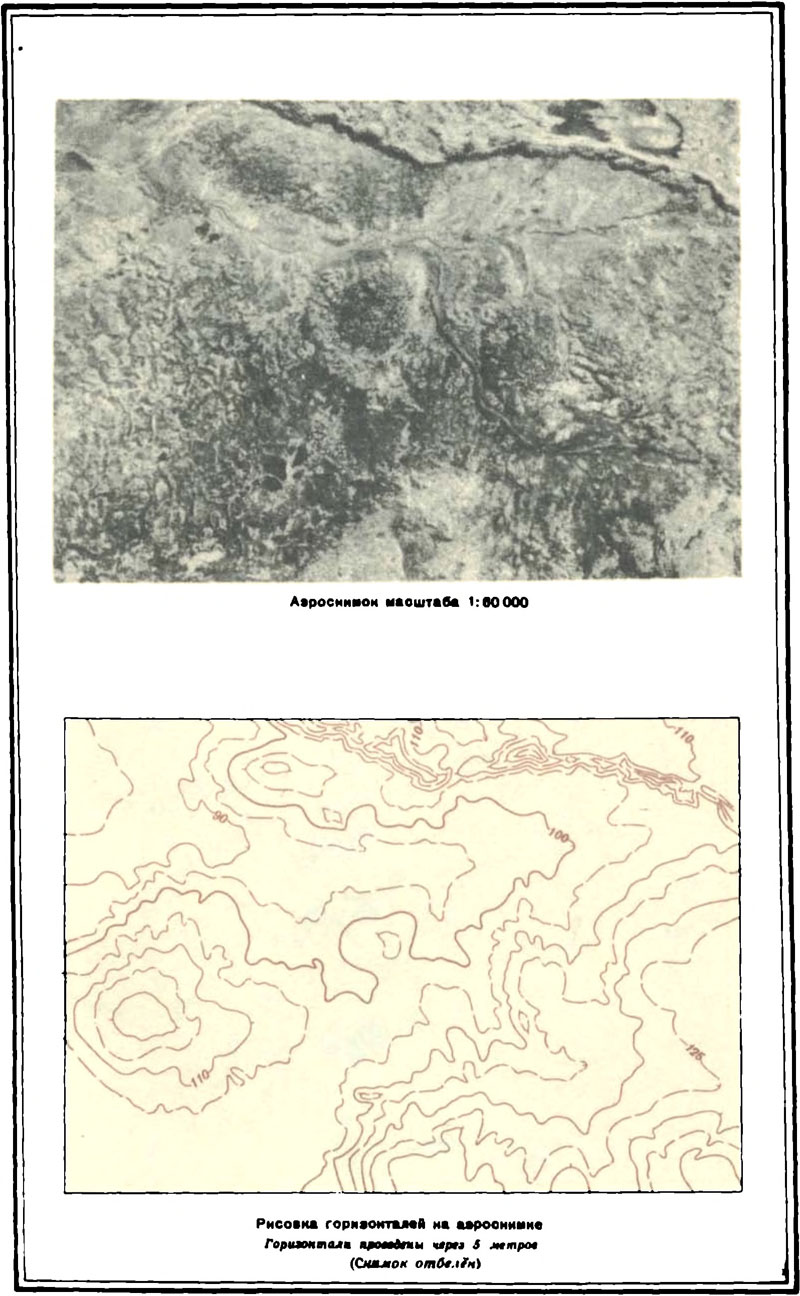

Рис. 75

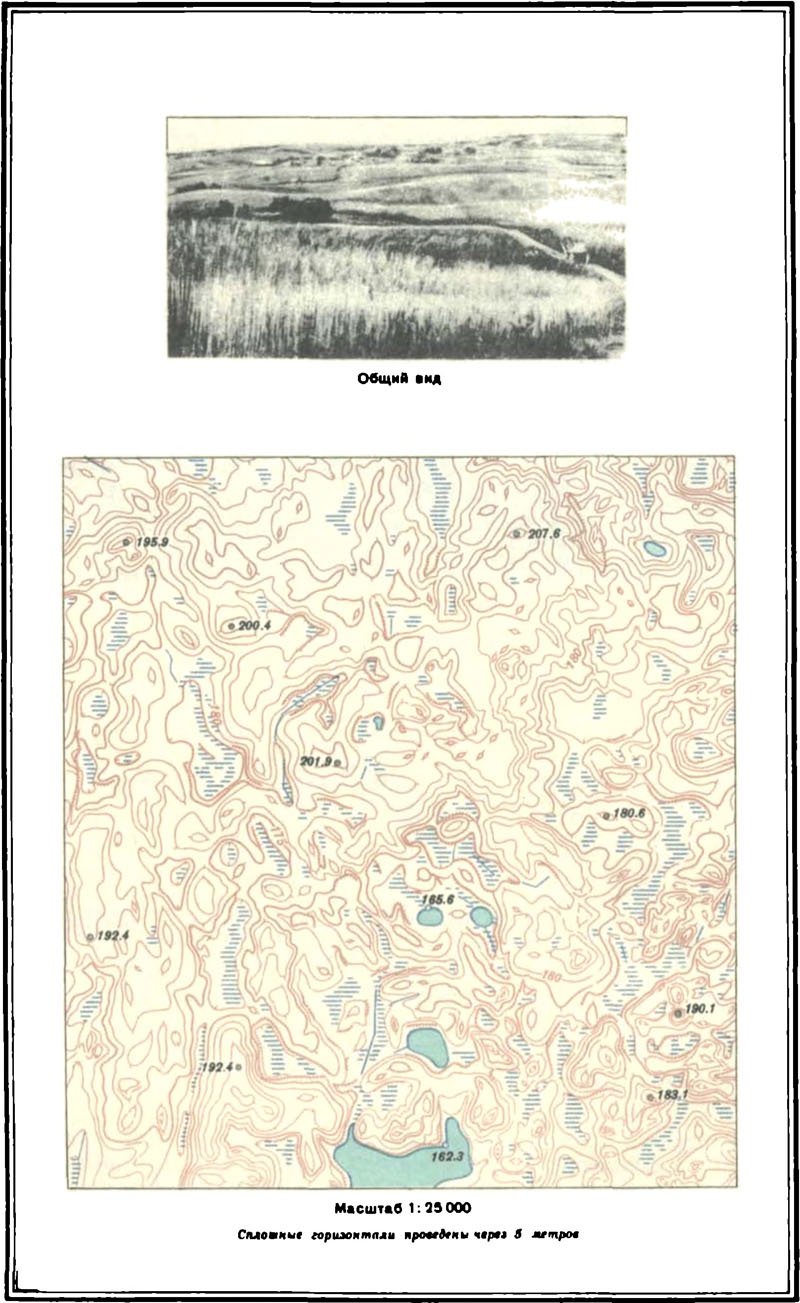

Рис.76

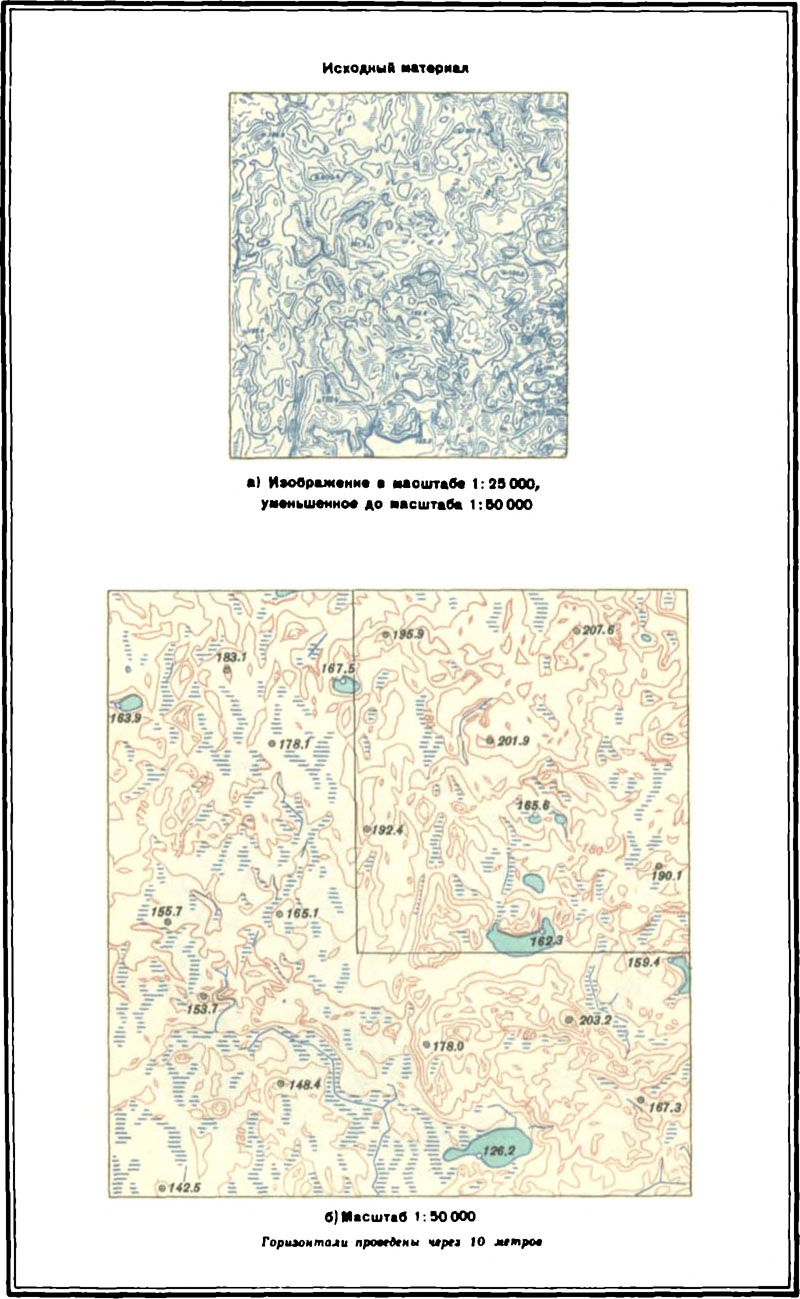

Рис.77









Рис .78

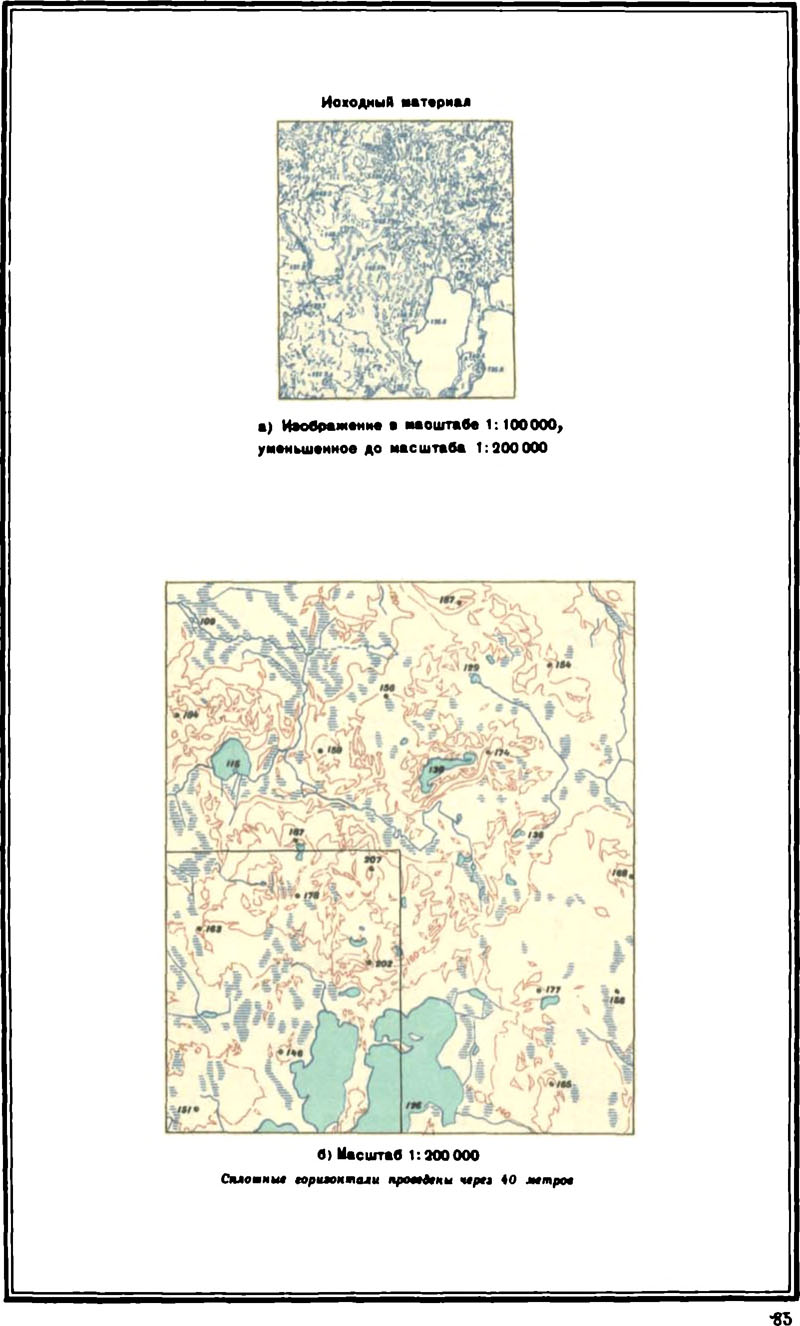

Рис.79

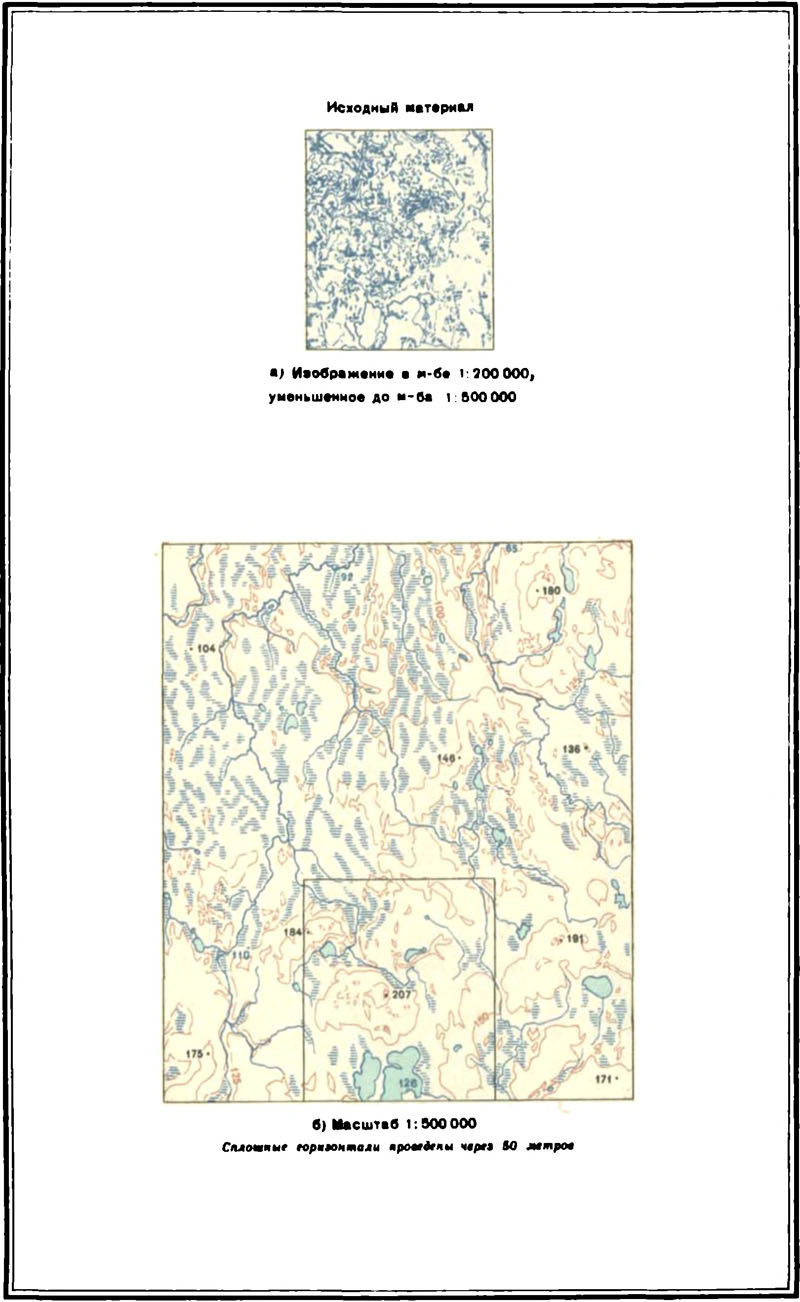

Рис.80
