Выбор теплогидравлических характеристик парогенераторов АЭС





 Теплогидравлические параметры натриевого и пароводяного контуров не являются прерогативой только ПГ, хотя влияние температурных режимов на работу ПГ должно учитываться как одно из главных условий при выборе характеристик АЭС в целом.

Из-за отсутствия большого эксплуатационного опыта в настоящее время нет достаточных оснований для однозначного определения оптимальных параметров. Как видно из табл. 5.1, существует достаточно широкий диапазон температур и давлений в действующих и сооружаемых АЭС на быстрых нейтронах.

Проведенная у нас и за рубежом оптимизация параметров пароэнергетического цикла для быстрых реакторов с натриевым теплоносителем требует эксплуатационной проверки, тем не менее на современном уровне развития параметры Р=14-16 МПа; t= 500-520°С, по-видимому, оптимальны.

Тепловая схема ПГ обычно определяется условиями работы реактора. Увеличение подогрева натрия в активной зоне проводят главным образом за счет снижения температуры входа, что приводит к возрастанию разности температур натрия между входом и выходом из ПГ. Это вызывает трудности в обеспечении необходимого температурного напора в зоне экономайзера и в начале испарения, где он минимальный.

Требуемые температурные напоры можно обеспечить несколькими способами: 1) при схеме, где натрий последовательно проходит перегреватель и промперегреватель, испаритель, экономайзер,— снижением давления пара, переносом промперегрева в зону низких температур, исключением промперегрева вообще; 2) при уменьшении температурного напора в конце зоны испарения, где он максимальный, — увеличением охлаждения натрия в пароперегревателе за счет повышенного расхода через него. Избыточное количество перегретого пара используется в экономайзерном теплообменнике типа вода — пар. Применение экономайзеров типа натрий — вода не решает задачи, поскольку переносит проблемы высокого температурного напора с испарителя на экономайзер.

Циркуляционная схема натриевого тракта в основном определяется типом ПГ. Для корпусного варианта с точки зрения гидравлики наиболее существенным является обеспечение минимальной разверки между ПГ (симметричное расположение петель), для секционного подобная задача должна решаться и для отдельных секций.

При выборе циркуляционной схемы пароводяного тракта обыч-но рассматриваются два варианта: многократная естественная или принудительная циркуляция и прямоток.

Основным фактором при выборе той или иной схемы должны быть параметры установки. При давлениях менее 10 МПа преимущество следует отдавать многократной естественной циркуляции, при больших давлениях целесообразно использовать прямоточную схему. Прямоточные ПГ для электростанций, работающих на ископаемом топливе, достаточно изучены и показывают хорошие эксплуатационные характеристики. Эксплуатация натриевых ПГ покажет, приводит ли натриевая среда к более жестким условиям, чем другая теплопередающая среда, за счет возможно больших циклических изменений теплового потока и т. п.

В последнее время большое внимание уделяется схеме с многократно принудительной циркуляцией, однако ее внедрение связано с созданием специальных циркуляционных насосов большой производительности.

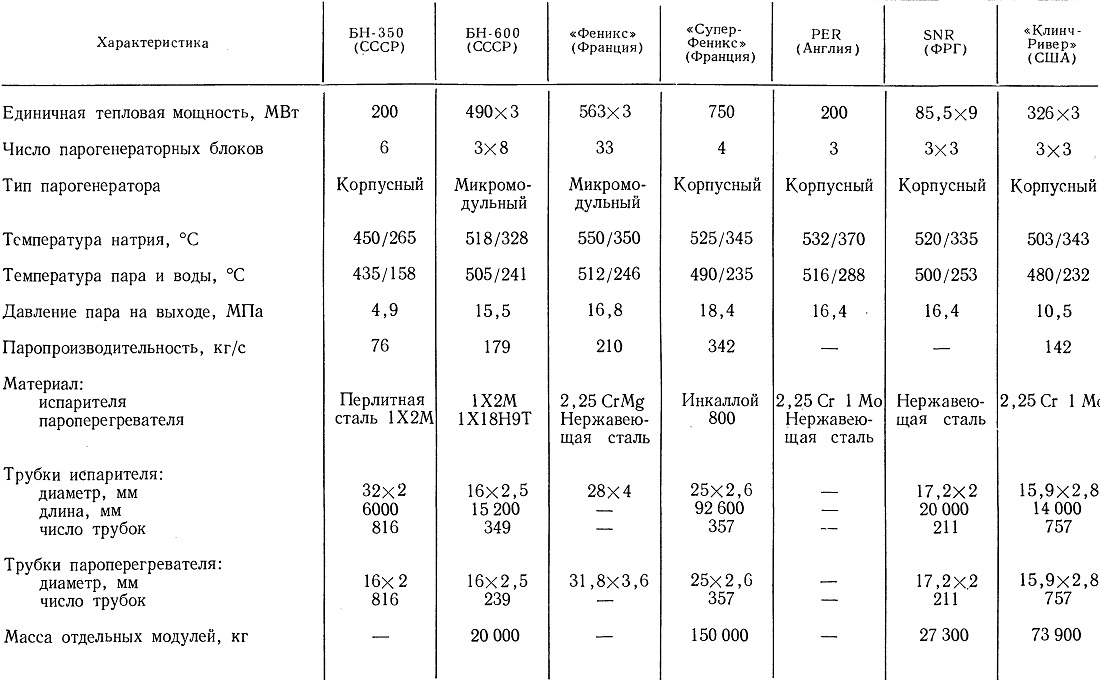

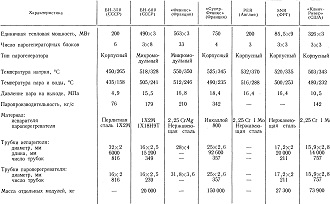

Таблица 5.1. Основные характеристики парогенераторов быстрых реакторов

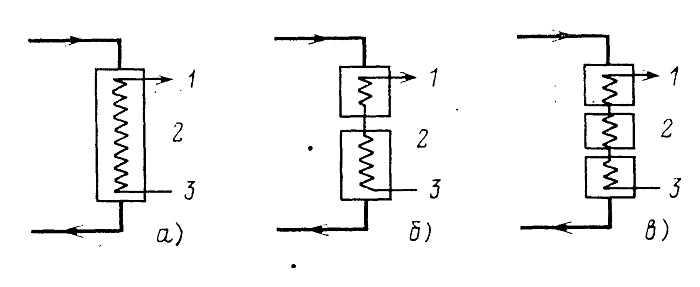

Рис. 5.3. Схема корпусных парогенераторов:

а — интегральный (однокорпусный); б — двухкорпусный; в — трехкорпусный; 1 — пароперегреватель; 2 — испаритель; 3 — экономайзер
