4.2.1.

Конструкции основных узлов бессальниковых герметичных циркуляционных насосов АЭС

Бессальниковый циркуляционный насос — агрегат, состоящий из центробежного насоса и специального электропривода. Как видно из самого названия, бессальниковый насос не имеет сальника, через который в обычных насосах выводится наружу вращающийся конец вала, соединенный с приводом.

Рассмотрим схематичное устройство двух основных типов бессальниковых насосов.



Насос с сухим статором



 На рис. 4.1 представлена примерная конструкция бессальникового насоса с сухим статором. В таком типе насоса в качестве привода используется асинхронной трехфазный двигатель с короткозамкнутым ротором. Тонкостенная немагнитная металлическая перегородка защищает статор от попадания в него перекачиваемой жидкости, т. е. статор остается сухим. Ротор насоса вращается в перекачиваемой жидкости, опираясь на подшипники, которые смазывак)гся и охлаждаются той же жидкостью. Для обеспечения необходимого температурного ре-жима двигателя насос снабжается холодильником. Такие насосы нашли широкое распространение как в СССР, так и за рубежом и применяются на различных АЭС для перекачки теплоносителя (воды под давлением). Их конструкция позволяет изготовлять статор электродвигателя из обычных материалов, применяемых в электротехнике.

Основным «слабым звеном» такого насоса является тонкая (толщиной 0,5 мм) немагнитная металлическая перегородка, которая должна обеспечивать надежную герметизацию насоса и не допускать попадания воды в статор. На эту перегородку при работе насоса действуют разнообразные силы. В ней вследствие значительных индуктивных потерь (до 15%) выделяется значительное количество тепла, что требует интенсивного охлаждения перегородки.

Создание надежно работающей перегородки является одной из наиболее сложных задач при проектировании бессальникового насоса с сухим статором. Вместе с тем насосы с сухим статором необходимо выполнять с прочноплотным корпусом статора, что позволит сохранить герметичность реакторной установки при нарушении герметичности статорной перегородки.

Из-за технологических сложностей область применения таких насосов ограничена мощностью привода 2000 кВт.

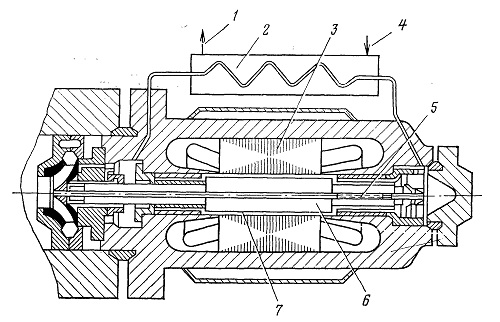

Рис. 4.1. Схема бессальникового насоса с сухим статором:
1 — отвод воды третьего контура; 2 — холодильник; 3 — статор; 4 — подвод воды третьего контура; 5 —дроссель; 6 — ротор; 7 — перегородка статора











Насос с мокрым статором



 На рис. 4.2 представлена конструкционная схема бессальникового насоса с мокрым статором. Этот насос отличается от представленного на рис. 4.1 тем, что в нем отсутствует герметичная статорная перегородка и весь электродвигатель заполнен водой. Тип электродвигателя — асинхронный трехфазный с короткозамкнутым ротором. Такие насосы в СССР широкого применения в атомных энергетических установках не

нашли. За рубежом, особенно в Англии, они применяются достаточно широко. Известным поставщиком таких насосов является фирма «Хайворд Тайлер».

Из-за отсутствия статорной перегородки такие насосы имеют больший КПД, чем насосы с сухим статором. Вместе с тем статор электродвигателя должен выполняться с применением специальных материалов; железо статора должно быть нержавеющим или иметь антикоррозионное покрытие, обмотка иметь водостойкую изоляцию, вводы тока быть прочноплотными.

«Слабым звеном» в этих насосах следует признать водостойкую изоляцию. Она имеет сравнительно низкую теплостойкость, в связи с чем особенно важно обеспечить надежное охлаждение насоса при всех режимах его работы на установке (включая режимы стоянки в «горячем» резерве и полного обесточивания установки) .

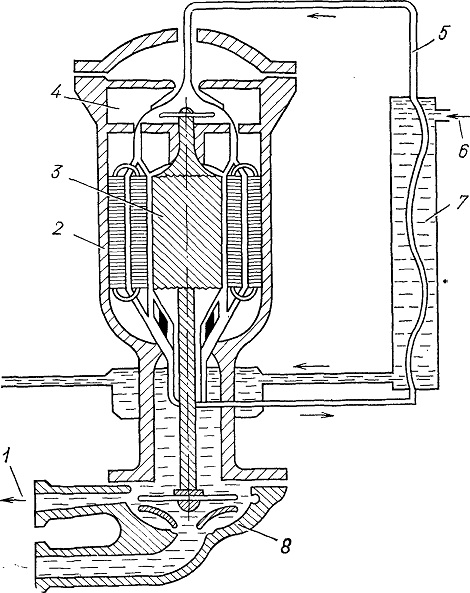

Рис. 4.2. Схема бессальникового насоса с мокрым статором:
1 — напорный патрубок; 2 — корпус; 3 — ротор; 4 — камера автономного контура; 5 — трубопровод автономного контура; 6 —
подача охлаждающей воды; 7 — холодильник; 8 — гидрокамера
