ГЛАВА 3
РЕАКТОРЫ АТОМНЫХ ЭЛЕКТРОСТАНЦИЙ
3.1.
Конструкции водо-водяных энергетических реакторов АЭС
Более 80 % установленных мощностей мировой ядерной энергетики
вырабатывается водо-водяными энергетическими реакторами (табл. 3.1). За
25 лет своего развития водо-водяные реакторы прошли сложный путь от
экспериментальных малой мощности <100 МВт (эл.) до реакторов
электрической мощностью 1200— 1300 МВт. В настоящее время АЭС с
водо-водяными реакторами вступили в стадию широкой стандартизации, что
позволит снизить стоимость производства электроэнергии, повысить
надежность, работы, сократить сроки строительства, а также делает
возможным серийное изготовление оборудования и способствует развитию
ядерной энергетики в целом.
В течение всего периода развития ВВЭР сохраняется тенденция к увеличению
их единичной мощности. Хотя на данном этапе, по оценкам зарубежных
специалистов, дальнейший рост единичной электрической мощности реактора
свыше 1300 МВт считается экономически неоправданным, полагают, что
оптимальная мощность блока составляет 1000—1100 МВт. В то же время как у
нас в стране, так и за рубежом разрабатываются проекты ВВЭР с единичной
мощностьк) свыше 1500 МВт и выше, время реализации этих проектов будет
зависеть от темпов развития и совершенствования ядерной энергетики.
Большое внимание уделяется АЭС малой и средней мощности, на которых
целесообразно базировать ядерную энергетику для отдаленных районов, и
использованию ВВЭР в системе теплофикации.
(Реактор) ВВЭР (рис. 3.1) является реактором корпусного типа с водой под
давлением, которая выполняет функцию теплоносителя и замедлителя. Корпус
реактора представляет собой вертикальный цилиндрический сосуд высокого
давления с крышкой, имеющей разъем с уплотнением и патрубки для входа и
выхода теплоносителя. Внутри корпуса закрепляется шахта, являющаяся
опорой для активном зоны и часто
внутрикорпусных устройств и служащая для организации
внутренних потоков теплоносителя. Активная зона набирается из шестигранных
или (в зарубежных конструкциях) квадратных тепловыделяющих сборок.
Сверху на активную зону устанавливается блок защитных труб,
дистанционирующий кассеты в плане и предотвращающий их всплытие и
вибрацию. На фланец корпуса устанавливается верхний блок с приводами
СУЗ, обеспечивающий уплотнение главного разъема. Регулирование реактора
осуществляется перемещаемыми регулирующими органами, и как правило,
жидким поглотителем.
Теплоноситель поступает в реактор через входные патрубки корпуса,
проходит вниз по кольцевому зазору между шахтой и корпусом, затем через
отверстия в опорной конструкции шахты поднимается вверх по
тепловыделяющим сборкам. Нагретый теплоноситель выходит из головок ТВС в
межтрубное пространство блока защитных труб и через перфорированную
обечайку блока и шахты отводится выходными патрубками из реактора.

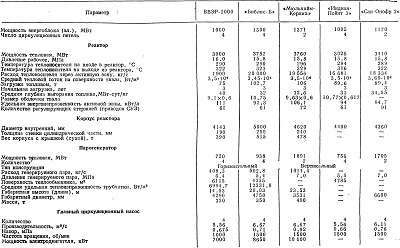

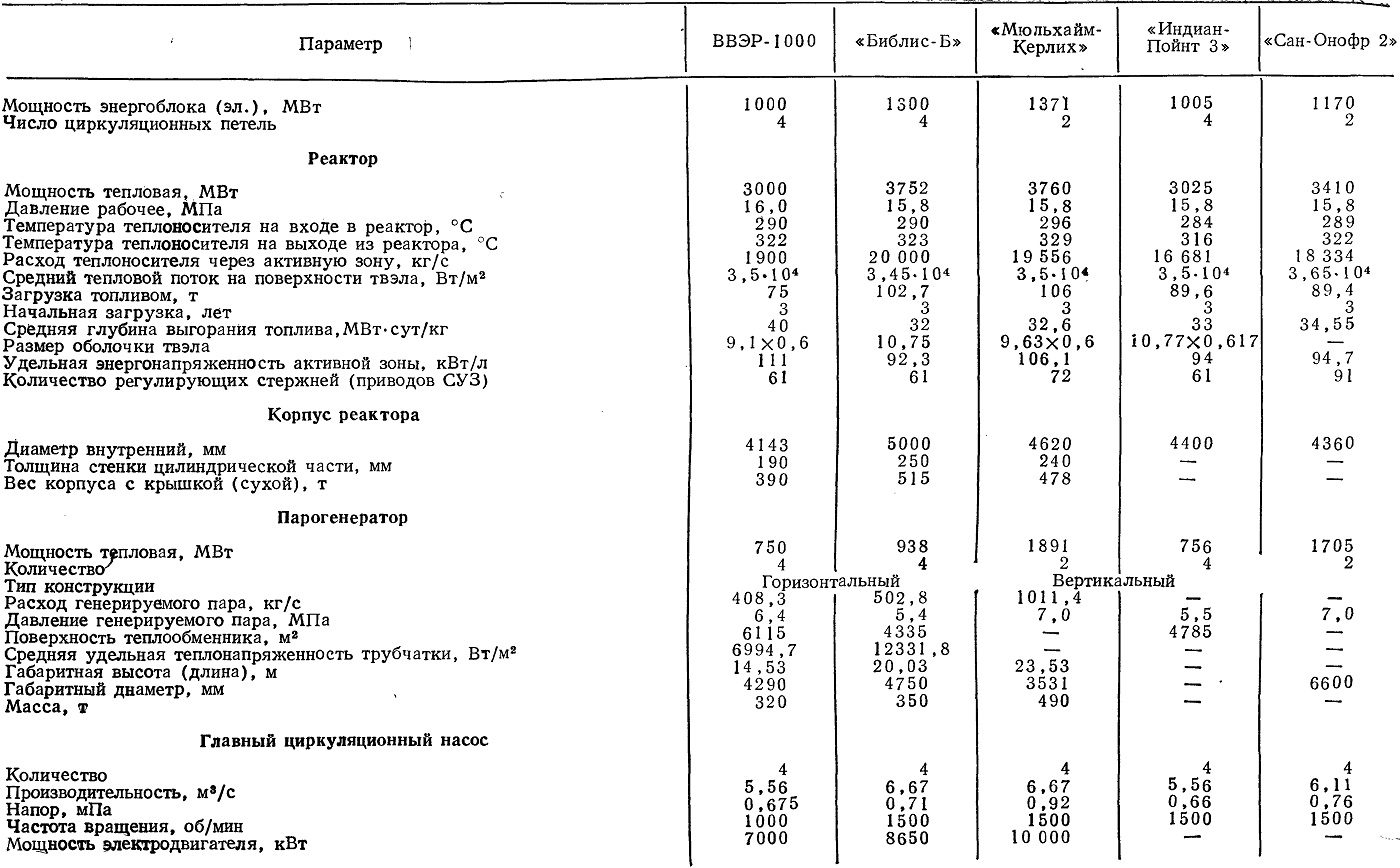

Таблица 3.1. Основные xapaктеристики установок с реакторами типа ВВЭР
