Если включенный в сеть прибор не работает, несмотря на то что в розетке есть
ток (включение вилки вызывает свечение лампы), и если, кроме того, известно,
что сам прибор (лампа, электроутюг и т. п.) находится в полном порядке, то
это значит, что в проводах, находящихся внутри резиновой оболочки, произошел
обрыв. Это легко проверить вручную, проводя пальцами по всей длине оболочки
для обнаружения места обрыва. После отсоединения провода от сети следует
ножницами или острым ножом разрезать оболочку в месте, где обнаружен обрыв
провода. Этим же ножом необходимо зачистить провод на длине около 20—25 мм с
обоих концов, соединить концы и тщательно обмотать изоляционной лентой.
Способ соединения проводов зависит от их типа. Это может быть, например,
толстый провод или
свитый из тонких проволочек меди, стали, алюминия, никеля, хромо-никелевого
сплава и т. п.
В последнее время все чаще применяются двухжильные провода в оболочке из
синтетических материалов (рис. 5). Способ соединения проводов, имеющих форму
одной толстой жилы, состоит в следующем:
О на концах соединяемых проводов острым ножом удаляют оболочку на длине
20—25 мм и производят зачистку оголенных концов мелкозернистой наждачной
бумагой;
О соединяемые провода плотно скручивают друг с другом, как показано на рис.
6;
О место соединения плотно обматывают изоляционной лентой.
Способ соединения проводки, составленной из нескольких десятков тонких
проволочек, таков:
♦ на конце соединяемого провода острым ножом удаляют оболочку на длине 20—25
мм, место соединения очищают чернильной резинкой. Если проволочки покрыты
специальной эмалью, их промывают ваткой, смоченной в ацетоне; при отсутствии
ацетона можно применить спирт, который вливают в заранее приготовленный
металлический сосуд и поджигают, а концы провода быстрым движением через
пламя погружают в спирт и немедленно вынимают;
♦ если проволочки блестят и отделяются друг от друга, то пальцами их
скручивают, а затем спаивают;
♦ нагретым концом паяльника провод подогревают снизу, а сверху (после
нагрева) прикладывают оловянный прут; когда олово равномерно расплавится,
прут и паяльник убирают; пальцами проверяют качество соединения, после чего
место соединения обматывают изоляционной лентой (рис. 7).
На рис. 8, а показан способ соединения двухжильной проводки, а на рис. 8, б
способ такого соединения под углом. При подключении многожильного провода к
клемме (например, к болтику стержня вилки) необходимо предварительно

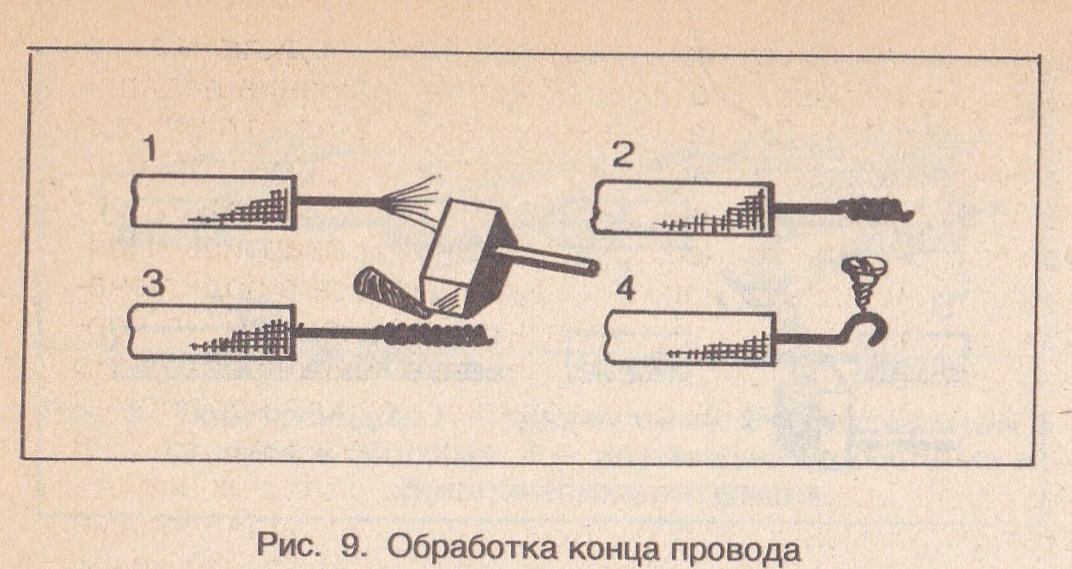

пропаять его оголенный конец. Последовательность действий показана на рис.
9.
Концы проводов зачищают, слегка скручивают и пропаивают. Полученный конец
выгибают в виде петли и привинчивают к вилке или другому устройству.
Однако не все провода можно хорошо соединять пайкой. Лучше других
соединяются провода медные, латунные, никелевые, хуже — стальные, в то же
время совсем нельзя соединять пайкой алюминиевые провода.

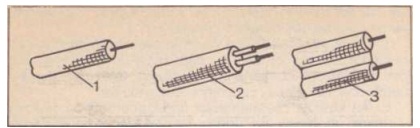

Рис. 5. Типы проводов: 7—одножильный; 2 — двухжильный в резиновой оболочке;
3 — двухжильный в оболочке из синтетического материала

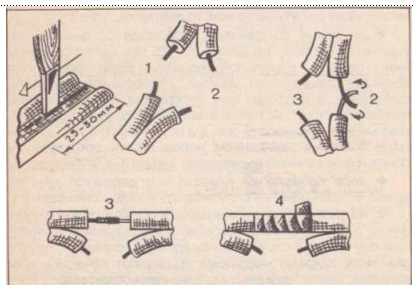

Рис. 6. Последовательность действий при соединении двухжильных проводов

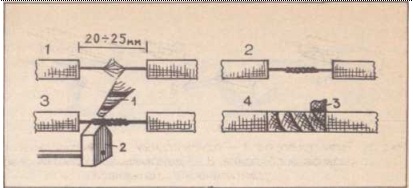

Рис. 7. Способ соединения одножильного провода: 1 — припой; 2 — паяльник; 3
— изоляционная лента

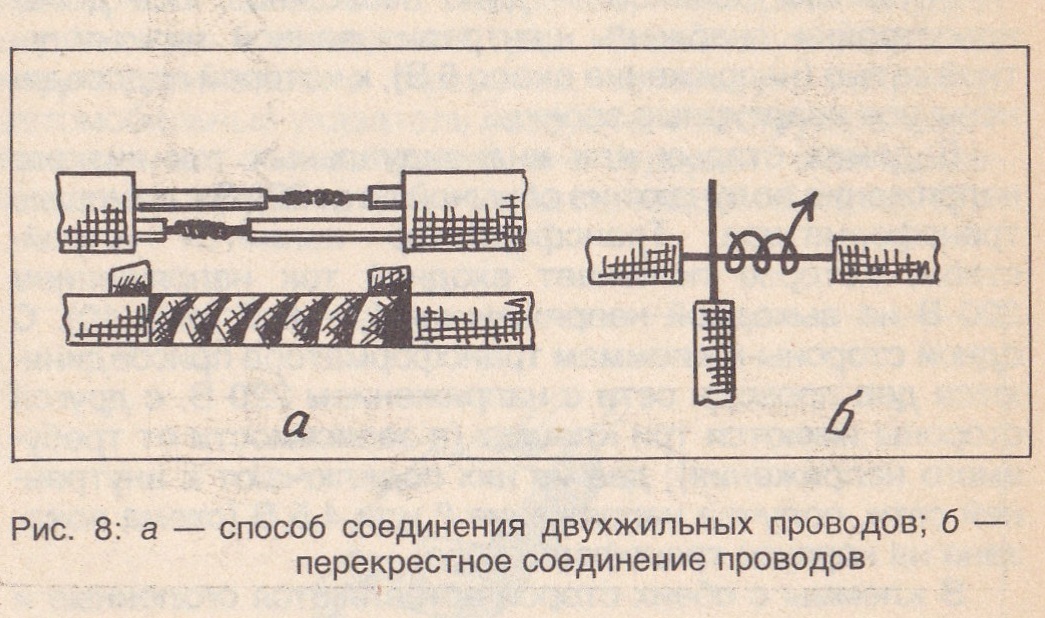

Рис. 8: а — способ соединения двухжильных проводов; б — перекрестное
соединение проводов
