Повреждения в усилительных каскадах

Повреждения в усилительных каскадах.

Наиболее частым повреждением в усилительных каскадах является непрохождение сигнала, т. е. отсутствие сигнала на выходе каскада при наличии сигнала на входе.

Для того чтобы исключить ошибку в оценке неисправности данного каскада, необходимо отключить выход усилителя от тракта и нагрузить на активное сопротивление. Величина этого сопротивления должна быть равна входному сопротивлению следующего за данным указателем каскада. На вход усилителя подается сигнал рабочей частоты от измерительного генератора с нормальным (по паспорту) уровнем. При проверке усилителя, рассчитанного на полосу частот, устанавливается средняя частота полосы. В том случае, когда сигнал на выходе отсутствует или слишком мал, данный усилитель неисправен.

Нахождение неисправности начинают с внешнего осмотра, при котором можно выявить некачественные пайки, замыкание выводов элементов между собой и на корпус, обуглившиеся или подгоревшие сопротивления, оплавившиеся диоды и т. п.

Если во время внешнего осмотра повреждение выявить не удалось, производят проверку режима работы ламповых или полупроводниковых узлов. В ламповых каскадах проверяется напряжение накала, смещения на сетке, напряжение на аноде, а для пентодов или тетродов напряжение на экранной сетке. Все указанные напряжения измеряются относительно корпуса (шасси) и сравниваются с паспортными данными. Измеряется также катодный ток ламп. При наличии сопротивления автоматического смещения в катоде RK измеряется падение напряжения на этом сопротивлении UK и ток определяется по выражению

Iк=Uк/Rк

Если при нормальных напряжениях на всех электродах ток лампы мал или отсутствует, значит, лампа потеряла эмиссию и должна быть заменена. В каскадах, выполненных с применением полупроводниковых триодов, проверяется напряжение на базе, эмиттере и коллекторе относительно шасси. При пробое перехода эмиттер-коллектор напряжения на указанных электродах

равны. При соответствии всех напряжений паспортным данным необходимо проверить параметры полупроводникового триода: коэффициент усиления по току в схеме с общим эмиттером и обратный ток коллектора. Указанную проверку осуществляют с помощью испытателя полупроводниковых триодов, например типа ИПТ-1. При отсутствии указанного прибора заменяют триод в усилителе новым, заведомо исправным. В обоих случаях триод
выпаивают из схемы. При работе с полупроводниковыми приборами необходимо соблюдать определенные правила: запрещается укорачивать выводы полупроводниковых триодов при их монтаже в электрическую схему. Пайку полупроводниковых приборов производят с осторожностью, избегая их перегрева. Запрещается приближать паяльник близко к корпусу триода. Выводы триода между паяльником и корпусом прибора должны быть зажаты припайке плоскогубцами или пинцетом. Вывод базы полупроводниковых триодов при отключении триода из схемы отпаивается последним. При включении триода в схему вывод базы наоборот, припаивается первым.

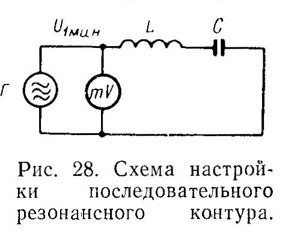

Неисправность в избирательных усилителях может возникнуть за счет расстройки колебательных контуров или фильтров, включенных в схемы каскадов, поэтому, если коэффициент усиления такого усилителя значительно уменьшился, следует проверить частоту настройки контуров или снять частотную характеристику рабочего затухания фильтров. Параллельные контуры проверяются по схеме рис. 9. Измеряя частоту генератора, находят минимум напряжения U2 на сопротивлении R2, который должен быть на частоте настройки контура. Величину сопротивления R2 выбирают равной 10—100 ом, как при проверке заградителей, таким образом, чтобы был удобный отсчет на шкале милливольтметра. Сопротивление R1 величиной 1 — 10 ком служит для ослабления влияния гармоник. Настройку последовательного контура LC проверяют согласно схеме рис. 28. Изменяя частоту генератора Г, находят минимум напряжения Uмин по ламповому вольтметру, подключенному на выходе генератора, соответствующий резонансной частоте. Если минимум выражен слабо, следует использовать более высокоомный выход генератора.

Проверку избирательности резонансных контуров, включенных в анодные цепи электронных ламп или в цепь коллектора полупроводниковых приборов, необходимо производить при включенном усилительном каскаде, так как межэлектродные емкости могут существенно изменить частоту настройки. Избирательность проверяют так же, как приемники вызова.

Причинами ухудшения избирательности усилителей являются: ухудшение добротности катушек индуктивности из-за их плохой пропитки, изменение величины индуктивности катушек с сердечниками из ферромагнитных материалов, изменение со временем емкостей конденсаторов контуров и т. п.

Повреждением является и самовозбуждение усилительных каскадов. Внешним признаком самовозбуждения является появление сигнала на выходе усилителя при отсутствии сигнала на его входе. Самовозбуждение возникает при наличии положительной обратной связи между выходом и входом усилителя. Из-за некачественного монтажа или его нарушения обратная связь может резко возрасти и каскад начнет генерировать паразитные колебания. Причиной самовозбуждения могут быть также слишком большой коэффициент усиления лампы или полупроводникового триода (обратная связь через межэлектродные емкости), обрыв заземляющего проводника, нарушение экранировки катушек индуктивности. Усилитель может возбуждаться как на рабочих частотах, так и в широкой полосе частот. Самовозбуждение обнаруживается по наличию показания вольтметра (или с помощью осциллографа), подключенного к выходу каскада, при отсутствии сигнала на входе.

Для устранения самовозбуждения необходимо либо уменьшить величину обратной связи, упорядочив монтаж и улучшив экранировку, или снизить усиление каскада. В многокаскадных усилителях на полупроводниковых приборах снижение усиления достигается введением между каскадами последовательных сопротивлений. В схеме с заземленным эмиттером снижение усиления можно осуществить за счет отрицательной обратной связи, включив между коллектором н эмиттером сопротивление величиной 10—100 ком. Особенность усилителей на полупроводниковых триодах заключается в том, что при отсутствии сигнала самовозбуждение может не наблюдаться, возникая лишь при подаче на вход значительного по величине сигнала. Причина этого явления заключается в изменении параметров полупроводниковых триодов в зависимости от величины подаваемого на них сигнала. Убедиться в наличии такого самовозбуждения можно, подав на вход усилителя номинальный по амплитуде сигнал и затем, плавно снижая его величину, наблюдать за характером изменения выходного сигнала. Если каскад самовозбуждается, то уменьшение входного сигнала почти до нуля не вызывает заметного уменьшения выходного напряжения и, наоборот, при медленном увеличении входного сигнала в некоторый момент выходное напряжение увеличивается скачком и далее уже не растет. Устраняется такое самовозбуждение теми же методами, что и в ламповых схемах.
