Неисправности в трактах передачи и приема аппаратуры связи.

Наиболее характерными внешними признаками неисправности аппаратуры высокочастотной связи являются отсутствие сигнала готовности при снятии абонентом микротелефонной трубки, непрохождение вызова в одном или в обоих направлениях, отсутствие слышимости или плохая разборчивость речи (вызов проходит), нарушение работы устройств телемеханики при нормальной работе телефонного канала в комбинированной аппаратуре. В случаях, когда одновременно с нарушением работы телефонного канала не проходит вызов, а также при самовозбуждении канала, причина неисправности может находиться в высокочастотном тракте, поэтому нужно вначале предварительно проверить аппаратуру и исправность высокочастотного тракта, измерив приходящие уровни сигналов от противоположного полукомплекта.


При отсутствии сигнала готовности прежде всего проверяют наличие питания и исправность разговбрных приборов путем продувания микрофона. Если при продувании характерный шорох отсутствует, проверяют исправность телефонного аппарата (возможен обрыв в шнуре), а затем абонентского шлейфа. При подключении вольтметра постоянного тока к отключенным от телефонного аппарата или коммутатора проводам абонентского шлейфа стрелка прибора должна показать напряжение питания автоматики аппаратуры обычно 24— 60 в, а при включении в шлейф миллиамперметра через него должен протекать ток абонентского реле около 20—• 40 ма. Если на проводах абонентского шлейфа нет тока (трубка с рычага снята) и напряжения, нужно подключить телефонный аппарат непосредственно к абонентским зажимам полукомплекта. Появление сигнала готовности при снятии трубки свидетельствует о неисправности абонентского шлейфа, которая легко может быть обнаружена прозвонкой шлейфа с помощью омметра. Такую проверку можно произвести микротелефонной трубкой с последовательно соединенными микрофоном и телефоном.

Проверку аппаратуры производят тогда, когда отсутствуют сигнал готовности и продувание, проверенные на зажимах полукомплекта, а также когда нет сигнала готовности при проверке автоматики с аппарата механика или от переговорно-вызывного устройства полукомплекта. Проверяют положение абонентского реле. Если при снятой трубке реле не срабатывает или якорь притянут при повешенной трубке (абонентский шлейф отключен), неисправность находится в цепях питания абонентского реле — обрыв цепи или замыкание на корпус.

Отсутствие готовности может вызываться также блокировкой автоматики либо по ложной цепи, либо от приходящих с линии сигнала или помехи. В первом случае повреждение устраняют кратковременным отключением аппаратуры от линии и выяснением причины появления мешающего сигнала.

В некоторых типах аппаратуры, например АРС-64, сигнал готовности абоненту контролируемого полукомплекта поступает с противоположного конца, т. е. с диспетчерского полукомплекта при поступлении на вход последнего контрольной частоты. В этом случае повреждение, которое может находиться в любом элементе канала, выявляется расчленением канала на составные элементы и определением их исправности.

Непрохождение вызова абонента. При снятии микротелефонной трубки сигнал готовности имеется, однако после набора номера нет сигнала прохождения вызова и ответа от абонента противоположного полукомплекта. Определение неисправности в этом случае начинается с проверки своего полукомплекта. При снятии микротелефонной трубки в линию должна быть послана вызывная частота, а для системы вызова по несущей (контрольной)—несущая частота. Во время работы номеронабирателя вызывная частота должна прерываться (манипулироваться), что проверяется с помощью осциллографа или лампового вольтметра, подключен, подключенных к выходу аппаратуры, отключенной от линии и нагруженной на сопротивление 100 ом.

Отсутствие вызывной частоты или ее манипуляции свидетельствуют о загрязнении контактов или нарушении регулировки импульсных реле (обычно абонентского реле). После проверки исправности тракта передачи определяют исправность приемного тракта. Если не удается связаться с противоположным пунктом по резервному каналу или персонал связи там отсутствует, следует проверить работу своей автоматики при входящем соединении, послав путем ручной манипуляции вызов на аппарат механика или на звонок переговорно-вызывного устройства аппаратуры. Последовательность операций при входящем соединении приводится в описании действия автоматики, имеющемся в заводской документации поста.

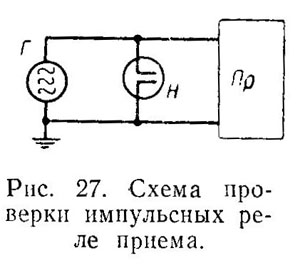

При неисправности цепей автоматики проверяют приемник вызова путем подачи на вход полукомплекта вызывной частоты от измерительного генератора. Величина напряжения вызывного сигнала должна соответствовать диаграмме уровней. Проверку работы импульсного реле приема можно сделать по схеме рис. 27, шунтируя вызывную частоту от измерительного генератора замыкающим контактом номеронабирателя Н.

Если на противоположном конце имеется работник связи, то он должен последовательно выполнить те же операции по проверке автоматики своего полукомплекта, отключив его от линии и нагрузив на сопротивление 100 ом.

В случае исправности передающего вызывного тракта нужно проверить тракт приема от вызывного сигнала противоположного полукомплекта. Для этого нужно установить с ним телефонную связь по каналу Министерства связи или по служебному резервному каналу. Совместная проверка осуществляется согласованно вначале в одну сторону, а затем в другую. При наборе номера на передающем конце проверяется работа реле автоматики на приемном полукомплекте. При отсутствии на противоположном конце обслуживающего персонала связи необходимо убедиться в исправности элементов присоединения на открытой части подстанции и лишь после проверки выехать в пункт установки другого полукомплекта. На контролируемых подстанциях с постоянным дежурством или дежурством на дому дежурный персонал должен иметь инструкцию по выявлению и устранению простейших повреждений: замену перегоревшего предохранителя, пропадание напряжения питания, обрыв шнура микротелефонной трубки и т. д. При периодическом непрохождении вызова (частые сбои) и исправном телефонном канале вначале проверяют каналы вызова, а затем работу автоматики. В этих случаях для выявления неустойчиво работающего элемента рекомендуется отключить стабилизатор напряжения и снижать ступенями по 5% напряжение питания на аппаратуре (поочередно на каждой стойке) до тех пор, пока не начнутся сбои автоматики. Установив причину непрохождения вызова вначале в одну, а затем в другую сторону, можно определить неисправный или неустойчиво работающий элемент.

Отсутствие слышимости при нормальной работе системы вызова может быть вызвано неисправностями узлов низкой частоты передатчика и приемника. Если слышимость отсутствует в обоих направлениях передачи, то вероятнее всего, что повреждение находится в двухпроводных цепях автоматики от дифференциальной системы до абонентских зажимов. Возможно повреждение контактов реле, включенных в разговорный тракт последовательно. Исправность передатчика аппаратуры наиболее просто можно проверить, подключив к его выходу осциллограф. При продувании микрофона при системе AM ДБП на экране осциллографа должна быть видна модуляция (см. рис. 4), а при системе ОБП — боковые частоты. Если модуляция или боковые частоты не возникают, то передатчик неисправен. Для его проверки на абонентские зажимы пли вход дифференциальной системы подают сигнал от звукового генератора с частотой 800 гц уровнем 0 неп и проверяют диаграмму напряжений в контрольных точках. Отсутствие сигнала на выходе блока или резкое уменьшение его величины по сравнению с паспортными данными при нормальном значении входного напряжения свидетельствует о неисправности этого блока.

Проверку приемника удобнее всего производить от передатчика противоположного полукомплекта, с которого подается в линию вначале контрольная частота, а затем дополнительно сигнал боковой частоты (800 гц, 0 неп).

На приемной стороне разблокируется тракт приема и с помощью указателя уровня или лампового вольтметра снимается диаграмма уровней соответственно по контрольной частоте и по сигналу. Диаграмма уровней по сигналу снимается только в разговорном тракте. Полученная диаграмма уровней сличается с паспортной и выявляется поврежденный блок.

В некоторых случаях возникают затруднения при измерении малых уровней сигнала, в особенности, когда аппаратура установлена на подстанциях, где имеются большие электромагнитные поля, вызывающие наводки токов промышленной частоты и ее гармоник на измерительные схемы. В таких случаях проверку трактов целесообразно осуществлять поблочно, подавая на вход каждого блока сигнал соответствующей частоты от измерительного генератора и измеряя выходное напряжение в точках, где уровни сигнала достаточно велики. При неисправности блока напряжение на его выходе отсутствует или значительно меньше нормального, указанного в паспорте. Входное напряжение сигнала от генератора следует также устанавливать равными паспортному значению.

Искажения телефонного разговора могут происходить по ряду причин: самовозбуждение канала, расхождение частот, неправильная регулировка ограничителя амплитуды, нарушение режима усилительных каскадов и преобразователей частоты, расстройка фильтров. При возникновении искажения необходимо поочередно выключить одно из направлений передачи. Если в каждом направлении при выключенном противоположном направлении телефонный разговор проходит нормально, искажения вызываются самовозбуждением канала, называемым иногда зуммированием. Самовозбуждение может иметь место из-за малой величины остаточного затухания канала в одном или в обоих направлениях передачи или разбалансировки дифференциальной системы. При неудовлетворительной частотной характеристике остаточного затухания самовозбуждение может происходить на тех частотах, на которых остаточное затухание значительно меньше остаточного затухания на частоте 800 гц. Причинами уменьшения остаточного затухания могут быть неисправности АРУ, нарушения соотношения напряжений сигнала и контрольной частоты из-за изменения положения рукояток регуляторов усиления вследствие вибрации или от случайных прикосновений.

Для устранения самовозбуждения, вызванного уменьшением остаточного затухания канала, следует вначале устранить причину, вызвавшую это изменение, и лишь потом вновь отрегулировать остаточное затухание.

Если при выключении обратного направления передачи искажения остаются, то причиной их может быть расхождение частот генераторов несущих двух полукомплектов. В тех типах аппаратуры связи, где в качестве несущей второго демодулятора используется выделенная приемником контрольная частота (АРС-64, МК-60), при значительном расхождении частот происходит уменьшение уровня несущей в диагонали второго демодулятора при одновременном увеличении уровня сигнала на его входе. Указанное явление может явиться причиной появления искажений. Обнаружить расхождение частот можно, измерив контрольную частоту после фильтра, выделяющего ее из общего телефонного тракта. В аппаратуре АРС-64 и МК-60 контрольная частота должна равняться 9,0 кгц. При отсутствии генератора с достаточной точностью установки частоты определяется расстройка контрольной частоты относительно средней частоты

полосы пропускания фильтра выделения. Допускается расстройка не свыше 0,1%.

Искажения телефонного канала только в одном направлении передачи вызываются обычно нарушением режима какого-либо блока передатчика или приемника этого направления. Для проверки передатчика посредством осциллографа снимают амплитудную модуляционную характеристику. Если амплитудная характеристика в норме и форма модулированного сигнала (или сигнала боковой) правильная, переходят к проверке приемника, проверяя диаграмму уровней и одновременно определяя форму сигнала с помощью осциллографа.

Одной из причин, которая может вызывать искажения сигнала в передатчике, является самовозбуждение или паразитная генерация усилителей. Генерировать могут как отдельные усилительные каскады, так и весь усилитель в целом. Самовозбуждение может охватывать и несколько блоков. При самовозбуждении выходного усилителя на линейных выводах аппаратуры видны колебания, которые не исчезают при отсутствии сигналов на входе передатчика. Однако при самовозбуждении промежуточного усилителя паразитные колебания могут быть не пропущены полосовым фильтром и отсутствовать на выходе передатчика. В этом случае неисправность обнаруживают при снятии амплитудной характеристики передатчика, которая будет нелинейна. Генерирующий усилитель выявляют с помощью осциллографа, подключаемого к различным участкам тракта. Наличие сигнала на выходе усилителя при отсутствии сигнала на входе свидетельствует о самовозбуждении данного каскада.

Методика устранения самовозбуждений в усилителях описана ниже. Искажения в передатчике могут возникнуть и по другим причинам: неправильный выбор напряжения смещения на сетках ламп модуляторного каскада (при модуляции несущая изменяется в одну сторону) ;

При неправильной регулировке ограничителя амплитуды в мощном усилителе во время телефонного разговора может подавляться контрольная частота, что воспринимается в телефоне на противоположном полукомплекте в виде резкого щелчка. Этот вид неисправности выявляется при снятии амплитудной характеристики передатчика с включенным ограничителем.

Искажения в приемнике могут быть вызваны теми же неисправностями, что и в передатчике. Для обнаружения неисправности на вход приемника (AM ДБП) подают модулированную частоту от измерительного генератора, равную рабочей частоте приема. Напряжение устанавливают равным чувствительности и снимают диаграмму уровней, одновременно проверяя форму сигнала на экране осциллографа. Если искажения сигнала не удается обнаружить, увеличивают напряжение сигнала в 10—20 раз и снова проверяют тракт приема с помощью осциллографа и измеряют диаграмму уровней. Если обнаружится ограничение сигнала в каком-либо каскаде, то неисправна система АРУ. Для проверки АРУ нужно отсоединить цепь подачи постоянного смещения на регулируемый элемент и проверить его (термисторы, диоды, лампы с переменной крутизной). При исправности регулируемого элемента нужно снять амплитудную характеристику тракта усиления системы АРУ. Для этого ступенями изменяют входное напряжение сигнала и измеряют постоянное напряжение на выходе усилителя постоянного тока, нагруженного на активное сопротивление, равное сопротивлению регулируемого элемента в исходном состоянии (при отсутствии на нем смещения). Амплитудная характеристика должна быть линейной в пределах измерения уровня сигнала, соответствующего рабочей области АРУ. При неисправности в тракте АРУ характерен загиб амплитудной характеристики.

Проверка исправности делителей АРУ на диодах или ламп с переменной крутизной осуществляется подачей на них постоянного напряжения прямой и обратной полярности от постороннего источника и измерения затухания сигнала между входом и выходом делителя. В зависимости от полярности приложенного напряжения затухание (усиление) должно резко изменяться.

Причиной искажения телефонного разговора может также явиться неисправный телефонный аппарат. Поэтому, как и в случае определения причины непрохождения вызова, следует проверить работу канала с другого, заведомо исправного телефонного аппарата.
