Проверка приемника состоит в измерении режима электронных ламп или полупроводниковых приборов, проверки соответствия диаграммы уровней по контрольной частоте и сигналу, снятии характеристик избирательности приемного фильтра, действия АРУ и проверке каналов вызова. Режим электронных ламп и полупроводниковых приборов проверяется так же, как в передатчике, прибором типа ТТ-1 или другим.

Для проверки диаграммы напряжения приемника ДБП собирается схема, показанная на рис. 21. Затухание магазина затухания М3 устанавливается равным 5 неп. Определяется чувствительность приемника UMan-Для этого частоту генератора устанавливают равной несущей частоте, затем, плавно увеличивая напряжение генератора, следят за показанием лампового вольтметра постоянного тока UR, подключенного параллельно нагрузке детектора или миллиамперметра, включенного в анодную цепь лампы детектора. Напряжение Е7Д или ток вначале плавно возрастает, а при начале работы АРУ возрастает замедленно.

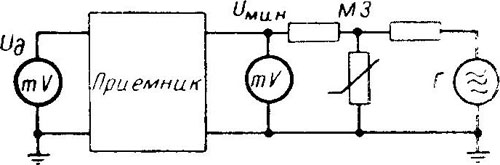

Рис. 21. Схема для проверки диаграммы напряжений приемника системы ДБП.

Установив напряжение генератора, соответствующим началу работы автоматической регулировки усиления (АРУ), измеряют диаграмму напряжения, сличая ее с паспортной.

Для проверки АРУ снимают характеристику системы АРУ по схеме рис. 21. Изменяя затухание с помощью магазина от 5 до 0 неп, записывают показание лампового вольтметра, включенного на выходе усилителя высокой частоты.

Характеристика системы АРУ показывает зависимость напряжения несущей частоты на выходе усилителя высокой частоты от величины напряжения несущей частоты на входе приемника.

Изменение крутизны регулирования в точке U\ на рис. 22 объясняется задержкой — постоянным напряжением, поданным на регулируемый элемент АРУ со знаком, обратным управляющему напряжению.

Диаграмму напряжений приемника ОБП снимают на контрольной частоте аналогично диаграмме приемника ДБП по схеме рис. 21. Перед подачей сигнала сверяют частоты генераторов несущих частот демодуляторов, измеряют напряжения несущих частот в диагонали и остаток несущей частоты на выходе демодуляторов.

Проверку тракта низкой частоты можно производить, используя передатчик противоположного полукомплекта или звуковой генератор, подключаемый к выходу второго демодулятора. Напряжение звукового генератора устанавливают по паспортной диаграмме уровней.

Измеряется сигнал от входа усилителя до абонентских зажимов, нагруженных на 600 ом. Усилитель низкой частоты (УНЧ) должен давать максимальное линейное напряжение на абонентских зажимах не менее 0,5 в.

При установке нормального остаточного затухания в канале (0,8 неп) ручка регулятора усиления должна находиться примерно в среднем положении, чтобы имелся запас регулировки в обе стороны.

После проверки УНЧ приступают к балансировке дифференциальной системы. Звуковой генератор остается подключенным к входу УНЧ. Измеряется напряжение сигнала £Л на частоте 800 гц на абонентских зажимах,, нагруженных на сопротивление 600 ом, затем ламповый вольтметр переключают на выход дифференциальной системы в сторону передачи и измеряют напряжение U2. Вращением ручки переменного сопротивления балансного контура уменьшают напряжение U2 до минимума. Ручка сопротивления не должна доходить до упора. При ее. вращении в обе стороны от положения, соответствующего минимуму напряжения U2Mин. напряжение небаланса должно возрастать. Отношение U\/U2МИп должно быть не менее 50—100. Проверив баланс на активном сопротивлении 600 ом, отключают его и подсоединяют к аппаратуре абонентскую линию. Вращением ручки переменного сопротивления вновь добиваются U'2мин. Отношение Ui/U'2m\n должно равняться не менее 15—20.

Если проверку приемника производят от сигнала,, передаваемого с противоположного полукомплекта, то для снятия диаграммы уровней необходимо установить на выходе фильтра приема напряжение сигнала, равное номинальному. При отсутствии регулятора чувствительности установку напряжения производят посредством магазина затухания, включенного между кабелем и аппаратурой.

Проверка автоматики выполняется согласно программе ежемесячной проверки. Дополнительные работы заключаются в проверке и регулировке каналов вызова, поляризованных реле, шагового искателя, а также в испытании работы автоматики при изменении питающего напряжения, скорости движения номеронабирателя и затухания линии.

Проверяя каналы вызова, использующего тональные частоты, измеряют частоту настройки приемника вызова и снимают характеристику его избирательности, сверяют вызывную частоту с частотой настройки приемника вызова, проверяют поляризованные реле и определяют искажения импульсов набора при их прохождении по каналу.


Для проверки искажения импульсов в вызывном тракте частоту генератора устанавливают равной 12 гц, добиваются равенства импульсов и пауз и подают их на выход генератора вызова или подключают вместо пульсирующих контактов реле манипуляции несущей или контрольной частоты. Проверяют импульсы на выходе передатчика и на приемном конце на контактах приемного реле.


Искажения проверяют при введении в канал дополнительного затухания и изменения напряжения питания аппаратуры, если последняя не снабжена стабилизатором напряжения.

Допустимая величина искажений в каналах вызова 5-ю%:

Если искажения импульсов оказываются велики, проверяют блок, в котором они возникают, последовательно переключая измерительные концы осциллографа по направлению к входу приемника вызова. Причиной искажений импульсов в передатчике может быть срыв колебаний вызывного генератора, а в приемнике — сдвиг частоты генератора вызова относительно частоты настройки приемника вызова, слишком узкая полоса пропускания фильтра приемника вызова, неправильная регулировка импульсного реле, наличие в импульсных цепях элементов, имеющих большие реактивности: дроссель с железным сердечником, электролитические конденсаторы.

Шаговый искатель при ежегодной проверке требует обычной регулировки. Необходимо обратить внимание на правильность установки щеток на ламелях. Конец щетки должен находиться на расстоянии, равном примерно '/з ширины ламели от ее края. Проверяются четкость хода якоря искателя при нажатии на якорь и возврате якоря под действием пружины, равенство контактных давлений каждой половины щетки искателя на ламель, надежность работы головного и пульсирующего контактов искателя. Ниже даны некоторые регулировочные параметры шагового искателя ШИ-11:

допустимый обратный ход щеток..........................0,2 мм

давление движущей собачки на зуб храпового колеса . . . 50—90 Г

давление стопорной собачки на зуб храпового колеса . . . 10—20

давление щеток на ламели и токоподводы........ 20—50 Г

давление самопрерывающегося контакта..................30—50 Г

начальное натяжение пружины якоря....................90—160 Г

Испытания автоматики при изменении напряжения питания, затухания линии и скорости номеронабирателя производят для проверки регулировки приборов и выявления наиболее неустойчивых элементов, которые в нормальном режиме не вызывают нарушений работы.

Правильно налаженная и отрегулированная автоматика должна работать при колебании питающего напряжения +5-Н —10%, скорости номеронабирателя от 8 до 12 имп/сек, а также при изменении затухания в пределах работы системы АРУ.

Проверка блоков телемеханики в аппаратуре МК-60 и АРС-64 производится согласно заводской инструкции по включению и эксплуатации и описана в специальной литературе.
