Измерение рабочего затухания и входного сопротивления фильтров присоединения производится только при ухудшении свойств высокочастотного тракта.




Плановая ревизия высокочастотных заградителей
согласно Правилам технической эксплуатации электрических станций и сетей проводится 1 раз в 3 года. Ревизию заградителей целесообразно приурочить к профилактическим испытаниям аппаратов распределительных устройств (конденсаторов связи, трансформаторов напряжения, заземляющих ножей и т. д.), проводимых также 1 раз в 3 года.


Ревизия заградителей содержит внешний осмотр, измерение сопротивления изоляции, испытание прочности изоляции, измерение пробивного напряжена разрядника и проверку полного сопротивления в полосе рабочих частот. При внешнем осмотре проверяется механическая исправность силовой катушки, надежность крепления элемента настройки к силовой катушке, подтягиваются болтовые крепежные и контактные соединения, осматривается состояние монтажа деталей элемента настройки.



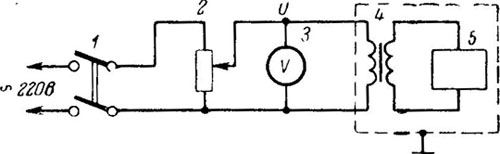

Рис. 8. Схема испытания прочности изоляции деталей аппаратуры.


Сопротивление изоляции элемента настройки заградителя измеряется мегомметром на 1000 в. «Земляной» вывод мегомметра подключается к корпусу элемента настройки, а другой вывод — поочередно ко всем элементам схемы, не соединенным с корпусом. Значение сопротивления изоляции элемента настройки должно быть не менее 20 Мом. Электрическая прочность изоляции деталей и монтажа элемента настройки испытывается или на специальной высоковольтной установке, или по схеме рис. 8. Измерительный трансформатор напряжения 4 и испытываемый элемент 5 ограждаются в соответствии с правилами техники безопасности. Схема собирается при выключенном рубильнике 1. Движок потенциометра 2 устанавливается в нижнее положение, и схема включается в сеть. Подъем напряжения осуществляется плавным перемещением движка потенциометра.



При испытании пробивного напряжения разрядника напряжение плавно поднимается до его пробоя, о чем
можно судить по резкому падению напряжения, показываемого вольтметром.

После окончания испытания напряжение плавно уменьшается потенциометром до нуля, рубильник отключается, после чего схема может быть разобрана. При испытании конденсаторов в них может сохраниться остаточный заряд, который снимается после отключения рубильника кратковременным замыканием выводов конденсаторов между собой.

Величины пробивного напряжения разрядника, прочности изоляции и испытательного напряжения конденсаторов элемента настройки зависят от типа заградителей и указываются в заводском паспорте.
