9.9.

Асинхронные двигатели серии А2, АО2

Серия АД общего назначения А2 и АО2 была разработана в 1957 — 1959 гг. и имела девять габаритов (внешних диаметров сердечников статора) с высотами оси вращения от 90 до 280 мм, соответствующими рекомендациям МЭК. В АД серии впервые были применены обмоточные провода с тонкослойной эмалевой изоляцией и новые для того времени виды электроизоляционных материалов. Шкала мощностей АД соответствовала дополнительному ряду рекомендаций МЭК и состояла из 19 ступеней в диапазоне от 0,6 до 100 кВт. Помимо основного исполнения в серии был предусмотрен ряд модификаций и специализированных исполнений.

В настоящее время АД этой серии сняты с производства и заменены более совершенными двигателями серий 4А, 4АМ и АИ. Однако в эксплуатации находится несколько миллионов АД серии А2 и АО2, поэтому в Справочнике приводятся краткое описание и технические данные этих машин.

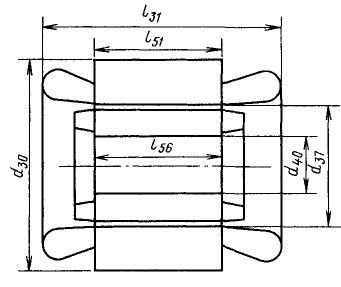

Таблица 9.50. Габаритные, установочные, присоединительные размеры и масса двигателей

типов СВМ-6М, ЭД-1К, ЭД-ЗК

Типоразмер двигателя

hi



'51

di7

'56



Масса, кг

ЭД-1К

145

120

72

55,8

74

17

6,2

ЭД-ЗК

165

92

92

7,2

СВМ-6М

292

327

102

180

104

60

66

9.9.1. Двигатели серии А2, АО2 основного исполнения

Асинхронные двигатели общего назначения серии А2 и АО2 основного исполнения предназначались для продолжительного номинального режима работы S1 по ГОСТ 183-74 от сети трехфазного переменного тока частотой 50 Гц.

Номинальные данные (мощность, напряжение, частота вращения, коэффициент мощности, КПД) относятся к номинальным значениям климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543-70 и нижним значениям температуры окружающего воздуха: — 20°С при эксплуатации в рабочем состоянии и — 45°С при эксплуатации в нерабочем состоянии (эксплуатационное хранение).

Условия эксплуатации АД в части воздействия механических факторов внешней среды - по группе Ml (ГОСТ 17516-72). Транспортирование АД — по группе условий хранения Ж1 (ГОСТ 15150-69) любым видом транспорта. Хранение АД — по группе условий хранения С (ГОСТ 15150-69).

Двигатели изготовлялись на следующие номинальные напряжения, В:

220, 380, 660.......1-5-й габариты

220/380 и 380/660.....6-9-й габариты

Двигатели до 5-го габарита включительно изготовлялись с тремя выводными концами. Схема соединения обмотки — Д или У. Двигатели 6 —9-го габаритов изготовлялись с шестью выводными концами. Схема соединения обмотки — Д/У.

Двигатели имели следующие исполнения по степени защиты от воздействия окружающей среды:

защищенное исполнение со станиной и щитами из чугуна (А2) — 6 — 9-го габаритов;

закрытое обдуваемое исполнение со станиной и щитами из чугуна (АО2) — 3 — 9-го габаритов;

закрытое обдуваемое исполнение со станиной и щитами из алюминиевого сплава (АОЛ2) — 1 — 3-го габаритов.

Допустимые вибрации двигателей 1 — 5-го габаритов (кроме двухполюсных 4-го и 5-го габаритов) соответствовали классу 2,8, двигателей 6 —9-го габаритов и двухполюсных 4-го и 5-го габаритов — классу 4,5 по ГОСТ 16921-83.

Среднее значение уровня звука АД соответствовало классу 1 по ГОСТ 16372-84.

Обозначение типоразмера АД состоит из обозначения исполнения по степени защиты от воздействия окружающей среды, обозначения типа АД (первая цифра указывает порядковый номер габарита, вторая — порядковый номер длины сердечника стато-

pa), числа полюсов, климатического исполнения и категории размещения.

Двигатель типа АО2-31-6УЗ - двигатель закрытого обдуваемого исполнения со станиной и щитами из чугуна, 3-го габарита, 1-й длины сердечника статора, шестиполюсный,

климатического исполнения У, категории размещения 3.

Технические данные АД серии АО2 и А2 1 — 9-го габаритов основного исполнения в продолжительном режиме работы S1 по ГОСТ 183-74 указаны в табл. 9.51.

Таблица 9.51. Технические данные двигателей серий АО2 и А2 1-9-го габаритов

Типоразмер двигателя

Мощность, кВт

Скольжение, %

кпд, %

costp

мтах

iwHOM

Mmin-'"ном

^НОМ

4

■*ном





Закрытое обдуваемое исполнение







АОЛ2-11-2УЗ

0,8

5,7

78

0,86

2,2

1

1,9

7

АОЛ2-12-2УЗ

1,1

5,7

79,5

0,87

2,2

1

1,9

7

АОЛ2-21-2УЗ

1,5

5

80,5

0,88

2,2

1

1,8

7

АОЛ2-22-2УЗ

2,2

5

83

0,89

2,2

1

1,8

7

АО2-31-2УЗ

3

4

84,5

0,89

2,2

1

1,7

7

АОЛ2-31-2УЗ

3

4

84,5

0,89

2,2

1

1,7

7

АО2-32-2УЗ

4

4

85,5

0,89

2,2

1

1,7

7

АОЛ2-32-2УЗ

4

4

85,5

0,89

2,2

1

1,7

7

АО2-41-2УЗ

5,5

3,5

86

0,89

2,2

1

1,6

7

АО2-42-2УЗ

7,5

3,5

87

0,89

2,2

1

1,6

7

АО2-51-2УЗ

10

3

88

0,89

2,2

1

1,5

7

АО2-52-2УЗ

13

3

88

0,89

2,2

1

1,5

7

АО2-62-2УЗ

17

3

88

0,9

2,2

1

1,2

7

АО2-71-2УЗ

22

3

88

0,9

2,2





1,1

7

АО2-72-2УЗ

30

3

89

0,9

2,2





1,1

7

АО2-81-2УЗ

40

2,7

89

0,91

2,2





1

7

АО2-82-2УЗ

55

2,7

90

0,92

2,2





1

7

АО2-91-2УЗ

75

1,8

90

0,92

2,2





1

7

АО2-92-2УЗ

100

1,8

91,5

0,92

2,2





1

7

АОЛ2-11-4УЗ

0,6

10

72

0,76

2,2

1,5

1,8

7

АОЛ2-12-4УЗ

0,8

10

74,5

0,78

2,2

1,5

1,8

7

АОЛ2-21-4УЗ

1,1

7

78

0,8

2,2

1,5

1,8

7

АОЛ2-22-4УЗ

1,5

7

80

0,81

2,2

1,5

1,8

7

АОЛ2-31-4УЗ

2,2

4,7

82,5

0,83

2,2

1,5

1,8

7

АО2-32-4УЗ

3

4,7

83,5

0,84

2,2

1,5

1,8

7

АОЛ2-32-4УЗ

3

4,7

83,5

0,84

2,2

1,5

1,8

7

АО2-41-4УЗ

4

4

86

0,85

2

1

1,5

7

АО2-42-4УЗ

5

3,5

87

0,86

2

1

1,5

7

АО2-51-4УЗ

7,5

3,3

88,5

0,87

2

1

1,4

7

АО2-52-4УЗ

10

3,3

88,5

0,87

2

1

1,4

7

АО2-61-4УЗ

13

3,3

88,5

0,89

2

1

1,3

7

АО2-62-4УЗ

17

3,3

89

0,89

2





1,3

7

АО2-71-4УЗ

22

3,3

90

0,9

2





1,2

7

АО2-72-4УЗ

30

3,3

91

0,91

2





1,2

7

АО2-81-4УЗ

40

3

91,5

0,91

2





1,1

7

АО2-82-4УЗ

55

2,7

92,5

0,92

2





1,1

7

АО2-91-4УЗ

75

2

92,5

0,92

2





1,1

7

АО2-92-4УЗ

100

2

93

0,92

2





1,1

7

АОЛ2-11-6УЗ

0,4

9

68

0,65

2,2



,5

1,8

6,5

АОЛ2-12-6УЗ

0,6

9

70

0,68

2,2



,5

1,8

6,5

АО2-21-6УЗ

0,8

7

73

0,71

2,2



,5

1,8

6,5

АОЛ2-21-6УЗ

0,8

7

73

0,71

2,2

1,5

1,8

6,5

АОЛ2-22-6УЗ

1,1

7

76

0,73

2,2

1,5

1,8

6,5

АО2-31-6УЗ

1,5

7

79

0,75

2,2

1,5

1,8

6,5

АОЛ2-31-6УЗ

1,5

7

79

0,75

2,2

1,5

1,8

6,5

АО2-32-6УЗ

2,2

7

81

0,77

2,2

1

,5

1,8

6,5

Продолжение табл. 9.51

Защищенное исполнение

Типоразмер двигателя

Мощность, кВт

Скольжение, %

КПД, %

coscp

иМ

maxном

мтт

Мп

■'"ном

In*ном

АОЛ2-32-6УЗ

2,2

7

81

0,77

2,2

1,5

1,8

6,5

АО2-41-6УЗ

3

5

81,5

0,78

1,8

1

1,3

6,5

АО2-42-6УЗ

4

5

83

0,79

1,8

1

1,3

6,5

АО2-51-6УЗ

5,5

3,5

85,5

0,81

1,8





1,3

6,5

АО2-52-6УЗ

7,5

3,5

87

0,82

1,8





1,3

6,5

АО2-61-6УЗ

10

3,5

88

0,89

1,8





1,2

7

АО2-62-6УЗ

13

3,5

88

0,89



,8





1,2

7

АО2-71-6УЗ

17

3,5

90

0,9



,8





1,2

7

АО2-72-6УЗ

22

3,5

90,5

0,9



,8

1

1,2

7

АО2-81-6УЗ

30

3

91

0,91



,8

1

1,1

7

АО2-82-6УЗ

40

2,5

91,5

0,91



,8

1

1,1

7

АО2-91-6УЗ

55

2

92,5

0,92

1,8

1

1,1

7

АО2-92-6УЗ

75

2

92,5

0,92

1,8

1

1,1

7

АО2-41-8УЗ

2,2

6

79,5

0,69

1,7

1

1,2

7

АО2-42-8УЗ

3

6

80

0,7

1,7

1

1,2

7

АО2-51-8УЗ

4

3,5

84

0,71

1,7

1

1,2

7

АО2-52-8УЗ

5,5

3,5

85

0,72

1,7

1

1,2

7

АО2-61-8УЗ

7,5

3,3

86,5

0,81

1,7

1

1,2

7

АО2-62-8УЗ

10

3,3

87,5

0,81

1,7

1

1,2

7

АО2-71-8УЗ

13

3,3

89

0,83

1,7

1

1,1

7

АО2-72-8УЗ

17

3,3

89,5

0,83

1,7

1

1,1

7

АО2-81-8УЗ

22

3

90,5

0,84

1,7

1

1,1

7

АО2-82-8УЗ

30

3

91

0,88

1,7

1

1,1

7

АО2-91-8УЗ

40

2

91,5

0,88

1,7

1

1,1

7

АО2-92-8УЗ

55

2

92,5

0,9

1,7

1

1,1

7

АО2-81-10УЗ

17

3,3

88

0,77

1,7

1

1,1

6,5

АО2-82-10УЗ

22

3,3

89,5

0,78

1,7

1

1,1

6,5

АО2-91-10УЗ

30

2,5

90

0,82

1,7

1

6,5

АО2-92-10УЗ

40

2,5

90,5

0,82



1,7



1

1,1

6,5



А2-61-2УЗ

17

3,5

88

0,88

2,2

1



1,2

7

А2-62-2УЗ

22

3,5

89

0,88

2,2

1

1,1

7

А2-71-2УЗ

30

3,3

90

0,9

2,2

1

1,1

7

А2-72-2УЗ

40

3,3

90,5

0,9

2,2

1

1

7

А2-81-2УЗ

55

3,3

91

0,9

2,2

1

1

7

А2-82-2УЗ

75

3,3

92

0,9

2,2

1

1

7

А2-91-2УЗ

100

1,8

93

0,9

2,2

1

1

7

А2-92-2УЗ

125

1,4

94

0,9

2,2

1

1

7

А2-61-4УЗ

13

3,3

88,5

0,88

2

1

1,3

7

А2-62-4УЗ

17

3,3

89,5

0,88

2

1

1,3

7

А2-71-4УЗ

22

3,3

90

0,88

2

1

1,2

7

А2-72-4УЗ

30

3,3

90,5

0,88

2

1

1,2

7

А2-81-4УЗ

40

3

91

0,89

2

1

1,1

7

А2-82-4УЗ

55

2,7

92

0,89

2

1

1,1

7

А2-91-4УЗ

75

1,4

93

0,89

2





1,1

7

А2-92-4УЗ

100

1,4

93,5

0,9

2





1,1

7

А2-61-6УЗ

10

3,5

87

0,86

1,8





1,2

7

А2-62-6УЗ

13

3,5

88

0,-86

1,8





1,2

7

А2-71-6УЗ

17

3,5

89

0,87

1,8





1,2

7

А2-72-6УЗ

22

3,5

89,5

0,87

1,8





1,2

7

А2-81-6УЗ

30

3

90

0,88

1,8





1,1

7

А2-82-6УЗ

40

3

91

0,89

1,8

1

1,1

7

А2-91-6УЗ

55

2

92

0,89

1,8





1,1

7

Продолжение табл. 9.51

Типоразмер двигателя

Мощность, кВт

Скольжение, %

кпд, %

cos(p

ттах

М тном

Мтт

WHOM



/п *ном

А2-92-6УЗ

75

2

92,5

0,89

1,8

1

1,1

7

А2-61-8УЗ

7,5

3,3

85

0,78

1,7

1

1,2

6

А2-62-8УЗ

10

3,3

87

0,79

1,7

1

1,2

7

А2-71-8УЗ

13

3,3

87,5

0,82

1,7

1

1,1

7

А2-72-8УЗ

17

3,3

88,5

0,82

1,7

1

1,1

7

А2-81-8УЗ

22

2,7

89

0,82

1,7

1

1,1

7

А2-82-8УЗ

30

2,7

90

0,84

1,7

1

1,1

7

А2-91-8УЗ

40

2

91,5

0,84

1,7

1

1,1

7

А2-92-8УЗ

55

2

92

0,87

1,7

1

1,1

7

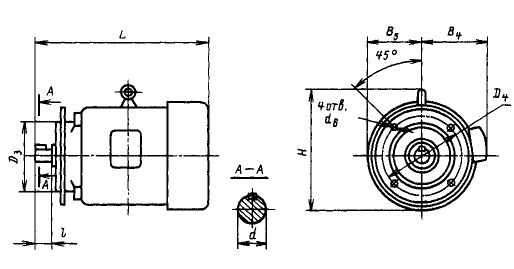

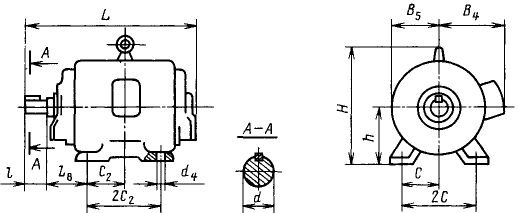

Таблица 9.52. Габаритные, установочные и присоединительные размеры двигателей серии АО2, исполнения IM1001 и IM1081

Обозначение габарита двигателя

Габаритные размеры, мм

Установочные и присоединительные размеры, мм

L

Н





/

d



2



h

11

12

298 323

188

188

155

40

18

56

100 125

140

10

90

21

22

336 365

209

212

167

50

22

63

112 140

160

12

100

31

32

374 400

266

244

185

60

28

70

114 140

190

112

41

42

468 506

310

286

222

80

32

89

140 178

216

132

51

52

546 576

361

330

238

38

108

178 210

254

160

61

62

629 667

410

392

275

ПО

42

121

203 241

279

15

190

71

72

682 721

461

460

313

48

133

228 267

318

19

200

81 82

850 888

551

520

373

140

60

168

311 349

406

24

250

91 92

970 1025

627

598

408

70

190

368 419

457

280

Допустимые отклонения параметров от указанных - по ГОСТ 183-74.

В зависимости от способа монтажа АД выпускались в следующих исполнениях по ГОСТ 2479-79:

двигатели со станиной и щитами из алюминиевого сплава закрытого обдуваемого исполнения (АОЛ2):

1, 2-го габаритов - IM1081, IM2081, IM3O81;

3-го габарита - IM1001, IM2001, IM3O81;

двигатели со станиной и щитами из чугуна закрытого обдуваемого исполнения (АО2):

3-7-го габаритов - IM1081, IM2081, IM3O81;

8, 9-го габаритов - IM1081, IM2081, IM3011, IM3O31;

двигатели со станиной и щитами из чугуна защищенного исполнения (А2):

6, 7-го габаритов-IM1001, IM2001, IM3001;

8, 9-го габаритов-IM1001, IM2001.

Габаритные, установочные и присоединительные размеры АД в зависимости от исполнения АД по ГОСТ 2479-79 указаны в табл. 9.52-9.58.

Допуски на установочные и присоединительные размеры — по ГОСТ 8592-79.

Двигатели выпускались в соответствии с требованиями ГОСТ 13859-68.

Таблица 9.53. Габаритные, установочные и присоединительные размеры двигателей серии АО2, исполнения IM2001 и IM2081

Обозначение габарита двигателя

Габаритные размеры, мм

Установочные и присоединительные размеры, мм

L

Н

5

В4

/

d



2

d4

Da





h

11 12

298 323

188

188

155

40

18

56

100 125

140

10

165

130

12

90

21

22

336 365

209

418

167

50

22

63

112 140

160

12

100

31

32

374 400

266

532

185

60

28

70

114 140

190

215

180

15

112

41 42

468 506

310

620

222

80

32

89

140 178

216

265

230

132

51 52

546 576

361

722

238

38

108

178 210

254

160

61 62

629 667

410

820

275

ПО

42

121

203 2141

279

180

Продолжение табл. 9.53

Обозначе-

Габаритные размеры, мм

Установочные и присоединительные размеры, мм

ние габарита двигателя

L

Н



в.

/

d

hi

2

d4







h

71 72

682 721

461

922

313

ПО

48

133

228 267

318

19

400

350

19

200

81 82

850 888

551

1102

373

140

60

168

311 349

406

24

500

450

250

91 92

970 1025

627

1254

408

70

190

368 419

457

280

Таблица 9.54. Габаритные, установочные и присоединительные размеры двигателей серии АО2, 1—5-го габаритов исполнения IM3081

юга эинэы

Габаритные размеры, мм

Установочные и присоединительные размеры, мм

Обозн габари двигат

L

Я

Щ

в,

/

d







11 12

298

323

188

188

155

40

18

165

130

12

21

22

336 365

208

212

167

50

22

31

32

374 400

268

244

185

60

28

215

180

15

41

42

468 506

315

286

222

80

32

265

230

51

52

546

576

362

330

238

38

300

250

19

Таблица 9.55. Габаритные, установочные и присоединительные размеры двигателей серии АО2 6-9-го габаритов исполнения IM3011, IM3031, IM3081

Обозначение габарита двигателя

Габаритные размеры, мм

Установочные и присоединительные размеры, мм

L

Я

5



/

d







61 62

629 667

412

392

275

ПО

42

300

250

19

71

72

682 721

487

460

313

48

400

350

81 82

850 888

569

560

373

140

60

500

450

91 92

970 1025

665

598

408

70

Таблица 9.56. Габаритные, установочные и присоединительные размеры двигателей

серии А2, исполнение IM1001

Обозначение габарита

Габаритные размеры,мм

Установочные и присоединительные размеры, мм

двигателя

L

Н





/

d



2

2 С

d4

h

61 62

558 596

410

360

275

ПО

42

121

203 241

271

15

180

71

72

608 646

461

426

313

48

133

228 267

318

19

200

81 82

784 822

551

500

373

140

60

168

311 349

406

24

25Q

91 92

894 944

627

576

408

70

190

368 419

457

280

Таблица 9.57. Габаритные, установочные и присоединительные размеры двигателей серии А2,

исполнение IM2001

Обозначение габарита двигателя

Габаритные размеры, мм

Установочные и присоединительные размеры, мм

L

Я

5

В4

/

d



2

d4

Л,

D3

4

h

61

62

558 596

410

360

275

ПО

42

121

203 241

279

15

300

250



180

71

72

608 646

461

460

313

48

133

228 267

318

19

400

350

19

200

'81 82

784 822

551

560

373

140

60

168

311 349-

406

24

500

450

250

91 92

894 944

627

576

408

70

190

368 419

457

280

Таблица 9.58. Габаритные, установочные и присоединительные размеры двигателей серии А2,

исполнение IM3001

Обозначение габарита двигателя

Габаритные размеры, мм

Установочные и присоединительные размеры, мм

L

Н

5



/

d

А,



4

61 62

558 596

405

360

275

ПО

42

300

250

19

71

72

608 646

486

460

313

48

400

350













содержание   ..  70  71  72  73  74  75  76  77  78  79  80  ..
