Асинхронные двигатели серии АВШ

Вертикальные АД серии АВШ предназначены для привода шахтных, подвесных, проходческих насосов. Двигатели четырехпо-люсные имеют климатические исполнения У и Т категории 3 (ГОСТ 15150-69) и степень защиты от воздействия окружающей среды IP12 (ГОСТ 17494-72).

Номинальные значения климатических факторов внешней среды — по ГОСТ 15543-70 и ГОСТ 15150-69 для исполнений У и Т. Условия транспортирования в части воздействия климатических факторов для исполнения У — по группе условия хранения 8 (ОЖЗ), исполнения Т — по группе 6 (ОЖ) ГОСТ 15150-69. Условия хранения АД исполнения У — по группе 2 (С), исполнения Т - по группе 3 (ЖЗ) (ГОСТ 15150-69).

Таблица 9.47. Технические данные двигателей АВШ, /= 50 Гц

Типоразмер двигателя

Мощность, кВт

КПД,

cos(p

М„

^мном

^Мтах ^ном

АВШ-55УЗ АВШ-75УЗ АВШ-ПОМУЗ АВШ-55МТЗ АВШ-75МТЗ АВШ-ПОМТЗ

55 75 ПО 55 75 ПО

89,5 90 91 88,5 89 90

0,87 0,87 0,88 0,86 0,86 0,87

1,3 1,3 1,2 1,3 1,3 1,2

2,3 2,3 2 2,3 2,3 2

Примечание. /Лом = 6,5; М_тЫ/М_Я0Ы = = 0,8.

Таблица 9.48. Технические данные двигателей АВШ, / = 60 Гц

Типоразмер

двигателя

Мощность, кВт

КПД,

/о

cosip

М_п

■™НОМ

м_тах

^Мном

АВШ-55МУЗ АВШ-75МУЗ АВШ-ПОМУЗ АВШ-55МТЗ АВШ-75МТЗ АВШ-ПОМТЗ

55 75 ПО 55 75 ПО

89,5 90 91 88,5 89 90

0,85 0,85 0,88 0,86 0,86 0,87

1,3 1,3 1,2 1,3 1,3 1,2

2,3 2,3 2 2,3 2,3 2

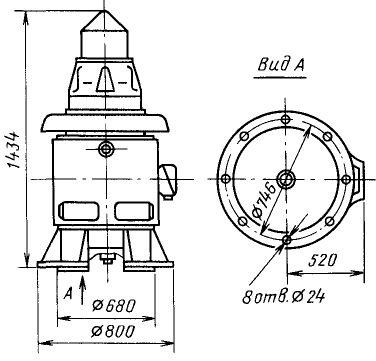

Рис. 9.14. Общий вид и основные размеры

двигателя серии АВШ, исполнение IM3010

с полым валом

Примечание. /_п//ном = 6,5; M_min/M_H0M = = 0,8.

Рис. 9.15. Общий вид и основные размеры

двигателя серии АВШ, исполнение IM33011

с монолитным валом

Двигатели климатического исполнения У изготовляются на номинальные напряжения 220/380, 500, 380/660 В. Двигатели климатического исполнения Т с питанием от сети переменного тока частотой 50 Гц изготовляются на напряжения 220/380, 380/660, 230/400, 415 В (табл. 9.47), с питанием от сети переменного тока частотой 60 Гц — 440 В (табл. 9.48).

Таблица 9.49. Технические данные двигателей типов СВМ-6М, ЭД-1К, ЭД-ЗК,

п_с= 3000 об/мин

Номинальный режим работы — продолжительный S1 по ГОСТ 183-74.

Предельные отклонения от номинальных значений — по ГОСТ 183-74.

Допустимые значения вибраций АД соответствуют классу 4,5 по ГОСТ 16921-83, средний уровень шума соответствует классу 1 по ГОСТ 16372-84.

Срок службы до первого капитального ремонта — не менее 40 000 ч для обмотки и не менее 5000 ч для подшипников. Вероятность безотказной работы на гарантийный срок службы составляет не менее 0,95.

По способу монтажа АД с полым или монолитным валом ротора имеют исполнения IM3010 и IM3011.

Габаритные, установочные и присоединительные размеры указаны на рис. 9.14 и 9.15. Предельные отклонения установочных и присоединительных размеров — по ГОСТ 8592-79 для нормальной точности. Двигатели выпускаются в соответствии с требованиями ТУ 16-510.480-73. Двигатели серии АВШ имеют следующие значения массы:

Масса, кг, при исполнении ГиГхЗ IM30.0 IM3011

АВШ-55М 815 830

АВШ-75М 865 875

АВШ-ПОМ 910 925
