Двигатели серии АИ основного исполнения

9.4.2.

Двигатели серии АИ основного исполнения

Двигатели серии АИ основного исполнения предназначены для привода общепромышленных механизмов для работы от сети трехфазного переменного тока частотой 50 Гц.

Номинальные значения климатических факторов внешней среды регламентируются ГОСТ 15543-70 и ГОСТ 15150-69 при высоте над уровнем моря не более 1000 м, запыленности воздуха не более 10 мг/м³ для АД со степенью защиты IP44 и не более 2 мг/м³для АД со степенью защиты IP23.

Электродвигатели сохраняют свои параметры в процессе эксплуатации при воздействии механических факторов внешней среды по группе Ml ГОСТ 17516-62.

Условия транспортирования АД в части воздействия механических факторов — Ж по ГОСТ 23216-78, в части воздействия климатических факторов — 8 (ОЖЗ) по ГОСТ 15150-69.

Условия хранения АД для макроклима-тических районов с умеренным и холодным климатом — 2, для макроклиматических районов с тропическим климатом — 6 по ГОСТ 15150-69. Допустимый срок сохраняемости в упаковке и консервации предприятия-изготовителя — до 3 лет.

Двигатели выполняются на питающие напряжения:

220, 380 В при сопряжении фаз в треугольник или звезду с тремя выводными концами — мощностью от 0,025 до 0,37 кВт;

220, 380 и 660 В при сопряжении фаз в треугольник или звезду с тремя выводными концами — мощностью от 0,55 до 11 кВт;

220/380 и 380/660 В при сопряжении фаз в треугольник или звезду с шестью вы-

водными концами - мощностью от 15 до НО кВт;

380/660 В при сопряжении фаз в треугольник или звезду с шестью выводными концами — мощностью от 132 до 400 кВт.

Исполнение АД по способу монтажа в зависимости от высоты оси вращения указано ниже:

„ Исполнение АД

Высота оси вращения _по _{способу} _{монтажа}

*■ ^мм (ГОСТ 2479-79)

200-355.....IM1001

45-250......IM1081, IM2081

280-355.....IM1001, IM2001

45-112......IM2181

45-180......Ш3001, IM3011,

IM3031

200-280.....IM3011, IM3031

45-112......Ш3601, IM3611,

IM3631 45-250......IM5010

Исполнение АД по степени защиты согласно ГОСТ 17494-72 - IP23, IP44 (IP54).

Способ охлаждения АД со степенью защиты IP44 с h = 45 мм - ICA0041 или ICA0141, АД с h = 50 + 250 мм - ICA0141, АД с h = 280 ч- 355 мм - ICA0151 или ICA0141 по ГОСТ 20459-75. Способ охлаждения АД со степенью защиты IP23 — ICA01 по ГОСТ 20459-75.

Наибольшее эффективное значение вибрационной скорости, измеренное по методике ГОСТ 12379-75 при упругой установке АД без дополнительной массы, не превышает следующих значений:

h, мм . . . . 45- 80- 160- 250-71 112 225 355 Вибрационная скорость, мм/с .... 1,1 1,8 2,8 4,5

Средний уровень звука АД мощностью свыше 0,55 кВт с высотой оси вращения до 250 мм с привязкой мощности к установочным размерам по I варианту не превышает значений, указанных в ГОСТ 16372-84 для машин 3-го класса.

Средний уровень звука АД мощностью свыше 0,55 кВт с привязкой мощностей к установочным размерам по II варианту не превышает значений, указанных в ГОСТ 16372-84 для машин 4-го класса, за исключением двухполюсных АД с высотами оси вращения 160—250 и 280—315 мм, средний уровень которых не превышает значений, установленных для машин 3-го класса.

Двигатели имеют следующие показатели надежности:

вероятность безотказной работы за

20000 ч наработки — не менее 0,9;

установленный ресурс между операциями восстановления (замена подшипников и обмотки) - не менее 20000 ч;

установленный срок службы до списания — не менее 15 лет, но не более 45000 ч;

средний срок службы до капитального ремонта — не менее 10 лет, но не более 20000 ч.

Структура обозначения типоразмеров АД серии АИ аналогична структуре обозначений АД серии 4А и отличаются первыми тремя буквами:

две первые буквы (АИ) обозначают вид двигателя (асинхронный) новой серии стран Интерэлектро;

третья буква обозначает вариант привязки мощностей и установочных размеров:

Р - привязка по I варианту;

С - привязка по II варианту.

В настоящее время освоен выпуск АД серии АИР основного исполнения с высотами оси вращения:

71, 80, 90, 100 мм (ТУ 16-525.564-84) -основное исполнение и модификации — тро-

пическое, химостойкое, для холодного климата, со встроенной температурной защитой, с повышенной точностью по установочным размерам и их сочетания; частота сети 50 и 60 Гц;

112, 132 мм (ТУ 16-525.571-84) - основное исполнение; частота сети 50 и 60 Гц;

160, 180 мм (ТУ 16-526.621-85) - основное исполнение и модификации — тропическое, химостойкое, пылезащищенное для холодного климата; частота сети 50, 60 Гц.

Двигатели иных габаритов и модификаций находятся в стадии разработки и освоения.

Технические данные АД серии АИР с высотами оси вращения 71 — 180 мм в продолжительном режиме работы S1 по ГОСТ 183-74 даны в табл. 9.35. Допустимые отклонения основных параметров от номинальных значений — по ГОСТ 183-74.

Габаритные, установочные и присоединительные размеры и масса АД серии АИР в зависимости от конструктивного исполнения по способу монтажа приведены в табл. 9.36-9.40.

Типоразмер

Мощность,

При номинальной нагрузке М_п М_тах

Mmtn

двигателя

кВт

Скольжение, %

КПД,

cosq>

^ном

■^ном

^ном

мюм

Синхронная частота вращения 3000 об/мин

Синхронная частота вращения 1500 об/мин

АИР71А4	0,55	9,5	70,5	0,7	2,3	2,2	1,8	5
АИР71В4	0,75	10	73	0,73	2,2	2,2	1,6	5
АИР80А4	1,1		75	0,81	2,2	2,2	1,6	5,5

Таблица 9.35. Технические данные двигателей серии АИР

АИР71А2	0,75	6	78,5	0,83	2,1	2,2	1,6	6
АИР71В2	1,1	6,5	79	0,83	2,1	2,2	1,6	6
АИР80А2	1,5	5	81	0,85	2,1	2,2	1,6	7
АИР80В2	2,2	5	83	0,87	2	2,2	1,6	7
AHP90L2	3	5	84,5	0,88	2	2,2	1,6	7
AHP100S2	4	5	87	0,88	2	2,2	1,6	7,5
AHP100L2	5,5	5	88	0,89	2	2,2	1,6	7,5
АИР112М2 АИРХ112М2	7,5	3,5	87,5	0,88	2	2,2	1,6	7,5
АИР132М2 АИРХ132М2	11	3	88	0,9	1,6	2,2	1,2	7,5
АИР160Б2 AHPX160S2	15	3	89	0,89	1,8	2,7	1,7	7
АИР160М2 АИРХ160М2	18,5	3	89,5	0,9	1,8	2,7	1,7	7
AHP180S2	22	2,7	89,5	0,88	1,7	2,7	1,6	7
АИР180М2	30	2,5	90,5	0,88	1,7	2,7	1,6	7,5

Продолжение табл. 9.35

Типоразмер двигателя	Мощность, кВт	При номинальной нагрузке Скольже- КПД, ние, % % °°^			М_а^Мпом	^Мтах ^ном	^ном	In 'ном
АИР80В4	1,5	7	78	0,83	2,2	2,2	1,6	5,5
AHP90L4	2,2	7	81	0,83	2,1	2,2	1,6	6,5
AHP100S4	3	6	82	0,83	2	2,2	1,6	7
АИР100Ь4	4	6	85	0,84	2	2,2	1,6	7
АИР112М4 АИРХ112М4	5,5	4,5	87,5	0,88	2	2,2	1,6	7
AHP132S4 AHPX132S4	7,5	4	87,5	0,86	2	2,2	1,6	7,5
АИР132М4 АИРХ132М4	11	3,5	87,5	0,87	2	2,2	1,6	7,5
AHP16QS4 AHPX160S4	15	3	89,5	0,89	1,9	2,9	1,8	7
АИР160М4 АИРХ160М4	18,5	3	90	0,89	1,9	2,9	1,8	7
AHP180S4	22	2,5	90	0,87	1,5	2,4	1,3	6,5
АИР180М4	30	2	91,5	0,86	1,7	2,7	1,6	7

AHP132S8 AHPX132S8	4	4,5	83	0,7	1,8	2,2	1,4	6
АИР132М8 АИРХ132М8	5,5	5	83	0,74	1,8	2,2	1,4	6
AHP160S8 AHPX160S8	7,5	3	87	0,75	1,6	2,4	1,4	5,5
АИР160М8 АИРХ180М8	11	3	87,5	0,75	1,6	2,4	1,4	6
АИР180М8	15	2,5	89	0,82	1,6	2,2	1,5	5,5

АИР71А6	0,37	8,5	65	0,66	2	2,2	1,6	4,5
АИР71В6	0,55	8,5	68,5	0,7	2	2,2	1,6	4,5
АИР80А6	0,75	8	70	0,72	2	2,2	1,6	4,5
АИР80В6	1,1	8	74	0,74	2	2,2	1,6	4,5
AHP90L6	1,5	7,5	76	0,72	2	2,2	1,6	6
AHP100L6	2,2	5,5	81	0,74	2	2,2	1,6	6
АИР112МА6 АИРХ112МА6	3	5	81	0,76	2	2,2	1,6	6
АИР112МВ6 АИРХ112МВ6	4	5	82	0,81	2	2,2	1,6	6
AHP132S6 AHPX132S6	5,5	4	85	0,8	2	2,2	1,6	7
АИР132М6 АИРХ132М6	7,5	4	85	0,81	2	2,2	1,6	7
AHP160S6 AHPX160S6	11	3	87	0,84	1,7	2,5	1,6	6,5
АИР160М6 АИРХ160М6	15	3	88	0,85	U	2,6	1,6	6,5
АИР180М6	18,5	2	88	0,85	1,6	2,4	1,5	6,5

Синхронная частота вращения 1000 об/мин

Синхронная частота вращения 750 об/мин

Таблица 9.36. Габаритные, установочные и присоединительные размеры двигателей серии АИР исполнения IM1081 (IM1082)

		Габаритные размеры, мм			Установочные и присоединительные размеры, мм
Типоразмер двигателя	Число полюсов	>зо				'ю	'31	<А		V	h	Масса, кг
АИР71А АИР71В		272,5	188	170	40	90	46	19	(7/10)	112	71	8,6(10,5)* 9,4(10,8)*
АИР80А	2,4, 6	296,5	204,5	190	50	100	50	22	(10/12)	125	80	11,9(13,8)*
АИР80В		320,5	204,5	190								13,8(15,7)*
AHP90L		337	224,5	210		125	56	24		140	90	18,6(20,2)*
AHP100S		360	246,5	240	60	112	63	28	(12/16)	160	100	23(27,9)*
AHP100L		391		240		140						29(33,4)*

Продолжение табл. 9.36

Типоразмер двигателя	Число полюсов	Габаритные размеры, мм			Установочные и присоединительные размеры, мм							Масса, кг
		/зо	А₃1	^30		/ю	/31	d\	</ю (/п/*1б)		h
АИР112М АИРХ112М	2, 4	435	285	246	80	140	70	32	12	190	112	49/41
АИР112МА	6											43/35
АИРХ112МА	8											43,5/36
АИР112МВ	6											48/40,5
АИРХ112МВ	8											48,5/41
AHP132S	4	460	325	288	80	140	89	38	12	216	132	70/58
AMPX132S	6, 8											68,5/56,5
АИР132М	2	498				178						77,5/64,5
АИРХ132М	4											83,5/70,5
	6											81,5/68,5
	8											82/70
AMP160S	2	630	385	334	110	178	108	42	15	254	160	125/100
AMPX160S	4							48				130/100

Продолжение табл. 9.36

Типоразмер двигателя	Число полюсов	Габаритные размеры, мм			Установочные и присоединительные размеры, мм							Масса, КГ
		'зо	*31	^rf30	h		'31				/г
АИР 160S AHPX160S	6, 8	630	385	334	ПО	178	108	48	15	254	160	125/100
АИР160М	2 4	660				210		42				140/110
АИРХ160М								48				145/110
	6, 8											155/120
АИР 180S	2	630	448	375	по	203	121	48	15	279	180	160
	4							55				170
АИР180М	2	680				241		48				180
	4											190
	6,8							55				180

* Для АД с 2р = 4.

Примечания: 1. В скобках указана масса АД со щитами из чугуна.

2. В числителе указана масса АД со станиной и щитами из чугуна, в знаменателе — с алюминиевой станиной и чугунными щитами.

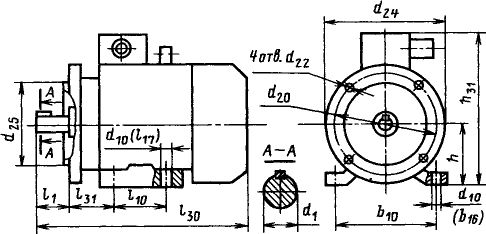

Таблица 9.37. Габаритные, установочные и присоединительные размеры двигателей серии АИР исполнения IM2081 (IM2082)

	Число полюсов	Габаритные размеры, мм				Установочные и			присоединительные размеры, мм						Масса, кг
Типоразмер двигателя	Число полюсов	'зо		<*24		'.0	'₃1	<*.	Сп/*1б)			d_2S		h	Масса, кг
АИР71А	2, 4, 6	272,5	188	200	40	90	45	19	(7/10)	165	12	130	112	71	9,1(12)*
АИР71В АИР80А		296,5	204,5	200		100	50	22		165	12	130	125	80	9,9(13,3)* 12,5(14,4)*
АИР80В		320,5			50				(10/12)						14,4(16,3)*
АИР90		337	224,5	250		125	56	24		215	15	180	140	90	19,3(21,8)*
AHP100S		360	246 5	250	60	112	63	28	(12/14)	215	15	180	160	100	23,8(24,4)*
АИРЮОЬ		391				140									29,8(34,9)*

Продолжение табл. 9.37

Типоразмер двигателя	Число полюсов	Габаритные размеры, мм			Установочные и присоединительные размеры, мм										Масса, кг
		'30		'^30	/1	'ю	'31		<10 Сп/1б)	^d20	d₂₂	d25	*10	h
АИР112М АИРХ112М	2, 4	435	285	300	80	140	70	32	12	265	\|5	230	190	112	51,5/44
АИР112МА	6														45,5/38
АИРХ112МА	8														46/38,5
АИР112МВ АИРХ112МВ	6														50,5/43
	8														51/43,5
AHP132S	4	460	325	350	80	140	89	38	12	300	19	250	216	132	76,5/63,5
AHPX132S	6, 8														74/62
АИР132М	2	498				178									83/70
	4														89/76

Продолжение табл. 9.37

Типоразмер двигателя	Число полюсов	Габаритные размеры, мм			Установочные и присоединительные размеры, мм										Масса, кг
Типоразмер двигателя	Число полюсов	'зо	*31			'ю	'31	d_x			d₂₂	d₂₅		h	Масса, кг
АИРХ132М	6														87/74
АИРХ132М	8														87,5/74,5
AHP160S	2	630						42							130/105
	4					178		48							135/105
AHPX160S	6, 8		385	350	ПО		108		15	300	19	250	254	160	130/105
АИР160М	2	660						42							145/115
АИРХ160М	4					210		48							150/115
	6,8							48							160/125
АИР 180S	2	630				203		48						180	170
АИР 180S	4	630	440	400	ПО	203	121	55	15	350	19	300	279		180
АИР180М	2	680				241		48							190
	4														200
	6,8														190

* Для АД с 2р = 4.

Примечание. См. примечание к табл. 9.36.

Таблица 9.38. Габаритные, установочные и присоединительные размеры двигателей серии АИР исполнения IM2181 (IM2182)

Типоразмер двигателя	Габаритные размеры, мм, не более			Установочные и присоединительные размеры, мм										Масса,
	'зо		*31	h	'ю	In		'.7					h	кг
АИР71А	272,5	170	188	40	90	45	19	7	85	Мб	70	112	71	10,4
АИР71В								10						10,7
АИР80А	296,5	190	204,5		100	50	22		100	Мб	80	125	80	13,7
АИР80В	320,5			50				10 12						15,5
АИР90 AHPIOOS	337 360	210 240	224,5 246,5	60	125 112	50 63	24 28	12	115 130	М8 М8	95 ПО	140 160	90 100	20,2 27,4
AHP100L	391				140			14						33,9

Примечание. Масса указана для четырехполюсных АД

Таблица 9.39. Габаритные, установочные и присоединительные размеры двигателей серии АИР исполнений IM3081 (IM3082), IM3041 (1143042)

Типоразмер двигателя	Число полюсов	Габаритные размеры, мм, не более			И I	Установочные трисоединительные размеры, мм				Масса, кг
Типоразмер двигателя	Число полюсов	'зо	d₂₄	А37	'i	<*.	d₂₀	d₂₂	<*> 5	Масса, кг
АИР71А	2, 4, 6	272,5	200	117	40	19	165	12	130	8,9(10,8)*
АИР71В			200	117	40	19	165	12	130	9,7(11,1)*
АИР80А		296,5	200	124,5	50	22	165	12	130	12,4(14,1)*
АИР80В		320,5	200			22	165	12		14,1(16)*
АИР90		337	250	134,5		24	215	15		18,9(21,4)*
AHP100S		360	250	146,5	60	?8	?15	15	180	23,3(28,9)*
AHP100L		391	250					15	180	29,3(34,4)*
АИР112М АИРХ112М	2, 4									50/42,5
АИР112МА	6	435	300	173	80	3?	?65	15	730	44/36,5
АИРХ112МА	8									44,5/37
АИР112МВ	6									49/41,5
АИРХ112МВ AHP132S	8 4									49/42 74,5/63
AHPX132S	6	460								73/61,5
	8									73/63,5
АИР132М
