4.5.2.
Двухслойные петлевые обмотки

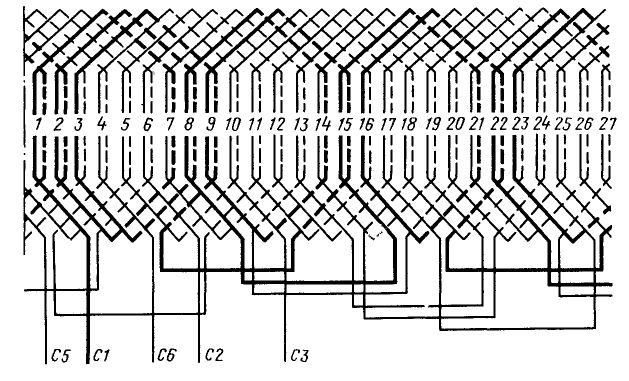

Двухслойные петлевые обмотки (рис. 4.10) применяют практически во всех
машинах средней и большинстве машин большой мощности. Основными достоинствами
двухслойных петлевых обмоток являются возможность выполнения катушек с
укорочением шага (при этом ку < 1) и равномерность
распределения их лобовых частей. К недостаткам относятся наличие изоляционной
прокладки между слоями обмотки в пазу и не-обходимость подъема шага при укладке, что не дает возможности
механизировать процесс укладки двухслойных обмоток в пазы машины.
Число возможных параллельных ветвей двухслойных обмоток определяется из
усло-
вия а = 2р/к, где к — целое число. Наибольшее возможное число параллельных ветвей атах
= 2р. Различные способы соединения обмоток в несколько параллельных
ветвей показаны на упрощенных схемах (табл. 4.8), в которых каждая катушечная
группа изоб-
ражена одним символом —
прямоугольником, над диагональю которого цифрой указан порядковый номер группы
от начала обмотки, а под диагональю — число катушек в данной катушечной группе.
Такое изображение схемы возможно, так как все катушки в группах соединяются
между собой только последовательно. Стрелки над каждым прямоугольником,
обозначающим катушечные группы, условно показывают полярность данной группы.
Для обмоток с 2р = 6 и 8 в таблице приведены не все возможные варианты
соединений. Они, так же как и соединения для обмоток с любыми другими числами 2р
и q, могут быть получены при соблюдении следующих условий: число
катушечных групп в каждой параллельной ветви обмотки должно быть одинаковым, а
полярности групп должны последовательно чередоваться.
Петлевые обмотки статоров
крупных машин, например турбогенераторов, образуются не из цельных катушек, а
из отдельных стержней. Однако все соединения схем таких обмоток не отличаются
от рассмотренных схем двухслойных петлевых катушечных обмоток.
