1.9.1. Настоящая глава распространяется на выбор изоляции
электроустановок переменного тока на номинальное напряжение 6-750 кВ.
1.9.2. Длина пути утечки изоляции (изолятора) или составной изоляционной
конструкции (L) - наименьшее расстояние по поверхности изоляционной
детали между металлическими частями разного потенциала.
1.9.3. Эффективная длина пути утечки - часть длины пути утечки,
определяющая электрическую прочность изолятора или изоляционной
конструкции в условиях загрязнения и увлажнения.
Удельная эффективная длина пути утечки (Ламбда_э) - отношение
эффективной длины пути утечки к наибольшему рабочему межфазному
напряжению сети, в которой работает электроустановка.
1.9.4. Коэффициент использования длины пути утечки (k) - поправочный
коэффициент, учитывающий эффективность использования длины пути утечки
изолятора или изоляционной конструкции.
1.9.5. Степень загрязнения (СЗ) - показатель, учитывающий влияние
загрязненности атмосферы на снижение электрической прочности изоляции
электроустановок.
1.9.6. Карта степеней загрязнения (КСЗ) - географическая карта,
районирующая территорию по СЗ.
Общие требования
1.9.7. Выбор изоляторов или изоляционных конструкций из стекла и фарфора
должен производиться по удельной эффективной длине пути утечки в
зависимости от СЗ в месте расположения электроустановки и ее
номинального напряжения. Выбор изоляторов или изоляционных конструкций
из стекла и фарфора может производиться также по разрядным
характеристикам в загрязненном и увлажненном состоянии.
Выбор полимерных изоляторов или конструкций в зависимости от СЗ и
номинального напряжения электроустановки должен производиться по
разрядным характеристикам в загрязненном и увлажненном состоянии.
1.9.8. Определение СЗ должно производиться в зависимости от
характеристик источников загрязнения и расстояния от них до
электроустановки (табл. 1.9.3-1.9.18). В случаях, когда использование
табл. 1.9.3-1.9.18 по тем или иным причинам невозможно, определение СЗ
следует производить по КСЗ.
Вблизи промышленных комплексов, а также в районах с наложением
загрязнений от крупных промышленных предприятий, ТЭС и источников
увлажнения с высокой электрической проводимостью определение СЗ, как
правило, должно производиться по КСЗ.
1.9.9. Длина пути утечки L (см) изоляторов и изоляционных конструкций из
стекла и фарфора должна определяться по формуле
L = Ламбда_э - U х k,
где Ламбда - удельная эффективная длина пути утечки по табл. 1.9.1,
э см/кВ;
U - наибольшее рабочее междуфазное напряжение, кВ (по ГОСТ 721);
k - коэффициент использования длины пути утечки (1.9.44-1.9.53).
Изоляция ВЛ
1.9.10. Удельная эффективная длина пути утечки поддерживающих гирлянд
изоляторов и штыревых изоляторов ВЛ на металлических и железобетонных
опорах в зависимости от СЗ и номинального напряжения (на высоте до 1000
м над уровнем моря) должна приниматься по табл. 1.9.1.

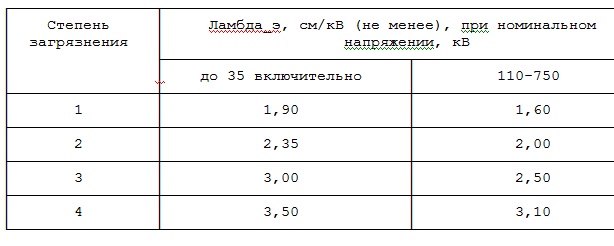

Таблица 1.9.1
Удельная эффективная длина пути утечки поддерживающих гирлянд изоляторов
и штыревых изоляторов ВЛ на металлических и железобетонных опорах,
внешней изоляции электрооборудования и изоляторов ОРУ
Удельная эффективная длина пути утечки поддерживающих гирлянд и штыревых
изоляторов ВЛ на высоте более 1 000 м над уровнем моря должна быть
увеличена по сравнению с нормированной в табл. 1.9.1:
от 1 000 до 2 000 м - на 5%;
от 2 000 до 3 000 м - на 10%;
от 3 000 до 4 000 м - на 15%.
1.9.11. Изоляционные расстояния по воздуху от токоведущих до заземленных
частей опор должны соответствовать требованиям гл. 2.5.
1.9.12. Количество подвесных тарельчатых изоляторов в поддерживающих
гирляндах и в последовательной цепи гирлянд специальной конструкции
(V-образных, ^-образных, ^-образных, Y-образных и др., составленных из
изоляторов одного типа) для ВЛ на металлических и железобетонных опорах
должно определяться по формуле
L
m = ────,
L
и
где L - длина пути утечки одного изолятора по стандарту или техническим
и условиям на изолятор конкретного типа, см. Если расчет m не дает
целого числа, то выбирают следующее целое число.
1.9.13. На ВЛ напряжением 6-20 кВ с металлическими и железобетонными
опорами количество подвесных тарельчатых изоляторов в поддерживающих и
натяжных гирляндах должно определяться по 1.9.12 и независимо от
материала опор должно составлять не менее двух.
На ВЛ напряжением 35-110 кВ с металлическими, железобетонными и
деревянными опорами с заземленными креплениями гирлянд количество
тарельчатых изоляторов в натяжных гирляндах всех типов в районах с 1-2-й
СЗ следует увеличивать на один изолятор в каждой гирлянде по сравнению с
количеством, полученным по 1.9.12.
На ВЛ напряжением 150-750 кВ на металлических и железобетонных опорах
количество тарельчатых изоляторов в натяжных гирляндах должно
определяться по 1.9.12.
1.9.14. На ВЛ напряжением 35-220 кВ с деревянными опорами в районах с
1-2-й СЗ количество подвесных тарельчатых изоляторов из стекла или
фарфора допускается принимать на 1 меньше, чем для ВЛ на металлических
или железобетонных опорах.
На ВЛ напряжением 6-20 кВ с деревянными опорами или деревянными
траверсами на металлических и железобетонных опорах в районах с 1-2-й СЗ
удельная эффективная длина пути утечки изоляторов должна быть не менее
1,5 см/кВ.
1.9.15. В гирляндах опор больших переходов должно предусматриваться по
одному дополнительному тарельчатому изолятору из стекла или фарфора на
каждые 10 м превышения высоты опоры сверх 50 м по отношению к количеству
изоляторов нормального исполнения, определенному для одноцепных гирлянд
при Ламбда_э = 1,9 см/кВ для ВЛ напряжением 6-35 кВ и Ламбда_э = 1,4
см/кВ для ВЛ напряжением 110-750 кВ. При этом количество изоляторов в
гирляндах этих опор должно быть не менее требуемого по условиям
загрязнения в районе перехода.
1.9.16. В гирляндах тарельчатых изоляторов из стекла или фарфора,
подвешенных на высоте более 100 м, должны предусматриваться сверх
определенного в соответствии с 1.9.12 и 1.9.15 два дополнительных
изолятора.
1.9.17. Выбор изоляции ВЛ с изолированными проводами должен
производиться в соответствии с 1.9.10-1.9.16.
