Электроустановки помещений для содержания животных
1.7.170. Питание электроустановок животноводческих помещений следует,
как правило, выполнять от сети напряжением 380/220 В переменного тока.
1.7.171. Для защиты людей и животных при косвенном прикосновении должно
быть выполнено автоматическое отключение питания с применением системы
TN-C-S. Разделение PEN-проводника на нулевой защитный (РЕ) и нулевой
рабочий (N) проводники следует выполнять на вводном щитке. При питании
таких электроустановок от встроенных и пристроенных подстанций должна
быть применена система TN-S, при этом нулевой рабочий проводник должен
иметь изоляцию, равноценную изоляции фазных проводников на всем его
протяжении.
Время защитного автоматического отключения питания в помещениях для
содержания животных, а также в помещениях, связанных с ними при помощи
сторонних проводящих частей, должно соответствовать табл. 1.7.11.

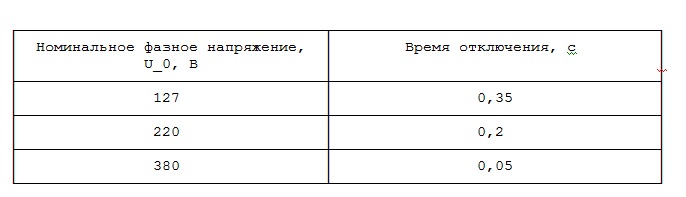

Таблица 1.7.11
Наибольшее допустимое время защитного автоматического отключения для
системы TN в помещениях для содержания животных
Если указанное время отключения не может быть гарантировано, необходимы
дополнительные защитные меры, например дополнительное уравнивание
потенциалов.
1.7.172. PEN-проводник на вводе в помещение должен быть повторно
заземлен. Значение сопротивления повторного заземления должно
соответствовать 1.7.103.
1.7.173. В помещениях для содержания животных необходимо предусматривать
защиту не только людей, но и животных, для чего должна быть выполнена
дополнительная система уравнивания потенциалов, соединяющая все открытые
и сторонние проводящие части, доступные одновременному прикосновению
(трубы водопровода, вакуумпровода, металлические ограждения стойл,
металлические привязи и др.).
1.7.174. В зоне размещения животных в полу должно быть выполнено
выравнивание потенциалов при помощи металлической сетки или другого
устройства, которое должно быть соединено с дополнительной системой
уравнивания потенциалов.
1.7.175. Устройство выравнивания и уравнивания электрических потенциалов
должно обеспечивать в нормальном режиме работы электрооборудования
напряжение прикосновения не более 0,2 B, а в аварийном режиме при
времени отключения более указанного в табл. 1.7.11 для электроустановок
в помещениях с повышенной опасностью, особо опасных и в наружных
установках - не более 12 В.
1.7.176. Для всех групповых цепей, питающих штепсельные розетки, должна
быть дополнительная защита от прямого прикосновения при помощи УЗО с
номинальным отключающим дифференциальным током не более 30 мА.
1.7.177. В животноводческих помещениях, в которых отсутствуют условия,
требующие выполнения выравнивания потенциалов, должна быть выполнена
защита при помощи УЗО с номинальным отключающим дифференциальным током
не менее 100 мА, устанавливаемых на вводном щитке.
