Ликвидация повреждений контактной сети
Повреждение опор и обрыв тросов гибких поперечин контактной сети
При поломке одной из опор гибкой поперечины контактные подвески подвешивают к однопутным и двухпутным консолям, как это показано на рис. 106, для чего устанавливают временные консольные опоры. При повреждении гибкой поперечины применяются также временные ригельные опоры, устанавливаемые в таком количестве, чтобы ими были перекрыты все электрифицированные пути. Если при установке временных опор на междупутьях минимальный габарит опор, равный 2 450 мм, для некоторых путей не выдерживается, временно закрывают движение на этих путях.

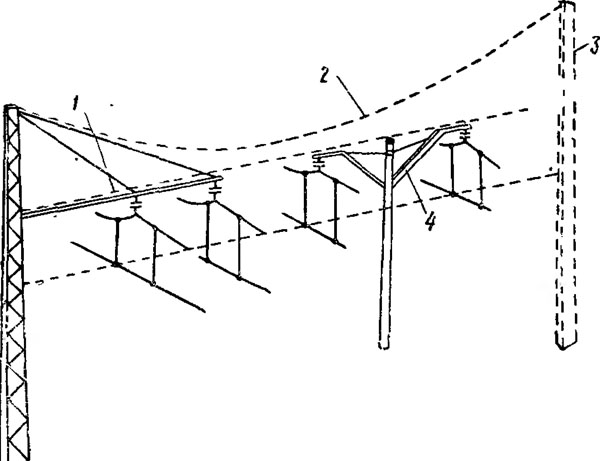

Рис. 106. Схема временного восстановления при
разрушении опоры гибкой поперечины:
1—двухпутная консоль; 2 — поврежденный поперечный несущий трос; 3—
разрушенная опора; 4— временная консольная опора
