Обрыв несущего троса контактной сети

Ликвидация повреждений контактной сети

Обрыв несущего троса контактной сети

Концы оборванного в одном месте троса соединяют между собой посредством небольшой вставки. Если в месте обрыва несущий трос поврежден на значительной длине, можно при помощи полиспаста пристыковать его оборванные концы к контактному проводу (рис. 103), установив на каждом конце по 4 соединительных зажима. При этом число грузов на компенсаторах контактного провода и несущего троса (в компенсированной подвеске) должно быть снижено на 40%. Для сохранения сечения подвески между оборванными концами троса устанавливают перемычку из медного провода сечением, эквивалентным в электрическом отношении сечению несущего троса.

На опорах, ближайших к месту присоединения несущего троса к контактному проводу, для получения меньшего подъема контактного провода, обусловленного натяжением несущего троса, последний подвешивают к седлам на струнах длиной 1 м. Электроподвижной состав пропускают с опущенными пантографами.

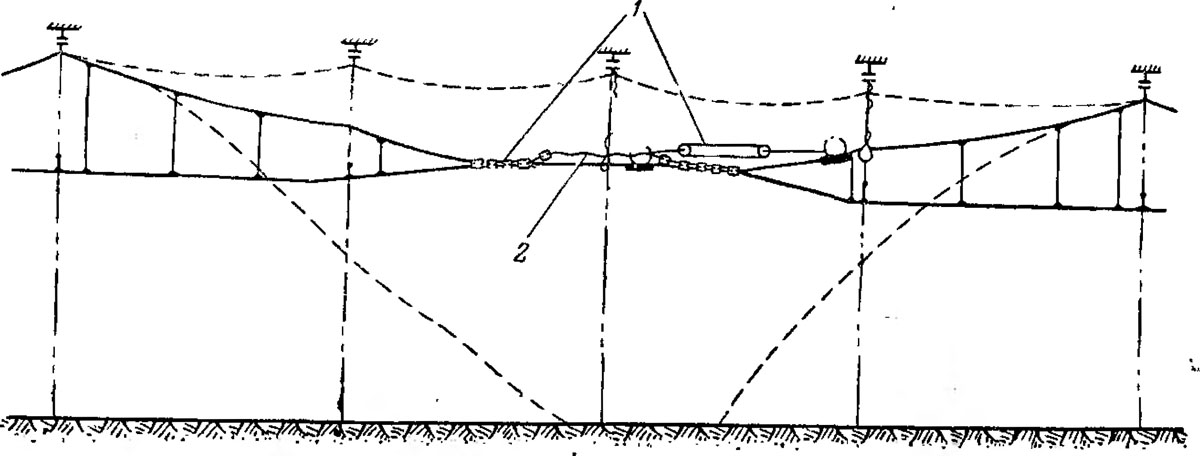

Рис. 103. Схема временного восстановления при обрыве несущего троса:
1 — соединительные зажимы; 2—перемычка
