Текущее содержание контактной сети

Измерение выносов и зигзагов контактного провода контактной сети

 Это измерение производится для определения правильности расположения провода в плане. Согласно Правилам содержания контактной сети нормальная величина зигзага на прямых участках пути равна ±300 мм. На кривых участках выносы контактного провода от оси пантографа у опор принимаются равными 400 мм. В условиях эксплуатации допускается удаление провода от оси пантографа у опор до 400 мм на прямых участках и до 500 мм на кривых.

При больших радиусах кривых или малых длинах пролетов выносы контактного провода у опор устанавливаются в зависимости от радиуса кривой и длины пролета в пределах 150—400 мм с таким расчетом, чтобы провод в середине пролета располагался по оси пантографа.

Величина смещения контактного провода в горизонтальной плоскости относительно оси пути на прямых участках измеряется только против опор (измеряются зигзаги), а на кривых участках — как против опор (измеряются выносы провода у опор), так и в серединах пролетов (измеряются выносы провода в серединах пролетов).

Результаты измерений, производимых с точностью до 1 см, заносят в Журнал высот, зигзагов и выносов контактного провода.

Зигзаги и выносы контактного провода измеряют как с изолированной съемной вышки, так и с земли. Пользоваться изолированной съемной вышкой целесообразно тогда, когда эта работа совмещается с другой работой, производящейся с вышки (например, с ревизией цепной подвески). В этом случае для измерений применяется специальный угольник, перемещаемый вдоль ограждения рабочей площадки вышки, перпендикулярного оси пути. К этому же ограждению прикрепляется мерная линейка с нулем шкалы, расположенным посередине ограждения.

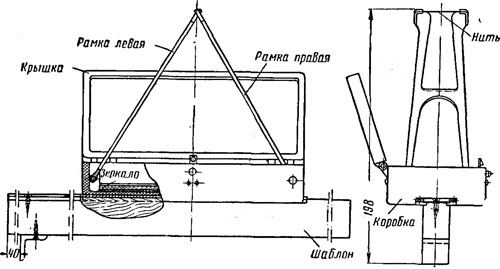

С земли зигзаги и выносы контактного провода измеряют при помощи зеркального прибора (рис. 56). Этот прибор состоит из основания с зеркалом, имеющим 3 штриха, один из которых расположен посередине зеркала, а два других — на одинаковом расстоянии от среднего штриха, и двух легких рамок, укрепленных по краям основания. В месте соединения этих рамок между собой расположена натянутая нить, параллельная штрихам зеркала. Расстояние от нити до плоскости зеркала равно десятикратному расстоянию между соседними штрихами.

Зеркальный прибор укомплектовывается шаблоном длиной 1 600 мм с упором на конце; шаблон имеет шкалу с делениями через каждые 10 мм и нулем посередине.

Для определения положения контактного провода относительно оси пути на головке рельсов укладывают шаблон, причем упор его должен коснуться внутренней поверхности головки одного из рельсов. Зеркальный прибор устанавливают на шаблон и смещают по нему в ту или иную сторону до тех пор, пока измеряющий не установит совмещения в зеркале изображений контактного провода и нити прибора со средним-штрихом зеркала. Величина смещения контактного провода относительно оси пути при таком положении прибора соответствует расстоянию между средним штрихом зеркала и нулевым делением шкалы шаблона.

Рис. 56. Зеркальный прибор с шаблоном
