Приложение 1

УПЛОТНЕНИЕ (ГЕРМЕТИЗАЦИЯ) головок вводов ВЫКЛЮЧАТЕЛЕЙ ВМ-35 и МКП-35

Уплотнению подлежат:

а) места соприкосновения торца фарфоровой покрышки •> (рис. 20) с крышкой 3

б) место прохода токоведушего стержня через крышку.

Место соприкосновения верхней крышки с покрышкой уплотняется прокладками из маслоупорной морозостойкий резины толщиной не менее 6—10 мм. Прокладки меньшей толщины при температурных удлинениях токоведушего стержня не обеспечивают сохранения уплотнения. Резиновая прокладка, предварительно зачищенная, покрытая бакелитовым лаком и подвергнутая воздушной сушке в течение 24—30 ч, кладется между крышкой и торцом фарфора. Установка прокладки с непросохшим лаком недопустима, так как это приводит к такому сильному схватыванию металла и фарфора, что повторные вскрытия головки ввода невозможны без поломок и разрушений. Чтобы во время сборки прокладка не сдвинулась со своего места, достаточно промазать ее лаком с одной стороны.

Применение прокладок из неэластичных материалов (клингерит, свинец и т. д.) недопустимо, так как в этих случаях невозможно избежать неплотностей.

Уплотнение места прохода токоведущего стержня может быть выполнено по рис. 5 или 20 конической пробковой прокладкой, пропитанной бакелитовым лаком, или толстой (11—12 мм) шайбой из маслоупорной резины, которые вложены в коническую выточку крышки и прижимаются сверху латунной шайбой.

Прокладки зажимаются гайкой, навинчиваемой на токоведущий стержень до тех пор, пока прокладка не будет сжата на 60—70%

своей первоначальной высоты. Это дает возможность компенсировать температурные изменения длины детален ввода и одновременно создает необходимое уплотнение. Ганка, зажимающая прокладки, ставится на лакле. с суриком и после затяжки фиксируется стопорным винтом.

В некоторых энергосистемах применялось уплотнение с помощью подмотки резьбы паклей на сурике, и плоской (неклиновой) шайбы, устанавливаемой на лаке. Такое уплотненно требует тщательности выполнения.

Достаточность уплотнения проверяется щупом. При хорошем уплотнении между резиновой прокладкой, крышкой и торцом фарфоровой покрышки не должно быть зазоров, в которые мог бы зайти острый конец пластинчатого шуна.

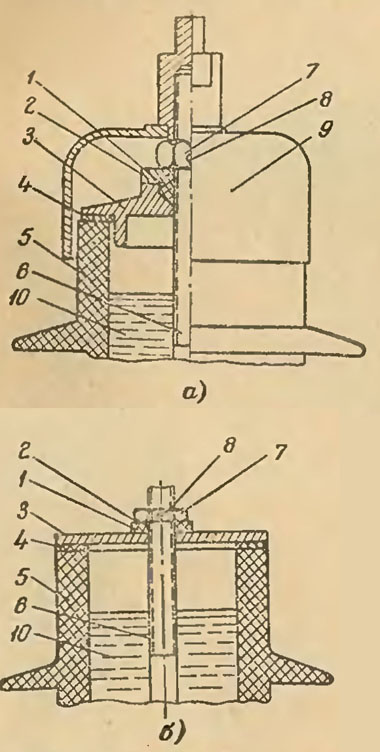

Рис. 20. Уплотнение головки ввода выключателей. а — выполнение Донбассэнерго; б — выполнение Мосэнерго: I — резиновая прокладка: 2 — латунная шайба, 3 — крышка; 4— резиновая прок1адка: 5 фарфоровая покрышка; 6 — токоведущий стержень; 7 — гайка; 8 — стопорный винт, 9 — колпак; 10 — заливочная масса.
