Точки заземления экскаватора-погрузчика JCB

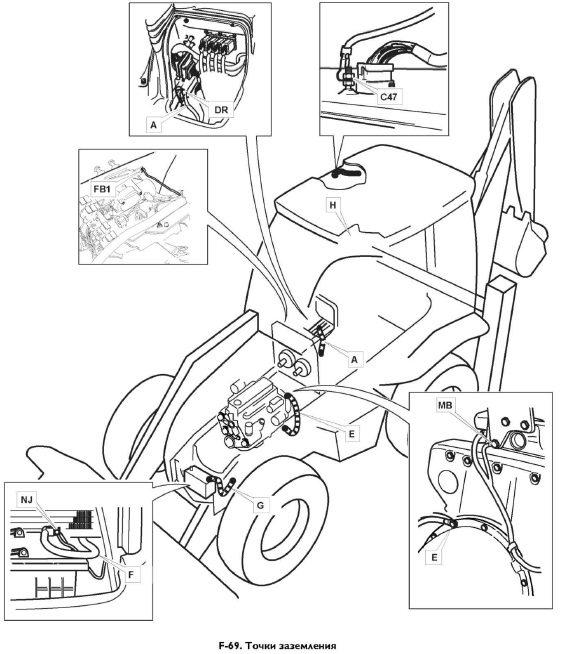

=> F-69. Точки заземления (С-69). На рисунке показаны места расположения точек заземления машины. Это может быть полезно при поиске коротких замыканий в электрической цепи, обычно, когда не работают несколько электроприборов.

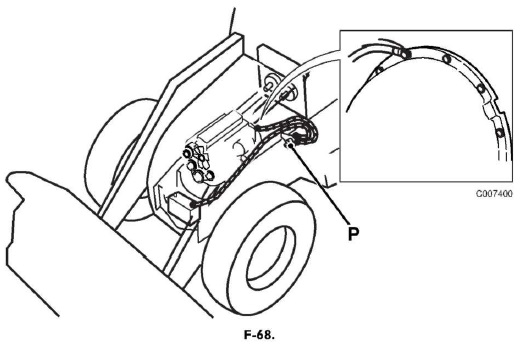

Примечание: На рисунках показано соединение кабеля заземления аккумулятора для машин, не оборудованных разъединителем аккумулятора. Для машин, оборудованных разъединителем аккумулятора Р, соединения заземляющего провода, показаны на F-68. (С-68)

Позиция	Описание	Доступ
А	Ремень заземления, кабина. От точки DR к шасси.	Снимите панель управления погрузчика.
С47	Земля, жгут крыши кабины.	Снимите - Внутри кабины: крышки средней стойки, панель крыши. Снаружи кабины: поднимите формованную обшивку крыши.
DR	Заземления, жгут боковой консоли.	Снимите панель управления погрузчика.
Е	Заземляющий провод Е от двигателя к шасси.
F	Заземляющий провод от аккумулятора к шасси.	Снимите переднюю решетку
FBI	Заземление, жгут передней консоли.	Снимите переднюю консоль, см. в разделе В, Кузов и рама.
Н	Заземление, жгут проводки рабочего освещения.	Снимите - Внутри кабины: крышки средней стойки, панель крыши. Снаружи кабины: поднимите формованную обшивку крыши.
MB	Заземление, жгут проводки двигателя/рамы шасси.	Задняя часть головки блока цилиндров.
NJ	Заземление аккумулятора (часы), жгут проводки двигателя/рамы шасси.	Снимите переднюю решетку.
