Ремонт редукционного клапана дизельного двигателя Perkins

Снятие

1. Слейте машинное масло. Снимите маслоотстойник. См. «Маслоотстойник, Снятие».

2. ДВИГАТЕЛЬ типа AR. Снимите болт и аккуратно выньте редукционный клапан из блока двигателя. См. рис. 122. Выньте редукционный клапан из соединительной линии. Выньте соединительную линию из масляного насоса.

Снятие редукционного клапана

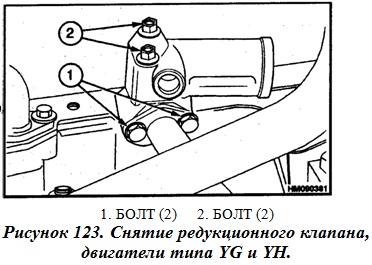

ДВИГАТЕЛИ типа YG и YH. См. рис. 123. Снимите болты, которые удерживают крестообразную подающую трубку на редукционном клапане. Снимите фланцы. Снимите два болта, при помощи которых редукционный клапан крепится к блоку цилиндров. Снимите редукционный клапан.

Демонтаж

! ПРЕДУПРЕЖДЕНИЕ
Редукционный клапан снабжен обжатым кольцом. Следите за тем, чтобы пружина при освобождении не причинила травмы.

ПРИМЕЧАНИЕ: Редукционный клапан можно разобрать без снятия его с двигателя.

1. Придавите концевую пластину узла цилиндра. См. рис. 124. Снимите упорное кольцо. Аккуратно снимите концевую пластину и выпустите сжатую пружину. Снимите концевую пластину, пружину и плунжер.

Проверка Узел редукционного клапана

1. Очистите детали. Проверьте их на предмет изношенности и повреждений. Проверьте нагрузку, необходимую для вжатия пружины в клапан. См. Спецификации Двигателя.

2. Убедитесь в том, что седло плунжера свободно движется в своем пазу.

Сборка

1. Смажьте части машинным маслом во время установки. Установите плунжер в паз, как указано на рис. 124. Установите пружину и концевой колпачок. Сожмите пружину и концевой колпачок в паз так, чтобы можно было поставить упорное кольцо. Установите упорное кольцо.

Установка

1. Двигатели типа AR. Установите новые уплотнительные кольца на соединительную линию. Смажьте уплотнительные кольца. Машинным маслом со стороны масляного насоса.

2. Вставьте редукционный клапан в соединительную линию и установите его на блок двигателя. Установите и затяните болт.

3. Двигатели типа YG и YH. Убедитесь в том, что поверхности перекрестной подающей трубки и редукционного клапана чистые. Установите редукционный клапан и новую прокладку на блок цилиндров. Установите четыре болта и затяните болты фланцев, а затем – болты клапана.

4. Установите маслоотстойник. См. «Маслоотстойник, Снятие».
