Распределительный вал и кулачки дизельного двигателя Perkins

Снятие

ПРИМЕЧАНИЕ: Снятие и установка распределительного вала и кулачков требует демонтажа многих компонентов двигателя. Как правило, двигатель снимается с автопогрузчика для этих целей. См. раздел «Рама» для получения информации о снятии двигателя. См. раздел «Трансмиссия» для получения информации об отделении двигателя от узлов трансмиссии.

1. Слейте машинное масло и охлаждающую жидкость.

2. Снимите коробку распределения. См. «Коробка распределения, Снятие».

3. Снимите крышку клапана, блок коромысел и толкатели. См. «Коромысло, Снятие».

4. Снимите топливный насос.

5. Поверните двигатель таким образом, чтобы маслоотстойник был сверху. Снимите маслоотстойник.

6. Снимите упорное кольцо распределительного вала. См. рис. 69.

8. Снимите кулачки.

9. Осмотрите распределительный вал на предмет и кулачки на предмет изношенности и повреждений. См. «Спецификации двигателя» для получения информации об размерности. Замените любые изношенные или поврежденные детали.

Установка

1. Убедитесь в том, что все части чистые. Смажьте части машинным маслом при установке.

2. Установите кулачки на их места.

3. Аккуратно установите распределительный вал. См. рис. 97.

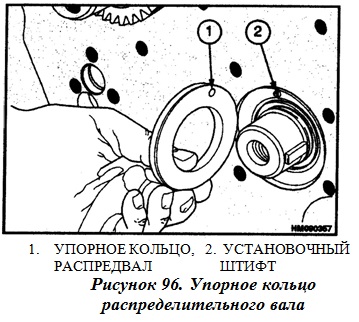

4. Установите упорное кольцо распределительного вала. Убедитесь в том, что кольцо установлено на штифт. См. рис. 96.

5. Поставьте новую прокладку и установите коробку распределения. См. «Коробка распределения, Установка».

6. Проверьте осевой зазор распределительного вала. Для проверки осевого перемещения с конца распределительного вала может использоваться циферблатный индикатор.

Нормальное осевое перемещение составляет от 0.10 до 0.41 мм (от 0.004 до 0.016 д.). Максимально допустимое осевое перемещение составляет 0.53 мм (0.021 д.).

7. Поверните распределительный вал таким образом, чтобы кулачок топливного насоса был поднят минимально. Установите топливный насос.

8. Поверните двигатель в вертикальное положение. Поверните распределительный вал таким образом, чтобы шпоночный паз на распределительном валу был вверху. Установите распределительные шестерни. Установите топливный насос.

9. Установите топливный насос высокого давления.

10. Установите штанги толкателя и блок коромысел. См. «Коромысло, Установка».

11. Отрегулируйте зазоры клапанов. См. «Регулировка зазоров клапанов».

12. Установите масляный насос.

13. Установите крышку коробки распределения. См. «Крышка коробки распределения, Установка». Установите маслоотстойник.

14. Установите двигатель. Когда можно будет начинать эксплуатацию, удалите воздух из топливной системы перед началом работы.

Упорное кольцо распределительного вала
