Шестерня распределительного вала дизельного двигателя Perkins

Снятие

Специальные инструменты: Съемник шестерен с адаптерами

1. Снимите крышку коробки распределения. См. раздел «Крышка коробки распределения, Снятие».

2. Поверните коленчатый вал так, чтобы отмеченные зубцы шестерни коленчатого вала, шестерни распределительного вала и топливного насоса совместились, как указано на рис. 93. Отмеченные зубцы на промежуточной шестерне необязательно совмещать, так как три другие шестерни имеют другую скорость вращения.

! ПРЕДУПРЕЖДЕНИЕ
Убедитесь в том, коленчатый вал не поворачивается в процессе снятия промежуточной шестерни. Поршень может ударить и повредить клапан.

3. Снимите болты и шайбу. При помощи съемного устройства и адаптеров снимите шестерню с коленчатого вала. Убедитесь в том, что шпонка Вудруфа в коленчатом валу не потерялась. Проверьте шестерню коленчатого вала на предмет износа и повреждений. См. рис. 94.

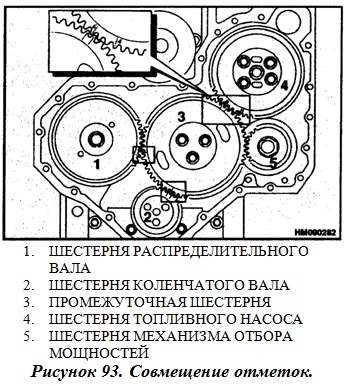

Совмещение отметок шестрени

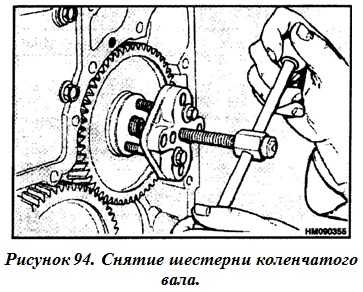

Снятие шестерни коленчатого вала

Установка

! ПРЕДУПРЕЖДЕНИЕ
Если коленчатый вал или распределительный вал необходимо повернуть так, чтобы совместить отметки на распределительных шестернях, то поршень может ударить и повредить клапан. Необходимо ослабить блок коромысел так, чтобы клапаны были закрыты при повороте коленчатого вала или распределительного вала.

1. Убедитесь в том, что шпонка Вудруфа соответствующим образом установлена на распределительный вал.

2. Снимите промежуточную шестерню. См. раздел «Промежуточная шестерня и втулка, Снятие».

3. Установите шестерню распределительного вала так, чтобы отмеченный зубец был направлен вперед, а кнопочный паз был соответствующим образом отрегулирован. При помощи мягкого молотка втолкните шестерню на распределительный вал. Убедитесь в том, что отметки на шестернях, когда они сцеплены, совмещены соответствующим образом. См. рис. 93.

4. Установите промежуточную шестерню так, чтобы отмеченный зубец был правильно расположен. См. раздел «Промежуточная шестерня и втулка, Установка». Если распределительный вал нужно повернуть, и при этом клапан стучит по поршню, то рассоедините блок коромысел.

5. Установите болт и шайбу и затяните болт для того, чтобы шестерня вошла на свое место. Затяните болт до 78 Ньютонов/метр (58 фунтов/фут).

6. Если были установлены новые шестерни, то нужно проверить зазор распределительных шестерен, как указано на рис. 89. Минимальный зазор должен составлять 0.08 мм (0.003 д.) для всех шестерен.

7. Установите крышку коробки распределения, насос для смазочно-охлаждающей жидкости, шкив коленчатого вала, шкив привода вентилятора, приводные ремни и вентилятор. См. «Крышка коробки распределения, Установка».
