Замена переднего сальника дизельного двигателя Perkins

Снятие

1. Снимите вентилятор и приводные ремни.

3. При помощи лома снимите передний сальник с крышки распределительных шестерен. Установите лом за главной кромкой переднего сальника. Убедитесь в том, что кромка переднего сальника не была повреждена в процессе снятия.

Установка

Специальные инструменты:
Инструмент для установки переднего сальника
Нажимная пластина
Крепежная пластина
Втулка
Опорная деталь уплотнения

ПРИМЕЧАНИЕ: Передний сальник обычно устанавливается на глубину 9.3 мм (0.366 д.) от плоской передней поверхности кожуха сальника.Если шкив коленчатого вала в этой области изношен, может устанавливаться протектор для уменьшения износа. См. рис. 82.

1. Очистите кожух сальника. Проверьте сальник на предмет царапин или других повреждений. Не устанавливайте передний сальник если на нем есть царапины или повреждения кромки прокладки.

2. Смажьте внешнюю окружность сальника машинным маслом и установите передний сальник в его кожух. Убедитесь в том, что кромка прокладки расположена прямо по отношению к внутренней части крышки кожуха распределительной шестерни и передней части сальника, и параллельна отверстию кожуха сальника.

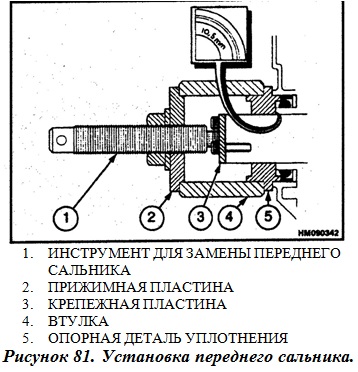

3. Установите инструмент для замены переднего сальника на коленчатый вал, как показано на рис. 81. При помощи крепежной пластины укрепите инструмент для установки на коленчатом валу. Установите опорную деталь уплотнения таким образом, чтобы 10.5 мм отметка расположена по направлению к переднему сальнику. Установите втулку и нажимную пластину и укрепите так, как указано на рис. 81.

4. Установите стержень в отверстие, расположенное в конце инструмента, таким образом, чтобы он не поворачивался. Ключом поверните гайку на прижимной пластине, и сальник войдет на свое место. Втолкните прокладку на нужную глубину. Снимите инструмент для установки.

5. Смажьте область прокладки шкива коленчатого вала машинным маслом. Установите шкив коленчатого вала. См. раздел «Шкив коленчатого вала».

6. Установите приводные ремни и отрегулируйте степень их натяжения.

7. Установите вентилятор.
