Замена заднего сальника дизельного двигателя Perkins

Замена

Специальные инструменты: Инструмент для замены сальника

1. Снимите приводные компоненты с задней части двигателя.

2. Снимите маховик и кожух. См. «Маховик, Снятие».

3. Снимите болты, оболочки и блок прокладок. Очистите части.

4. Осмотрите сальник на предмет износа и повреждений. Если качество сальника под вопросом, замените его.

5. Убедитесь в том, что область сальника и внешняя окружность фланцев коленчатого вала не изношена и не повреждена.

7. Смажьте сальник машинным маслом и осторожно вставьте в одно из положений оправы. Пружина прокладки направляется в сторону оправы. Инструмент для установки двусторонний, и с его помощью сальник можно устанавливать как в первое, так и во второе положение.

8. Существует три положения, в которые можно устанавливать сальник. См. рис. 64.
• Позиция «1» используется, когда новая прокладка применяется впервые.
• Позиция «2» используется, когда новая прокладка применяется впервые, а фланцы коленчатого вала в позиции «1» изношены.
• Позиция «3» может использоваться, когда новая прокладка применяется впервые, если не используется сцепление в масляной ванне, коленчатый вал новый или область лопасти коленчатого вала была поправлена. Убедитесь в том, что сальник подходит к оправе.

Если использованы все положения, то на фланцах коленчатого вала необходимо обновить поверхность. См. Спецификации Двигателя для получения информации о размерных ограничениях.

положения сальника

9. Убедитесь в том, что оба штыря-фиксатора установлены на блок двигателя. Используйте новую прокладку. Не используйте уплотнительные вещества на этих поверхностях.

10. Убедитесь в том, что край прокладки смазан машинным маслом в той области, где он прикасается к фланцу коленчатого вала. Смазка сальника необходима, так как это позволяет предотвратить его повреждения при первом запуске двигателя.

11. Установите новую прокладку на оправу. Поставьте сальник и оправу на направляющую. Аккуратно толкните блок сальника на его место к фланцу коленчатого вала и на штыри. См. рис. 65.

Установка сальника

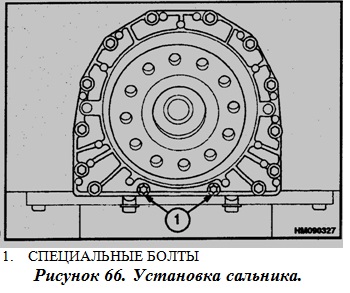

12. Снимите направляющую прокладки. Установите болты. См. рис. 66. Затяните болты и два специальных болта до 22 Ньютонов/метр (16 фунтов/фут).
