Двунаправленные контуры и контуры гидромолота экскаватора-погрузчика JCB

Нижеследующая процедура излагает метод установки и эксплуатации навесных приспособлений с помощью двунаправленного контура и контура гидромолота.

Если не уверены или есть вопросы о действии навесного приспособления на дополнительном контуре, обращайтесь к дистрибьютору JCB.

Процедура

1 Двунаправленный контур и контур гидромолота работают в разных режимах, соответствующих используемому навесному оборудованию. Есть два режима - двунаправленный и гидромолот. Они обладают разными характеристиками, и навесные приспособления следует использовать только в верном режиме. Сначала определите, какой режим соответствует навесному приспособлению, которое вы хотите использовать

Режим гидромолота - Для навесных приспособлений одинарного действия (т.е. питающий поток нужен только в одном направлении). Примером таких навесных приспособлений могут быть гидромолоты/отбойные молотки и дорожные фрезы.

Двунаправленный режим - Для навесных приспособлений двойного действия (т.е. питающий поток нужен в двух направлениях). Примером таких навесных приспособлений могут быть челюстные ковши, ямобуры и самосвальные ковши..

2 Проверьте потребность и ограничения вашего навесного приспособления в части давления и расхода и убедитесь, что контур подходит для вашего навесного приспособления.

В обоих режимах давление питания ограничено величиной 207 Бар. Дополнительные разгрузочные клапаны можно заменить, если этот предел не подходит для вашего навесного приспособления. По вопросам замены дополнительных разгрузочных клапанов обращайтесь к дистрибьютору JCB.

В обоих режимах давление питания зависит от трех факторов:

a. Мощность насоса
b. Частота вращения двигателя
c. Установленный режим расхода

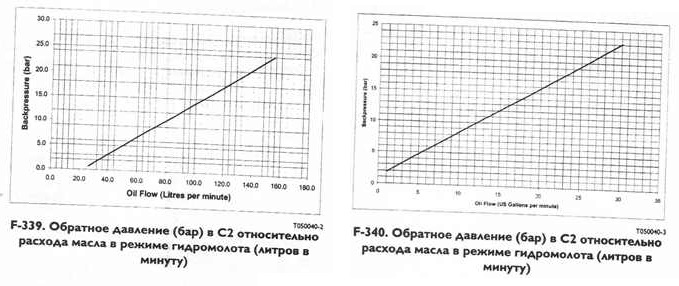

Обратное давление: При работе навесного приспособления одинарного действия, такого как гидромолот/отбойный молоток (в режиме гидромолота), ограничительным фактором часто является обратное давление в навесном приспособлении показывает зависимость обратного давления от расхода масла в соединении 1" С2

Примечание: Значения приблизительные, если не уверены, обращайтесь к дистрибьютору JCB.

Двунаправленные контуры и контуры гидромолота

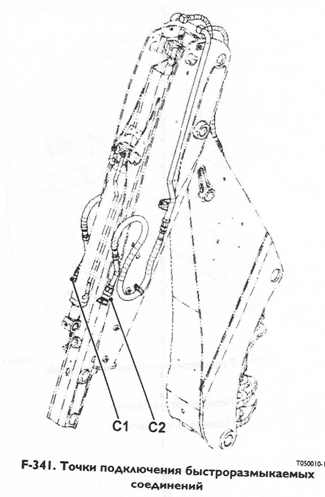

Точки подключения быстроразмыкаемых соединений CI Быстроразмыкаемое соединение 3/4” - Питающая линия в режиме гидромолота.

С2 Быстроразмыкаемое соединение I ” - Возвратная линия в режиме гидромолота.

3 Когда установлено соответствие контура навесному приспособлению, можно устанавливать дополнительное навесное оборудование. См. Непосредственно устанавливаемые навесные приспособления обратной лопаты, Опции навесного оборудования (9811/5200).

4 Стравите давление в системе перед тем, подсоединять или отсоединять гидравлические соединения.

а Включите двигатель.

Ь Полностью втяните стрелу и в течение 10 секунд работайте гидроцилиндром, чтобы стравить гидравлику.

с Выключите машину, затем только поверните ключ зажигания в положение ВКЛ.

Примечание: Не включайте двигатель.

d При включенном зажигании установите режим двунаправленного контура.

e Переведите переключатель расхода в положение "Высокий расход". Установив верный режим, 6 раз переведите роликовый двунаправленный тумблер в обе стороны, удерживая его в каждом из положений в течение I - 2 секунд .

5 Подсоедините гидравлические шланги (обеспечивайте правильную установку питающих и возвратных линий для навесных приспособлений одинарного действия) - см. Быстроразмыкаемые соединения,

6 Зафиксируйте сиденье оператора направленным назад.

!ВНИМАНИЕ!
Использование навесного приспособления, неспособного принять гидравлический расход или гидравлическое противодавление, может повредить навесное приспособление или ухудшить рабочие характеристики.

Переключателем режимов установите верный режим работы системы. Расположение переключателя режимов М.

8 Установите переключатель расхода гидравлического масла в положение, соответствующее навесному приспособлению. Расположение переключателя расхода N .

9 Установите ручной акселератор Е на обороты двигателя, соответствующие навесному приспособлению - теперь навесное приспособление готово к работе. Используются следующие органы управления:

а Ручное управление.

b Управление Easy Control.

Примечание: Чтобы избежать случайного включения дополнительного навесного оборудования, когда оно не используется, поставьте переключатель режимов в положение ВЫКЛ.. Тем самым расход на других контурах экскаватора не будет ограничиваться системой двунаправленного контура и контура гидромолота.

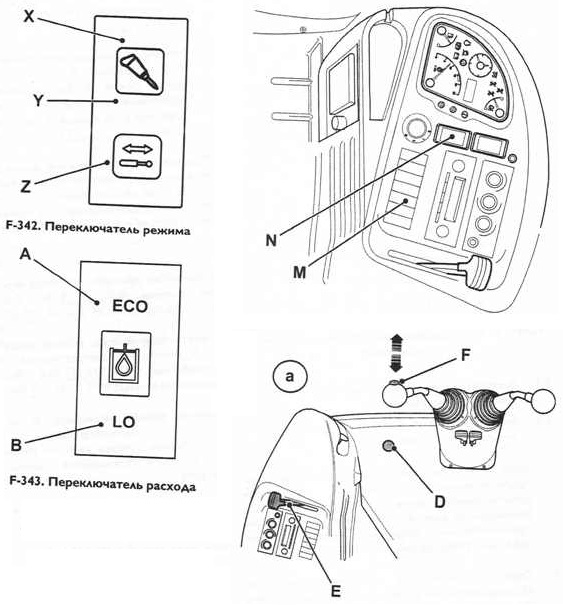

X Режим гидромолота (используется только с навесным оборудованием одинарного действия).

Y ВЫКЛ.

Z Двунаправленный режим, (для навесного оборудования двойного действия).

A Высокий расход.

B Низкий расход

M Переключатель режима

N Переключатель расхода

D Ножная кнопка (используется для управления навесным оборудованием в режиме гидромолота)

Е Ручной акселератор

F Кнопка прокрутки (используется для управления навесным оборудованием в двунаправленном режиме)
