Вариант инструментоноситель и вилы

Действие гидромолота экскаватора-погрузчика JCB (Вариант инструментоноситель и вилы)

ВАЖНО: В странах, где соблюдается EN474, перед тем, как начинать работу гидромолотом, обеспечивайте, чтобы на заднем окне была табличка ‘JCB IMPACT PROTECTION’ (ЗАЩИТА ОТ УДАРОВ JCB), а заднее окно было закрыто.

В данной процедуре изложены скорости двигателя и положения переключателя управления гидравлической скоростью, нужные для эксплуатации гидромолотов с разными потребностями в гидравлической мощности.
С вопросами об эксплуатации гидромолота обращайтесь к местному дистрибьютору JCB.
1 Установить гидромолот. Обратная лопата непосредственного монтажа.
2 Подсоединить гидравлические шланги.
Подсоединение/отсоединение гидравлических шлангов.
3 Только в машинах с боковым смещением прикрепить компоновку вертикальной оси к поперечным рельсам. См. Эксплуатация, Зажимы поворотного пальца.
4 Зафиксировать сиденье в положении с видом назад.

!ВНИМАНИЕ!
Использование навесного приспособления, неспособного принять гидравлическийрасход или гидравлическое противодавление, может повредить навесное приспособление или ухудшить рабочие характеристики.

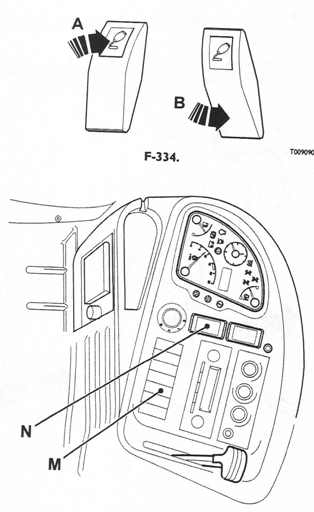

5 Кулисный переключатель М гидромолота является трехпозиционным.

М Переключатель режима гидромолота
N Переключатель расхода (ЕСО I LO)

Примечание: Высокий расход / низкий расход устанавливается переключателем ECO / LO, ECO = высокий расход в дополнительном контуре, L0 = низкий расход в дополнительном контуре.

6 Проверить потребности в расходе на гидромолот и в обратном давлении. Показатели можно найти в руководстве по эксплуатации гидромолота в разделе технических условий.

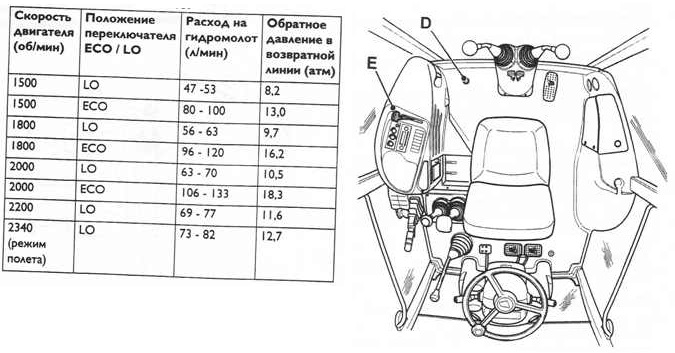

Обороты двигателя определяйте по Таблице 15.

7 Объяснение пользования таблицей.
а Расходы и обратное давление максимальны для данных оборотов двигателя и положения кулисного переключателя ECO / LO.
b Найти расход и обратное давление, наиболее соответствующие вашему гидромолоту.
с Выберите положение переключателя ECO / LO, наиболее соответствующее гидромолоту.

Примечание: Не допускать превышения максимального противодавления, указанного в руководстве к молоту.

8 При помощи рычагов управления экскаватором перевести молот в требуемое положение.
9 Рычагом дросселирования двигателя Е установить нужные обороты двигателя.
10 Чтобы включить гидромолот, нажмите смонтированный в полу переключатель D.
11 Во избежание случайного действия гидромолота, устанавливать кулисный переключатель гидромолота в положение А, когда гидромолот не используется.

Действие гидромолота
