Вариант лопата - вилы экскаватора-погрузчика JCB

Безопасность и управление

Вариант лопата - вилы !ОСТОРОЖНО!
Каждая вила весит примерно 26 кг. Соблюдать мерыпредосторожности при перемещении их над лопатой.

Вилы выступают перед машиной. Вести машинуосторожно, когда вилы в рабочем положении.

Если вы пользуетесь вилами и лопатой одновременно,то это может привести к перегрузке переднего конца машины. Не пользоваться вилами, когда на лопатеприсутствует груз.

Если вилы наклонены вниз, груз может соскользнуть сних и причинить несчастный случай. Держать загруженные вилы приподнятыми вверх.

Вилы управляются рычагом управления погрузчиком.

При использовании вил всегда управлять функциями управления медленно и аккуратно. Установить вилы как можно шире под груз. При загруженных вилах передвигаться медленно и осторожно. При передвижении с грузом держать вилы близко к земле с уклоном вперед и вверх.

Передвижение вверх и вниз по наклонной поверхности

Для обеспечения максимальной силы сцепления при передвижении по наклонной поверхности проделать следующее.

Вести ненагруженную машину вперед вниз по уклону и назад вверх по уклону.

Вести нагруженную машину вперед вверх по уклону и назад вниз по уклону.

Подготовка вил к использованию

1 Установить ковш с челюстями 6 к I в положение, примерно на расстоянии 150 мм от грунта и слегка откатать его.

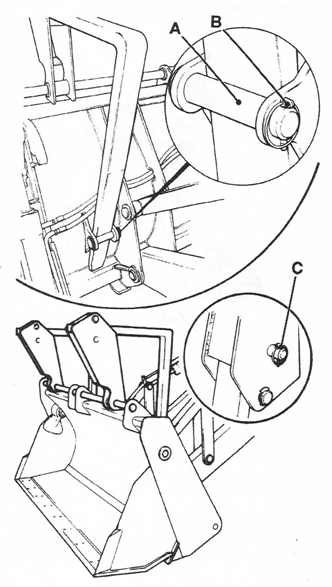

2 Снять шплинт В и стопорный штифт вилы А и отодвинуть вилы до конца монтажных рельсов для вил.

Каждая вила весит примерно 26 кг. Соблюдатьмеры предосторожности при перемещении их над лопатой.

3 Вручную перемещать вилы над лопатой до тех пор, пока несущая вилы плита не упрется в лопату.
4 Удерживая захват на плече вилы, позволить плечу опуститься под собственным весом до момента когда пята вилки опустится напротив ножа грейферного ковша.
5 Установить стопорные штифты А вилки и шплинты В.

Примечание: Стопорный штифт А и шплинт В должны быть установлены до начала эксплуатации вил (как показано на рисунке С), в противном случае, в крайних положениях пяты вил могут быть захвачены грейферным ковшом.

!осторожно!
При вилах, запертых в положении 'готовы киспользованию', открытие челюстей и быстрая откаткалопаты назад приведут к сбрасыванию вил череззаднюю сторону лопаты. НИКОГДА не пользоватьсячелюстяим и лопатой для того, чтобы сбрасывать вилычерез заднюю сторону лопаты, в противном случае этоможет привести к травмам и/ или повреждениямобслуживающего персонала/ оборудования. Всегдаперемещать вилы над лопатой вручную. Когдапользуются вилами, то выполнять операции сорганами управления медленно при соблюдении мер предосторожности.
