Замена воздушного фильтра двигателя экскаватора-погрузчика JCB

Замена воздушного фильтра двигателя

Замена элементов воздушного фильтра

!ВНИМАНИЕ!
Наружный элемент нужно заменять немедленно после того, как зажжется световой сигнал на приборной доске.

Примечание: Не пытаться мыть или чистить элементы - их нужно заменять.

Примечание: Новый внутренний элемент необходимо устанавливать по крайней мере при замене каждого третьего наружного элемента. Для запоминания, каждый раз при замене наружного элемента помечать внутренний элемент фломастером.

1 Получить доступ к двигателю. См. «Панели доступа, копот двигателя».

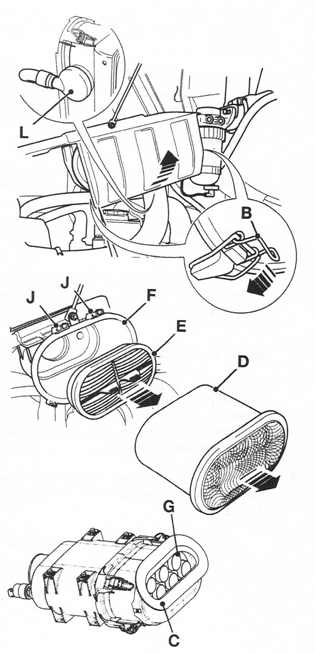

2 Нажать на зажимы В и поднять крышку С. Извлечь наружный элемент D. Следует предотвращать ударные воздействия на элемент во время его демонтажа.

3 Если предполагается замена внутреннего элемента фильтра Е, то следует приподнять и извлечь внутренний элемент Е.

4 Очистить внутреннюю часть стакана F и крышку С, убедиться, что вентиляционные отверстия G свободны.

5 Проследите, чтобы спускная труба (или пылевой клапан, если имеется) была надежно закреплена и находилась в хорошем состоянии L.

6 Плотно установить в стакан новые элементы Е и D, так чтобы уплотнения плотно прилегали к местам посадки.

7 Установите крышку С, закрепите зажимами В.
