Электрические системы экскаватора-погрузчика JCB

Аккумуляторная батарея

Подключение/отключение аккумулятора

!ОСТОРОЖНО!
Не приближайте металлические ремешки часов и металлические застежки на одежде к положительному (+) контакту аккумулятора. Такие металлические изделия приведут к короткому замыканию между контактом и ближайшей металлоконструкцией. В этом случае вас может обжечь.

Отключение

1 Получить доступ к аккумуляторной батарее. См. "Панели доступа".
2 Снять провода. Сначала отсоединить зажим заземления (-).

Подключение

I Проверить аккумуляторную батарею.
а Если контакт грязный, прочистить штырь.
b Если контактный штырь подвергся коррозии и образует белый порошок, промыть контакт горячей водой. Если обнаружена значительная коррозия, прочистить проволочной щеткой или шкуркой.
с После очистки нанести тонкий слой вазелина на контакт.
2 Подсоединить провода. Подключить контакт заземления (-) последним.
3 Закрыть и запереть панели доступа.

Аккумуляторная батарея

!ОСТОРОЖНО!
Не заправлять аккумулятор кислотой. Электролит может вскипеть и обжечь вас.

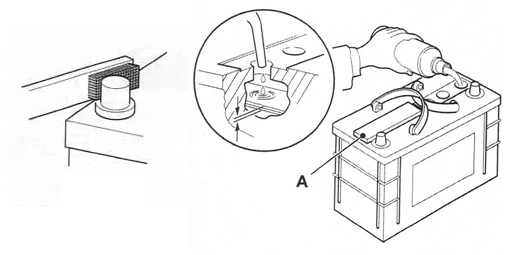

3 Снять крышки А. Посмотреть уровень в каждой ячейке. Уровень электролита должен быть в 6 мм над пластинами. Долить, если требуется, дистиллиованной воды или деионизированной воды.
4 Снова установить аккумуляторную батарею.
5 Закрыть и запереть панели доступа.

Изолятор аккумулятора

Изолятор аккумулятора (если установлен)

Отсоединитель батареи установлен для того, чтобы отсоединять батарею от электрических систем машины.

!ВНИМАНИЕ!
Использовать изолятор аккумулятора для ВЫКЛЮЧЕНИЯ двигателя только в чрезвычайных случаях. Иначе возможно повреждение электрических цепей.

!ВНИМАНИЕ!
Перед тем, как производить дуговую сварку на машине, отсоединить аккумуляторную батарею и генератор переменного тока, чтобы защитить цепи и компоненты. Аккумуляторную батарею необходимо отсоединять даже если установлен изолятор аккумулятора.

Аккумуляторная батарея должна быть изолирована в конце рабочего цикла или если машина остается без присмотра и свет фар не будет нужен. Перед тем, как запускать двигатель или использовать электрические системы машины, ключ отсоединителя батареи должен быть вставлен и включен.

1 Обеспечьте доступ к передней решетке. См. раздел Панели доступа.

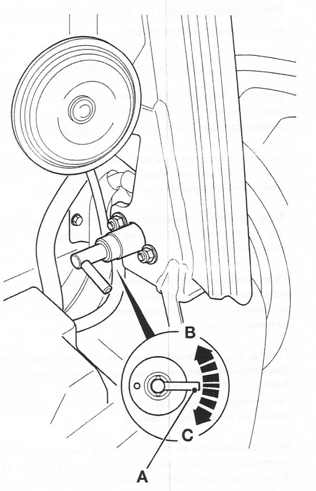

2 Чтобы отсоединить батарею, повернуть ключ отсоединителя батареи А против часовой стрелки в направлении В и вынуть. Хранить ключ в безопасном месте, доступном в случае необходимости пользования машиной.
3 Чтобы подсоединить батарею, вставить ключ А и повернуть по часовой стрелке в направлении С.
4 Закройте и зафиксируйте переднюю решетку.
