Органы управления погрузчика экскаватора-погрузчика JCB
Органы управления погрузчика. Ручные органы управления
Введение
В машинах с упрощенным управлением лопатой погрузчика управляет один рычаг А. Нажатие кнопки сброса трансмиссии В на рукоятке рычага обеспечивает быстрое отсоединение трансмиссии от двигателя. Этим обеспечивается передача большего значения мощности на погрузчик.
Для индивидуальных движений погрузчика (поднятие, опускание, откатывание вперед/назад) рычагом пользуются по схеме '+'.
Допускается выбор комбинированных движений путем перемещения рычага в направлениях между четырьмя главными направлениями. Например, поднятие лопаты осуществляется путем перемещения рычага прямо назад, в то время как для откатывания лопаты назад следует переместить рычаг налево.
Итак, если вы перемещаете рычаг диагонально назад и налево, то лопата
поднимается и откатывается назад.
Скорость движений погрузчика зависит от того, на какое расстояние вы перемещаете рычаг. Чем дальше вы отводите рычаг, тем быстрее выполняются операции. Рычаг подпружинен, чтобы вернуться в среднее (исходное) положение. Погрузчик будет зафиксирован в любом положении до тех пор, пока Вы не передвинете его рычагом управления (кроме операций Планирования и Возврата к копанию).
На бирке, расположенной рядом с рычагом управления, символами показано то, к каким действиям погрузчика приводят различные перемещения рычага. Эти условные знаки, движения рычага и действия погрузчика описываются на страницах ниже.

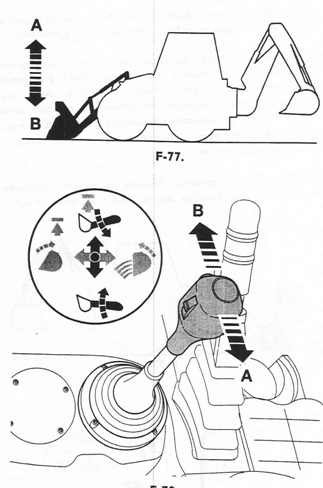

Поднятие
Чтобы поднять лопату А, потянуть рычаг прямо назад. По ходу поднятия лопаты он сохраняет один и тот же угол относительно грунта. Это обеспечивается параллельными соединительными звеньями на рычагах погрузчика.
Опускание
Чтобы опустить лопату В, надавить рычаг вперед. Лопата сохраняет один и тот же угол относительно грунта в соответствии с описанием в пункте Поднятие.
Откатывание вперед
Чтобы выкатить лопату вперед С, надавить рычаг вправо. Откатывание назад
Чтобы закатить лопату назад D, потянуть рычаг влево.
Плаванье
!ОСТОРОЖНО!
Если при поднятом погрузчике выбрать команду качания, он опустится над ней на ходу. Вы скорость спуска. на землю и будет "качаться" не сможете контролировать
Всегда опустить погрузчик до выбора режима Плаванье.
Для того, чтобы лопата 'плавала' над грунтом, отодвинуть рычаг вперед до
отказа и оставить его там. Вы почувствуете слабое сопротивление на рычаг
при прохождении его через положение Опускание.
Возврат в положение копания (если предусмотрен)
Это позволяет вам переместить лопату из положения откатки вперед в положение копания быстро и легко.
Когда вы выбираете Возврат в положение копания выключатель на одной из рычагов погрузчика перекрывает гидравлическое давление немедленно в момент, когда лопата достигнет правильного угла для копания.
Чтобы выбрать Возврат в положение копания
Нажатием установить переключатель А "активации возврата к копанию" в положение ВКЛ, переключатель засветится.
Потянуть рычаг влево до упора. Вы почувствуете слабое сопротивление на рычаге при прохождении его через положение Откатывание назад. Отпустить рычаг, он останется в фиксированном положении до тех пор, пока ковш не достигнет положения возврата к копанию, и тогда рычаг автоматически переместится в центральное положение удержания.
Когда возврат к копанию больше не нужен, нажатием установить переключатель активации в положение ВЫКЛ.
Система
Easy Controls
Примечание: Этот раздел также относится к машинам с управлением Easy Controls / Advanced Easy Controls и опцией рычага ручного управления погрузчиком.
Введение

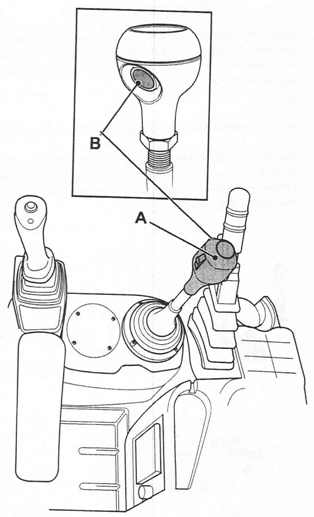

На машинах, оборудованных системой Easy Controls, лопата погрузчика приводится в действие при помощи одного рычага управления А. Нажатие кнопки сброса трансмиссии В на рукоятке рычага обеспечивает быстрое отсоединение трансмиссии от двигателя. Этим обеспечивается передача большего значения мощности на погрузчик.
Для индивидуальных движений погрузчика (поднятие, опускание, откатывание вперед/назад) рычагом пользуются по схеме '+'.
Допускается выбор комбинированных движений путем перемещения рычага в направлениях между четырьмя главными направлениями. Например, поднятие лопаты осуществляется путем перемещения рычага прямо назад, в то время как для откатывания лопаты назад следует переместить рычаг налево.
Итак, если вы перемещаете рычаг диагонально назад и налево, то лопата поднимается и откатывается назад.
Скорость движений погрузчика зависит от того, на какое расстояние вы перемещаете рычаг. Чем дальше вы отводите рычаг, тем быстрее выполняются операции. Рычаг подпружинен, чтобы вернуться в среднее (исходное) положение. Погрузчик будет зафиксирован в любом положении до тех пор, пока Вы не передвинете его рычагом управления (кроме операций Планирования и Возврата к копанию).
На бирке, расположенной рядом с рычагом управления, символами показано
то, к каким действиям погрузчика приводят различные перемещения рычага.
Эти условные знаки, движения рычага и действия погрузчика описываются на
страницах ниже.

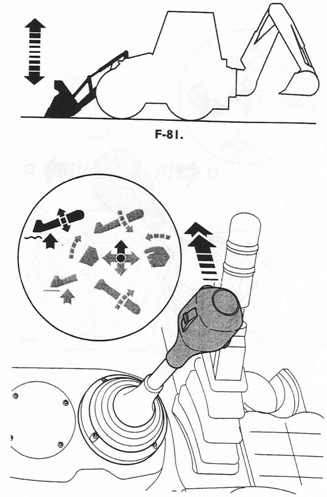

Поднятие
Чтобы поднять лопату А, потянуть рычаг прямо назад. По ходу поднятия лопаты он сохраняет один и тот же угол относительно грунта. Это обеспечивается параллельными соединительными звеньями на рычагах погрузчика.
Опускание
Чтобы опустить лопату В,
надавить рычаг вперед. Лопата сохраняет один и тот же угол относительно
грунта в соответствии с описанием в пункте Поднятие.
Плаванье
!ОСТОРОЖНО!
Если при поднятом погрузчике выбрать команду качания, он опустится на землю и будет "качаться" над ней на ходу. Вы не сможете контролировать скорость спуска.
Всегда опустить погрузчик до выбора режима Плаванье.
Для того, чтобы лопата 'плавала' над грунтом, отодвинуть рычаг вперед до
отказа и оставить его там. Вы почувствуете слабое сопротивление на рычаг
при прохождении его через положение Опускание.

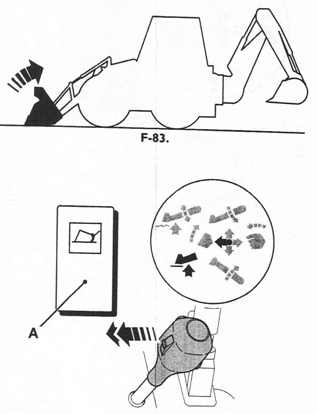

Возврат в положение копания (если предусмотрен)
Это позволяет вам переместить лопату из положения откатки вперед в
положение копания быстро и легко.
Когда вы выбираете "Возврат в положение копания" выключатель на одной из рычагов погрузчика перекрывает гидравлическое давление немедленно в момент, когда лопата достигнет правильного угла для копания.
Чтобы выбрать Возврат в положение копания
Нажатием установить переключатель А "активации возврата к копанию" в положение ВКЛ, переключатель засветится.
Потянуть рычаг влево до упора. Вы почувствуете слабое сопротивление на рычаге при прохождении его через положение Откатывание назад. Отпустить рычаг, он останется в фиксированном положении до тех пор, пока ковш не достигнет положения возврата к копанию, и тогда рычаг автоматически переместится в центральное положение удержания.
Когда возврат к копанию больше не нужен, нажатием установить
переключатель активации в положение ВЫКЛ.
Расширенная
система Easy Controls
Введение

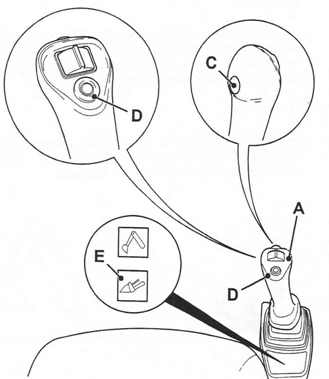

На машинах, оборудованных расширенной системой Easy Controls, управление лопатой погрузчика осуществляется при помощи правого рычага управления А при условии, что режим погрузки был выбран при помощи кулисного переключателя Е.
При условии, что сиденье обращено лицевой стороной к передней части машины, для активации рычага управления погрузчиком А нажать и отпустить выключатель С на правом рычаге управления. В активированном состоянии на правом рычаге управления горит индикатор D.
Для отключения рычага управления перевести тумблер в центральное положение.
При условии, что сиденье обращено лицевой стороной к задней части машины, перевести тумблер Е в положение погрузки. Для управления погрузчиком нажать и удерживать выключатель С на правом рычаге управления. Для отключения рычага управления отпустить выключатель С. В процессе удержания выключателя С будет подаваться предупреждающий сигнал.
При условии, что сиденье обращено лицевой стороной к передней части машины и правый рычаг управления активирован, последующее нажатие выключателя С приведет к быстрому отключению передачи трансмиссией крутящего момента двигателю. Этим обеспечивается передача большего значения мощности на погрузчик.
Для индивидуальных движений погрузчика (подъем, опускание, откатывание вперед/назад) рычагом пользуются по схеме "+".
Допускается выбор комбинированных движений путем перемещения рычага в промежуточных направлениях между четырьмя главными. Например, подъем лопаты осуществляется путем перемещения рычага прямо назад, в то время как для откатывания лопаты назад следует переместить рычаг налево.
Таким образом, если переместить рычаг по диагонали назад и налево, лопата поднимется и откатится назад.
Скорость движений погрузчика зависит от того, на какое расстояние
перемещается рычаг. Чем дальше отводится рычаг, тем быстрее выполняются
операции. Рычаг возвращается в центральное (исходное) положение под
действием пружины. Погрузчик будет оставаться в любом положении до тех
пор, пока он не будет передвинут при помощи рычага управления (кроме
операций планирования и возврата к режиму копания).

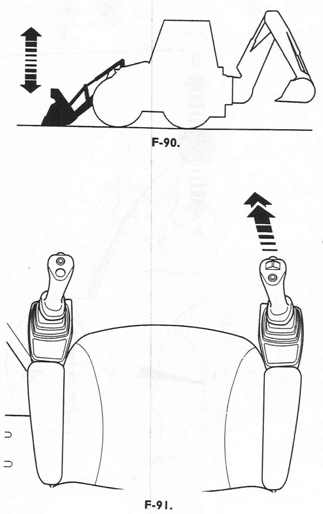

Поднятие
Чтобы поднять лопату А, потянуть рычаг прямо назад. По ходу поднятия лопаты он сохраняет один и тот же угол относительно грунта. Это обеспечивается параллельными соединительными звеньями на рычагах погрузчика.
Опускание
Чтобы опустить лопату В,
надавить рычаг вперед. Лопата сохраняет один и тот же угол относительно
грунта в соответствии с описанием в пункте Поднятие.

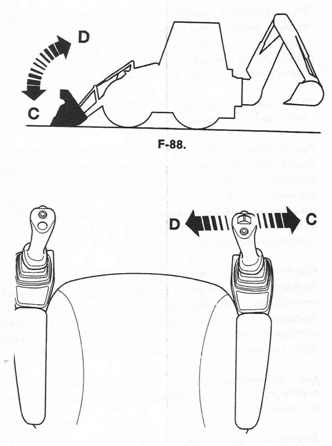

Откатывание вперед
Чтобы выкатить лопату вперед С, надавить рычаг вправо.
Откатывание назад
Чтобы закатить лопату назад D,
потянуть рычаг влево.

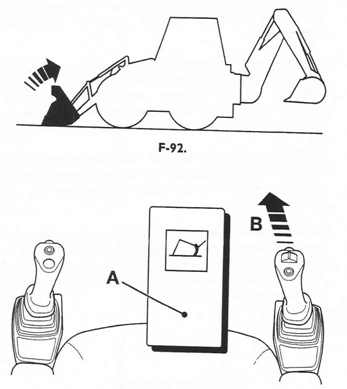

Возврат в положение копания (если предусмотрен)
Это позволяет вам переместить лопату из положения откатки вперед в положение копания быстро и легко.
Когда вы выбираете Возврат в положение копания выключатель на одной из рычагов погрузчика перекрывает гидравлическое давление немедленно в момент, когда лопата достигнет правильного угла для копания.
Чтобы выбрать Возврат в положение копания
Нажатием установить переключатель А "активации возврата к копанию" в положение ВКЛ, переключатель засветится.
При опускании загрузочных рук (В) лопата автоматически возвращается в положение копания.
Когда возврат к копанию больше не нужен, нажатием установить переключатель активации в положение "OFF" ("ВЫКЛ.").
