Переключатели на консоли экскаватора-погрузчика JCB

Переключатели на консоли

Введение

Переключатели и их расположение могут быть разными в разных спецификациях машины.

У каждого переключателя есть значок А, показывающий действие переключателя. Перед тем, как управлять переключателем, обеспечьте понимание его действия.

У кулисных переключателей может быть две или три позиции (как показано на иллюстрации).

Если переключатель действует, то горит световой сигнал В.


Переключатели на передней консоли

Подфарники и фары

Трехпозиционный кулисный переключатель с подсветкой. Функции переключателя действуют, когда переключатель стартера находится в положениях ВКЛ и ВЫКЛ.
Позиция I: ВЫКЛ (подсветка выключена)
Позиция 3: Включены подфарники (включена подсветка)
Позиция 2 (стартер в положении ВКЛ): Включены фары (включена подсветка)
Позиция 2 (стартер в положении ВЫКЛ): Включены подфарники (включена подсветка)

Машины без фар или подфарников предназначены для применения на площадке работ. Передвижение по дорогам без фар или подфарников может противоречив местному законодательству.

Предупреждающие об опасности световые сигналы


Двухпозиционный кулисный переключатель с подсветкой. Функции переключателя действуют, когда переключатель стартера находится в положениях ВКЛ и ВЫКЛ.
Позиция I: ВЫКЛ (подсветка выключена).
Позиция 2: ВКЛ (включена подсветка). Лампочка на приборной доске мигает вместе с наружными фонарями.


Селекторный переключатель хода на 2 колеса

Двухпозиционный кулисный переключатель с подсветкой.
Переключатель работает, когда ключ зажигания находится в положении "ON" ("вкл.").
Позиция I: ВЫКЛ (подсветка выключена)
Положение 2: включен привод на 2 колеса (подсветка включена)

Перед использованием переключателя следует ознакомиться с разделом "Приведение машины в движение"..

Проблесковый маячок

Двухпозиционный кулисный переключатель. Функции переключателя действуют, когда переключатель стартера находится в положениях ВКЛ и ВЫКЛ.
Позиция I: ВЫКЛ
Позиция 2: ВКЛ
Перед тем, как использовать переключатель, см. Мигалка.

!ОСТОРОЖНО!

Не двигайться по дороге с включенными рабочими фонарями. Вы можете ухудшить обзор для других водителей и привести к аварии.

Передние рабочие фары

Трехпозиционый кулисный переключатель. Выключатели работают при положении стартерного выключателя «ВКЛ».
Местоположение I: ВЫКЛ
Местоположение 3: Наружные осветители ВКЛЮЧЕНЫ
Местоположение 2: Внутренние и наружные осветители ВКЛЮЧЕНЫ


Примечание: Рабочие фары работают независимо от главной цепи освещения.


Примечание: На машинах, предназначенных для поставки в Италию и Германию, не предусматривается одновременное включение ближнего света и передних рабочих фар.

Задняя противотуманная лампочка(если предусмотрена)

Двухпозиционный кулисный переключатель. Выключатели работают при положении стартерного выключателя «ВКЛ».
Местоположение 1: ВЫКЛ.
Местоположение 2: ВКЛ.

Система плавного хода (если установлена)

Двухпозиционный кулисный переключатель с подсветкой. Функции переключателя действуют, когда переключатель стартера находится в положении ВКЛ.
Позиция I: ВЫКЛ (подсветка выключена)
Позиция 2: ВКЛ (включена подсветка)
Перед тем как переводить этот переключатель, ознакомьтесь с разделом "Подготовка машины к движению"


Стеклоочиститель заднего ветрового стекла (если предусмотрен)

Трехпозиционый кулисный переключатель. Выключатели работают при положении стартерного выключателя «ВКЛ».
Местоположение I: ВЫКЛ
Местоположение 3: Включен стеклоочиститель (если установлен)
Местоположение 2: Включение стеклоочистителя/стеклоомывателя Нажать и держать нажатым (если установлен).

Примечание: При выключении стеклоочиститель автоматически возвращается в исходное положение.


Задние рабочие фары

Двухпозиционный кулисный переключатель. Выключатели работают при положении стартерного выключателя «ВКЛ».
Местоположение I: ВЫКЛ
Местоположение 2: ВКЛ.

Примечание: Рабочие фары работают независимо от главной цепи освещения.


Система кондиционирования воздуха (если установлена)

Двухпозиционный нажимной переключатель. Переключатель работает, когда ключ зажигания находится в положении "ON" ("ВКЛ.").
Положение I: "OFF" ("ВЫКЛ.")
Положение 2: "ON" ("ВКЛ.")

Перед использованием переключателя следует ознакомиться с разделом "Средства управления кондиционированием и обогревом кабины".


Зажимы поворотного пальца

Двухпозиционный кулисный переключатель с подсветкой.
Переключатель работает, когда ключ зажигания находится в положении "ON" ("ВКЛ.").
Положение I: "OFF" ("ВЫКЛ.") (подсветка отключена)
Положение 2: "ON" ("ВКЛ.") (подсветка включена)

Перед использованием переключателя следует ознакомиться с разделом "Работа с обратной лопатой"..

Переключатель гидромолота (если установлен)

Двух- или трехпозиционный кулисный переключатель с подсветкой.
Переключатель работает, когда ключ зажигания находится в положении "ON" ("ВКЛ.").
Положение I: "OFF" ("ВЫКЛ.") (подсветка отключена)
Положение 2: Вкл. Большой расход гидравлического насоса (подсветка горит)
Положение 2: (если установлено) Вкл. Малый расход гидравлического насоса (подсветка горит)

Перед тем, как использовать переключатель, см. Гидромолот (если установлен), Контур гидравлического инструмента (НТС) или Контроль гидравлического расхода (режим ECO / LO).


Переключатель контура гидравлического инструмента (если установлен)

Двух- или трехпозиционный кулисный переключатель с подсветкой.
Переключатель работает, когда ключ зажигания находится в положении "ON" ("ВКЛ.").
Положение I: "OFF" ("ВЫКЛ.") (подсветка отключена)
Положение 2: Вкл. Расход гидравлического насоса (подсветка горит)

Перед тем, как использовать переключатель, см. Гидромолот (если установлен), Контур гидравлического инструмента (НТС)


Переключатель включения режима возврата в положение копания (если установлен)

Двухпозиционный кулисный переключатель с подсветкой.
Переключатель работает, когда ключ зажигания находится в положении "ON" ("ВКЛ.").
Положение I: "OFF" ("ВЫКЛ.") (подсветка отключена)
Положение 2: "ON" ("ВКЛ.") (подсветка включена)

Перед использованием переключателя следует ознакомиться с разделом "Органы управления погрузчика"..

Переключатель предупреждения о перегрузке (если установлен)

Двухпозиционный кулисный переключатель. Переключатель работает, когда ключ зажигания находится в положении "ON" ("ВКЛ.").
Положение I: Вкл. - Позиция подъема тоз27зм (Свет горит Звучит зуммер и перегрузка)
Положение 2: Выкл. - Позиция копания (подсветка не горит)

Перед использованием переключателя следует ознакомиться с разделом "Система предупреждения о перегрузке (если установлена)".


Автосцепка погрузчика

Двухпозиционный кулисный переключатель с подсветкой.
Переключатель работает, когда ключ зажигания находится в положении "ON" ("ВКЛ.").
Положение I: "OFF" ("ВЫКЛ.") (подсветка отключена)
Положение 2: Вкл. - Нажимать и удерживать нажатым (звучит зуммер)

Перед использованием переключателя следует ознакомиться с разделом "Автосцепка погрузчика (с приводом)" (глава"Навесное оборудование")..


Селекторный переключатель расхода (если установлен)

Двухпозиционный кулисный переключатель с подсветкой.
Переключатель работает, когда ключ зажигания находится в положении "ON" ("ВКЛ.").
Положение I: Высокий расход (горит
зеленая подсветка)
Положение 2: Низкий расход (горит красная подсветка)

Перед тем, как использовать переключатель, см. Контроль гидравлического расхода (режим ECO / LO).


Селекторный переключатель двунаправленного режима и гидромолота (если установлен)

Трехпозиционный кулисный переключатель с подсветкой. Функции переключателя действуют, когда переключатель стартера находится в положении ВКЛ.
Положение I: Режим гидромолоты - для использования с навесным оборудованием одинарного действия (подсветка гидромолота горит)
Положение 3: Выкл. (подсветка не горит)
Положение 2: Двунаправленный режим - для
использования с навесным оборудованием двойного действия (подсветка двунаправленного режима горит)

Перед тем, как использовать переключатель, см. Двунаправленный контур и контур гидромолота (раздел опций навесного оборудования)или Контроль гидравлического расхода (режим ECO / LO).

Переключатели, вмонтированные в сиденье

Селекторный переключатель управления экскаватором/погрузчиком (если установлен)

Трехпозиционный кулисный переключатель с подсветкой. Переключатель работает, когда ключ зажигания находится в положении "ON" ("ВКЛ.").
Положение 1: активированы органы управления экскаватором (подсветка экскаватора включена)
Положение 3: нейтральное (подсветка отключена)
Положение 2: активированы органы управления погрузчиком (подсветка погрузчика включена)

Перед использованием переключателя следует ознакомиться с разделом "Рычаги управления"..


Селекторный переключатель управления экскаватором/погрузчиком (если установлен)

Двухпозиционный кулисный переключатель с подсветкой. Функции переключателя действуют, когда переключатель стартера находится в положении ВКЛ.
Позиция I: Включено управление экскаватором (подсветка выключена)
Позиция 2: Включено управление погрузчиком (подсветка включена)

Перед тем, как использовать переключатель, см. "Рычаги управления".

Многоцелевой переключатель на рулевой колонке

1 указатели направления (вправо)
Потянуть рычаг на себя, чтобы указать правый поворот. Отключать индикаторы поворота по завершении поворота. Действует только при стартере в положении I.
2 Указатели направления (влево)
Толкнуть рычаг от себя, чтобы показать левый поворот. Отключать индикаторы поворота по завершении поворота. Действует только при стартере в положении I.
3 Дворник

Поворачивать барабан рычага, чтобы включать и выключать дворники. Имеются нижеследующие функции (только при включенном переключателе стартера).

J Редкая протирка
0 Выкл
I Медленно
II Быстро

4 Промывка ветрового стекла
Нажать кнопку в направлении к рулю, чтобы включить промывку стекла Действует только при стартере в положении I.
5 Мигание фарами
Поднять рычаг, чтобы мигнуть фарами. Действует только при стартере в положении I.
6 Фары/дальний свет
Нажать рычаг вниз, чтобы включить дальний свет. Для ближнего света установить в центральное положение. Действует только при включенных фарах/подфарниках. При приближении встречного транспорта выключать дальний свет.

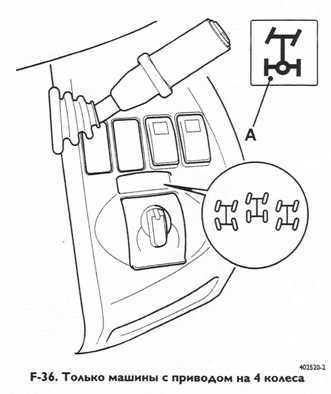

Селекторный переключатель привода на 2 колеса

Примечание: Трансмиссия переключается на привод на 2 колеса при выборе четвертой скорости передачи (только на машинах с усилителем).

Только машины с рулевым управлением всеми колесами.

Примечание: При нажатии педали тормоза или включении стояночного тормоза, когда установлен привод на 2 колеса, в машине автоматически включается привод на 4 колеса, и погасает индикатор переключателя.


Нажмите кулисный переключатель А, чтобы включить привод на 2 колеса - переключатель зажжется.

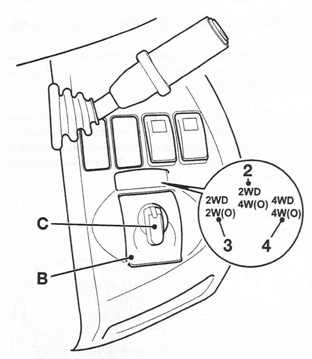

Только машины с приводом на 2 колеса

Это трехпозиционный поворотный переключатель С, позволяющий оператору выбирать режим системы привода/ тормоза. Два режима:

- Позиция 2 - Ход на два колеса - торможение на все колеса
Выбрать эту позицию при езде по шоссейной дороге общественного пользования. Удостовериться, что откидная стопорная пластина в сцеплении.
- Позиция 3 - Привод на два колеса, торможение двух колес
- Позиция 4 - Ход на четыре колеса - торможение на все колеса

Выбрать эту позицию для работы в тяжелых условиях грунта, например, глубокая грязь, неровная местность, шлам и пр.

Переключатель оснащен гибкой стопорной планкой. Стопорная планка замыкает селекторный переключатель в Позиции 2 (привод на 2 колеса - тормоз на все колеса), когда машина движется по автотрассам общего пользования. Чтобы разомкнуть переключатель, нажать на стопорную планку В и повернуть переключатель в нужное положение.

Примечание: Торможение передних колес происходит через привод на передний мост (в переднем мосту 'тормоза' отсутствуют). Когда выбирают позицию 2, то машина в режиме привода на 2 колеса. Однако, когда включается тормоз, то микровыключатель, срабатывающий от движения тормозной педали, автоматически включает привод на четыре колеса. Это сводится к 'торможению на все колеса'.

Стартер

У него четыре позиции. Ключ можно вынимать только, если он стоит в положении 0.


0 - Повернуть ключ в это положение, чтобы выключить двигатель. Перед тем, как выключать двигатель, обеспечивать, чтобы трансмиссия была в нейтральном положении, навесное оборудование было опущено и стояночный тормоз был включен.
I - Установка переключателя в это положение соединяет акумуляторную батарею со всеми электроцепями кроме фар и аварийных огней, (фары и цепь предупреждающего светового сигнала запитаны постоянно.) Ключ зажигания возвращается в это положение, если его отпустить с положений IIи III. При температуре -6°С зажигается световой сигнал холодного запуска, показывая что включился нагреватель впускного манифольда холодного запуска. См. «Предупреждающие фонари».
II - Это положение в данном случае не используется.
III - Включает мотор стартера для пуска двигателя.

Примечание: Не давать мотору стартера работать долее 10 секунд без включения двигателя. Если двигатель полностью не включается, не включать мотор стартера на дольше, чем 40 секунд. Между пусками дать мотору стартера охладиться в течение не менее двух минут.


Удаление/установка радио (если установлено)

Если на вашей машине предусмотрено радио, то мы рекомендуем вам вынимать радио из держателя в конце каждого рабочего дня.


Для удаления радио следует осторожно тянуть за ручку корпуса. При установке убедиться, что радио вставляется правильной стороной вверх. В противном случае вы можете повредить соединительные штыри Осторожно втолкнуть радио на место.

Освещение кабины

Чтобы включить освещение кабины, нажать блок освещения А с любой стороны. Нажатие с другой стороны выключит свет.
Когда собираетесь надолго покидать машину, обеспечивать, чтобы свет был выключен.

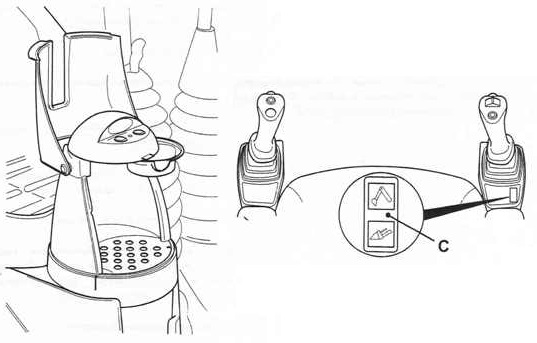

Устройство для горячих напитков (если установлено)

Эта опция имеется только в машинах с управлением Advanced Easy. Она предназначена для держателя стакана / места хранения мигалки.

Перед тем, как использовать устройство для горячих напитков, поставьте машину в нейтральное положение, включив стояночный тормоз, выключив задние рабочие фонари и переведя переключатель С в центральное положение.


Информацию об эксплуатации и очистке смотрите в инструкции изготовителя.
